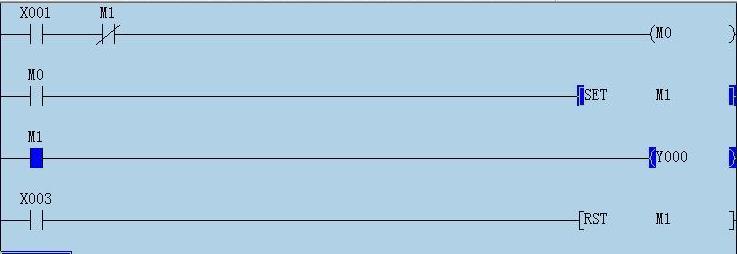

我一直沒有想明白這個程序是怎么工作的？
線圈M0是沒有動作的，那么觸點M0也不會閉合，M1就不應該有輸出。
可實際上M1控制的輸出繼電器還有是有輸出的？
一個很笨的問題~~~………………

樓主：應該是先復位后置位。
在我看來此程序沒有實質意義。和下面的程序工作性質一樣吧。

這就是一個單啟單停的程序x001是啟動，X003是停止

引用

引用第1樓雪花飄飄于2008-02-23 19:40發表的  :
樓主：應該是先復位后置位。

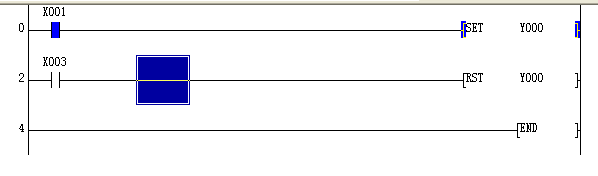

在我看來此程序沒有實質意義。和下面的程序工作性質一樣吧。 [attachment=5136]

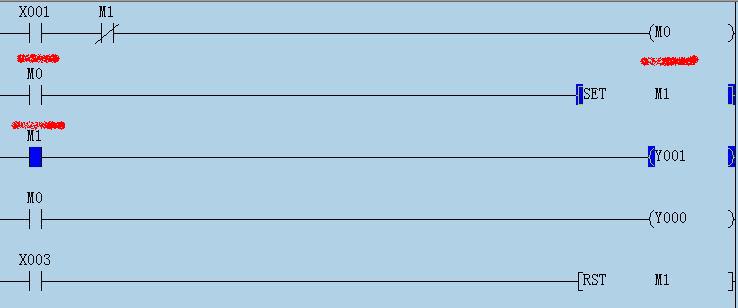

和你的程序是一樣的結果，這個我知道的。但是M0驅動的外部輸出Y000沒有動作，而M0驅動的置位M1，M1觸點驅動外部輸出Y001就有動作。
這又是怎么解釋呢？

Y000不是沒有動作，只是動作了一個掃描周期。

引用

引用第4樓gkljs2005于2008-02-23 20:55發表的  :
Y000不是沒有動作，只是動作了一個掃描周期。

也就是說Y000動作過了~~！

引用

引用第4樓gkljs2005于2008-02-23 20:55發表的 :
Y000不是沒有動作，只是動作了一個掃描周期。

完全正確，Y0的確動作了一個掃描周期。

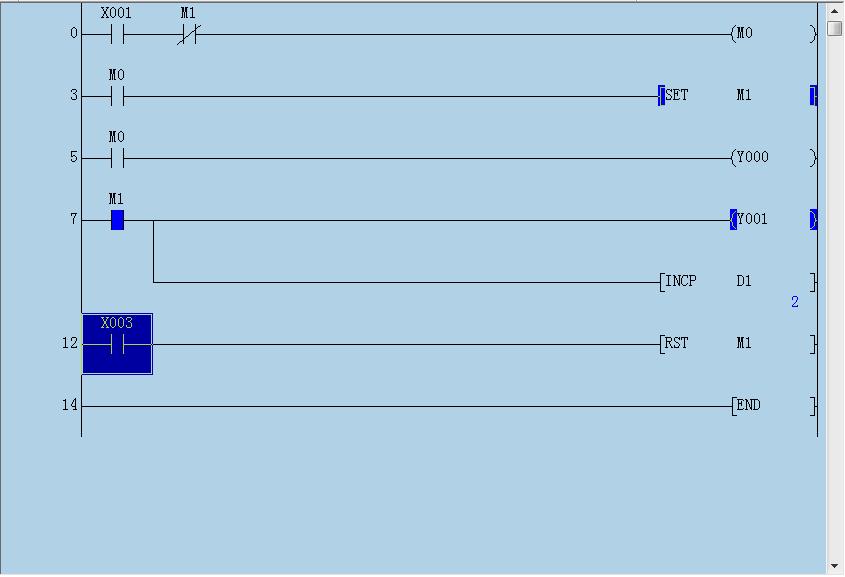

如果樓主將程序稍微做一下改動，就會發現這個結果了。




以上！

Good Luck！

是不是可以這樣說：Y000在第一個掃描周期時是動作了，可在第二個掃描周期時Y000就又被“非”了，最終Y000在程序中有動作。對外部輸出 因?yàn)闇�后沒有表現出來。對不？

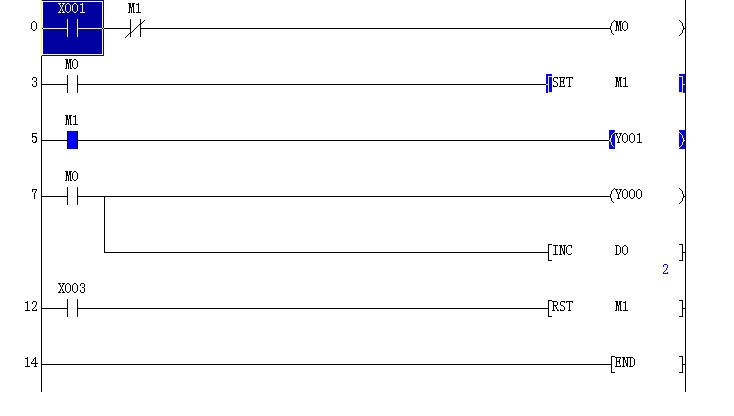

cvlsam說的很對，我試驗 了一下。

把原程序全傳出來看看。

樓主你在7樓的回答我想是對的。

m1不是只接通一個掃描周期的, 這是啟保停的set語句寫法,x001啟動并由m1保持,x003停止,y1輸出.
m0是個脈沖信號,給m1置位. x003給m1復位.
