我用三菱ＰＬＣ與富士變頻器５００系例通訊
　　　　
　　用低８位數據傳送方式，我驅動的程序是［ＲＳ　Ｄ１００　Ｋ１０　Ｄ１２０　Ｋ１０］我只要變頻器正轉啟動，停止，　反轉啟動，我應該向發送寄存器Ｄ１００及后傳送怎樣的數據？有好的書，好的程序例介紹跟我，程序要有介紹哦，有更好的愿親自幫助我的不勝感激；我在浙江寧波，郵箱ＬＹＧＹＴＨ＠１６３.ＣＯＭ　，博http://lygyth.blog.163.com/edit/　　

呵呵，您直接向慶同貿易（上海）有限公司購買其產品PC-200轉換器，那么RS指令都可以省略了，直接指定地址就可以了。

以上！

Good Luck！

相關程序樣例
http://www.ncfca.cn/yy01.html






三菱FX系列PLC與三菱變頻器RS485通訊應用 作者: 巢曉陽

對象：
①　三菱PLC：FX2N　+　FX2N-485-BD
②　三菱變頻器：A500系列、E500系列、F500系列、F700系列、S500系列
兩者之間通過網線連接（網線的RJ45插頭和變頻器的PU插座接），使用兩對導線連接，即將變頻器的SDA與PLC通訊板（FX2N-485-BD）的RDA接，變頻器的SDB與PLC通訊板（FX2N-485-BD）的RDB接，變頻器的RDA與PLC通訊板（FX2N-485-BD）的SDA接，變頻器的RDB與PLC通訊板（FX2N-485-BD）的SDB接，變頻器的SG與PLC通訊板（FX2N-485-BD）的SG接。
A500、F500、F700系列變頻器PU端口：


  程序中的紅字：F ， A ， 6，  F ， E，  D是什么意思？

E500、S500系列變頻器PU端口：



一．三菱變頻器的設置
PLC和變頻器之間進行通訊，通訊規格必須在變頻器的初始化中設定，如果沒有進行初始設定或有一個錯誤的設定，數據將不能進行傳輸。






即數據長度為7位，偶校驗，2位停止位，波特率為9600bps，無標題符和終結符，沒有添加和校驗碼，采用無協議通訊（RS485）。

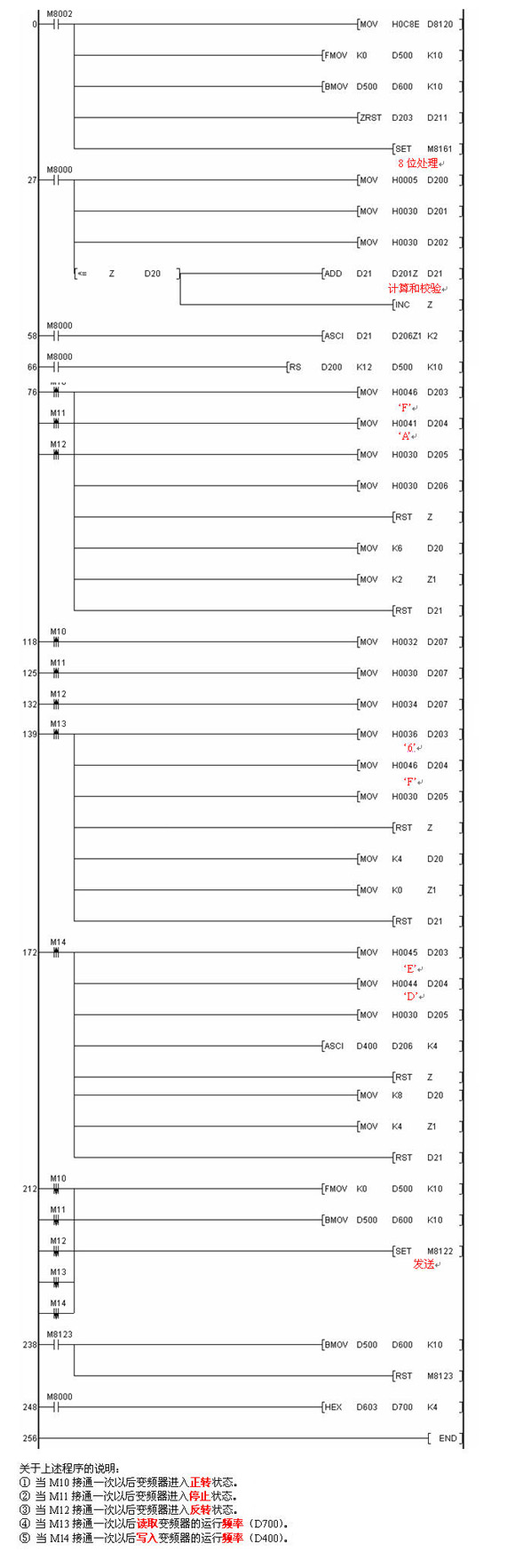

有關利用三菱變頻器協議與變頻器進行通訊的PLC程序如下：
