1.     控制要求：

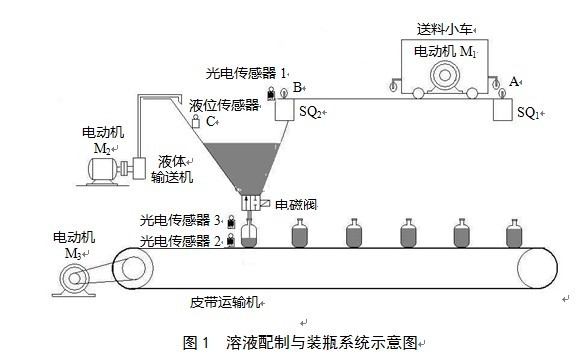

該系統為溶液配制和裝瓶系統，其組成如圖1所示。
一、系統的工作情況
系統的工作分溶液配制和裝瓶兩個過程。系統啟動后，先進行溶液配制，然后再裝瓶，溶液配制和裝瓶不能同時進行。
電動機M1用變頻器控制，電動機M2、M3用接觸器控制。
1. 溶液配制
送料小車在位置A時，按下系統啟動按鈕SB3（若停電或因故障停車，送料小車不在位置A時，則必須按下按鈕SB1，電動機M1以50HZ的頻率反轉，帶動送料小車回到位置A，壓下位置開關SQ1，系統才能啟動）。電動機M1啟動，同時指示燈LED1亮，指示系統正在進行溶液配制。電動機M1以25HZ的頻率正轉，拖動送料小車將原料由位置A輸送到料倉中。送料小車到達位置B，壓下位置開關SQ2，電動機M1正轉停止；用5 s時間卸完小車中的原料后電動機M1反轉，帶動小車返回位置A，壓下位置開關SQ1，M1反轉停止。
電動機M1回到位置A后3 s，電動機M2啟動，帶動液體輸送機將某種液體原料輸送到料倉中，料倉中的液面達到位置C時，液位傳感器的常開觸點閉合，電動機M2停止轉動，液體輸送機停止向料倉輸送液體原料。此時，料倉中的溶液正好可以裝3瓶。不考慮料倉中溶液的攪拌，溶液的配制完成，指示燈LED1熄滅。
若在這一階段出現停電或機器故障，恢復供電或排除故障后，系統重新啟動，應繼續完成溶液的配制工作，且應保證溶液中送料小車輸送的原料只有1車。
2.溶液裝瓶
在料倉中的液面到達位置C后3 s，指示燈LED2亮，指示系統正在進行溶液裝瓶的工作。當光電傳感器2檢測到空瓶到指定的裝瓶位置時，電磁閥開啟（接觸器KM5常開觸頭閉合，代替電磁閥的指示燈LED3亮，表示電磁閥開啟）向瓶中注入溶液。當光電傳感器3檢測到瓶中的溶液達到預定的高度時，電磁閥關閉（接觸器KM5常開觸頭斷開，指示燈LED3熄滅），同時電動機M3啟動帶動皮帶運輸機運行（在皮帶運輸機運行過程中，不能向皮帶運輸機上放置空瓶）3 s停止。待光電傳感器2再次檢測到空瓶在指定的裝瓶位置時，電磁閥開啟向瓶中注入溶液……。當裝瓶數量達到3瓶時，指示燈LED2熄滅，裝瓶工作結束。裝瓶結束，則系統進行溶液配制。
若在這一階段出現停電或機器故障，恢復供電或排除故障后，系統重新啟動，應繼續完成溶液的裝瓶工作，且應保證累計裝完3瓶后，系統進行溶液配制。
在系統工作過程中的任何時刻，按下停止按鈕SB2，系統停止工作。松開停止按鈕SB2，系統接著完成停止前的工作。
三、系統設置的保護
1. 帶動送料小車的限位保護。若送料小車到達位置B后沒有停止，則光電傳感器1的常開觸點閉合，電動機M1應立即停止。
2.三臺電動機均有過載保護。
3.要有必要的聯鎖保護。
其他未提及的保護，本次考核不考慮。
  3．考核要求：
（1）根據任務要求，設計主電路圖，并畫出I/O（輸入/輸出）接線圖；
（2）設計并繪制梯形圖，列出變頻器參數設定表；
（3）模擬安裝線路，傳感器、行程開關均用按鈕模擬，電動機、電磁閥用接觸器模擬，LED指示燈用24V指示燈代替；
希望明白的人幫忙做一下，謝謝了

幫你頂一下 現在太忙了沒時間搞 祝你好運

是不是畢業考試題，如果是我的生產線我一定會把它編出來，可惜現在沒有時間，還是自己搞比較好，這個要時間，編好了還要下載程序再驗證。

問題不大,可以搞,但是我覺得這種事最好自己做,靠別人是靠不住 的!自己做吧,有什么情況大家會幫你的!

沒見過光電可以感應瓶內液體的

是啊這這樣的光電開關可以感應瓶內液體的嗎？

不難吧，可以搞的，不過要自己根據現場實際情況來搞比較好點！

簡單哦，光電2、 光電3是控制灌裝容器位置的！真的沒有時間搞哦

很簡單了

哈哈  要點時間啊

如果這次有人幫你了，那么下次你又如何？如果是對射型的光電，根據光在不同的介質里的折射原理還是可以使用的

不是有電磁閥控制嗎。可以設定接通時間。多長時間灌滿一瓶
