樓主發表于: 2011-06-20 20:07

近日我們公司流水線上的兩臺變頻器偶爾會發生不受控制的現象，按什么鍵都沒有反應，關閉電源再啟動后正常。

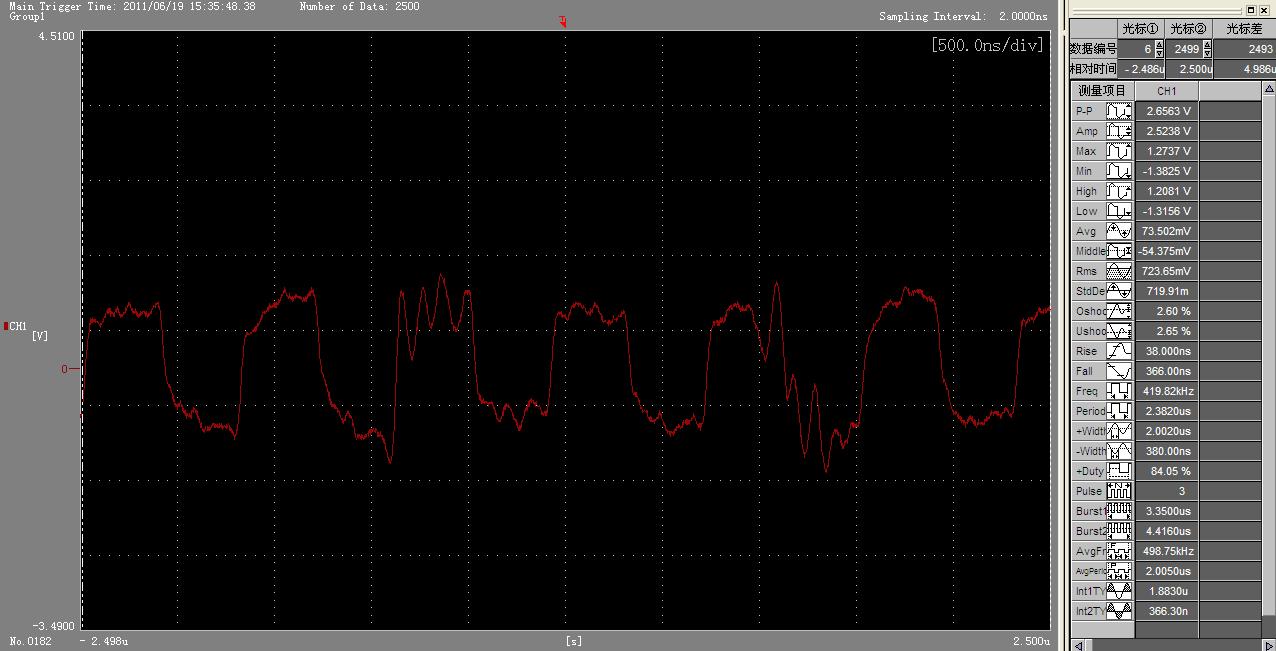

因為這兩臺變頻器和PLC之間是通過CC-LINK總線實現通訊控制，因此，首先懷疑通訊受干擾或者信號衰減較大
所致。用示波器測量該變頻器端的CC-LINK通訊信號，發現確實衰減很大，而且波形雜亂：

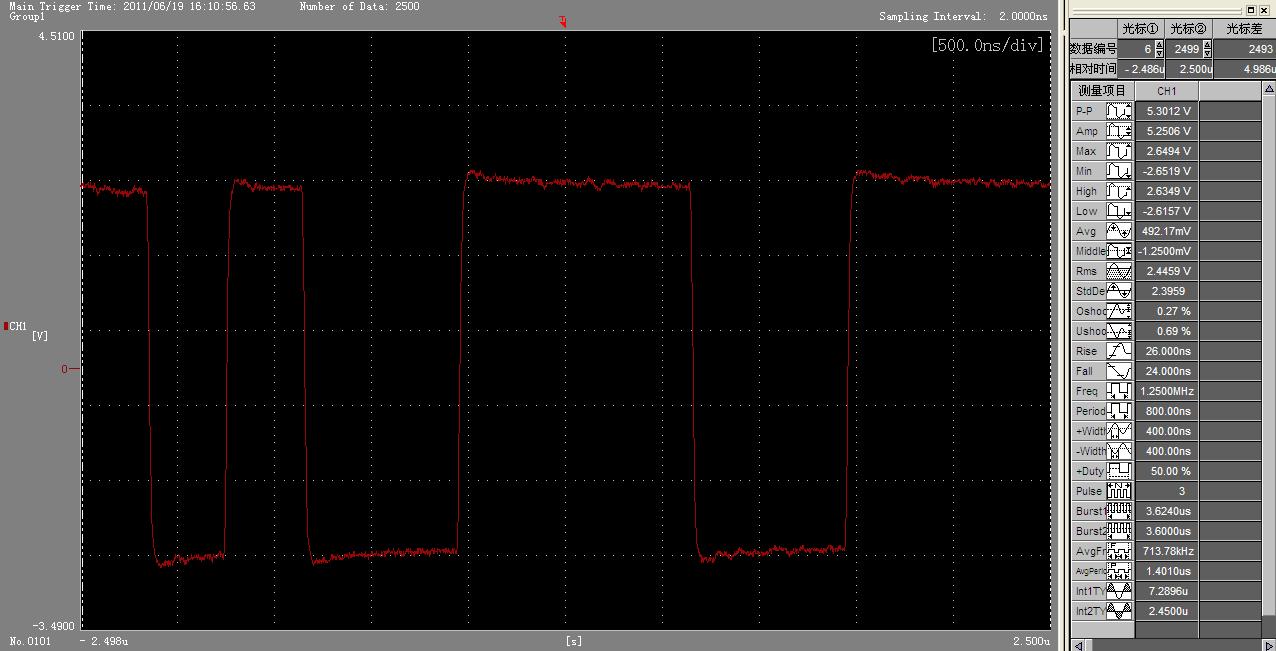

針對這種情況，我們在變頻器的CC-LINK模塊前端加入了 AJ65SBT-RPT 中繼器，效果簡直太理想了，加入
中繼器以后再測量的通訊波形如下：

如果大家現場有類似現象的，可以參考一下，呵呵。

本帖最近評分記錄：

下載積分:+5(凱撒大帝) 感謝分享

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

1樓發表于: 2011-06-20 21:05

只看該作者 | 小中大

只有人看，沒有人回啊。。。郁悶

liuhuaxing

LIUHUAXING

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 965 個
工控威望: 1172 點
下載積分: 3446 分
在線時間: 624(小時)
注冊時間: 2011-03-26
最后登錄: 2024-06-26
查看liuhuaxing的主題 / 回貼

2樓發表于: 2011-06-20 22:20

只看該作者 | 小中大

你沒說一說兩臺變頻器和PLC之間的距離有多遠呀？從波形看既衰減了也還有干擾啊。

lovefeyer

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 436 個
工控威望: 561 點
下載積分: 1664 分
在線時間: 228(小時)
注冊時間: 2011-03-10
最后登錄: 2023-02-18
查看lovefeyer的主題 / 回貼

3樓發表于: 2011-06-21 09:41

只看該作者 | 小中大

其實距離不是很遠，大約30M 吧，速率2,.5M

330209

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 310 個
工控威望: 596 點
下載積分: 1784 分
在線時間: 365(小時)
注冊時間: 2009-11-14
最后登錄: 2025-06-24
查看330209的主題 / 回貼

4樓發表于: 2011-06-21 10:15

只看該作者 | 小中大

從波形上看，效果確實不錯

人的一生最要緊的只有幾步.尤其當你年輕的時候。

ft0752

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 507 個
工控威望: 2597 點
下載積分: 4753 分
在線時間: 130(小時)
注冊時間: 2009-10-09
最后登錄: 2025-03-23
查看ft0752的主題 / 回貼

5樓發表于: 2011-06-23 16:49

只看該作者 | 小中大

從波形上看，效果確實不錯

wmg6396441

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 33 個
工控威望: 130 點
下載積分: 582 分
在線時間: 29(小時)
注冊時間: 2011-08-16
最后登錄: 2013-11-11
查看wmg6396441的主題 / 回貼

6樓發表于: 2011-08-25 11:58

只看該作者 | 小中大

效果很好，借鑒哈

zwsgybwhdw

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zwsgybwhdw的主題 / 回貼

7樓發表于: 2011-08-25 14:09

只看該作者 | 小中大

很有用，學習了。中繼必須用指定的還是可以隨意選型？

愛慕

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 154 個
工控威望: 294 點
下載積分: 928 分
在線時間: 110(小時)
注冊時間: 2011-08-01
最后登錄: 2023-01-13
查看愛慕的主題 / 回貼

8樓發表于: 2011-08-25 14:18

只看該作者 | 小中大

呵呵，這樣也行？
學習了！樓主多多發貼啊！

huangliangl

天道~酬勤

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 216 個
工控威望: 388 點
下載積分: 366 分
在線時間: 61(小時)
注冊時間: 2010-11-12
最后登錄: 2025-08-02
查看huangliangl的主題 / 回貼

9樓發表于: 2011-09-01 19:56

只看該作者 | 小中大

學習了，謝謝~

foxemail

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看foxemail的主題 / 回貼

10樓發表于: 2011-09-01 20:20

只看該作者 | 小中大

受教了哈
