工控人家園 綜合討論 求三菱PLC電源電路圖

平凡人生

天道酬勤

級別: 略有小成

精華主題: 0
發帖數量: 214 個
工控威望: 333 點
下載積分: 1611 分
在線時間: 178(小時)
注冊時間: 2010-12-31
最后登錄: 2025-02-22
查看平凡人生的主題 / 回貼

樓主發表于: 2011-07-31 11:47

只看樓主 | 小中大

因為經常修到三菱PLC，FX1S和FX1N系列，因該板子是多層板，感覺很不好繪制原理圖，不知哪們大俠能給我一份，在下非常感謝！

yjq

級別: 略有小成

精華主題: 0
發帖數量: 60 個
工控威望: 257 點
下載積分: 2437 分
在線時間: 485(小時)
注冊時間: 2008-01-25
最后登錄: 2025-10-27
查看yjq的主題 / 回貼

1樓發表于: 2011-07-31 19:29

只看該作者 | 小中大

圖片：

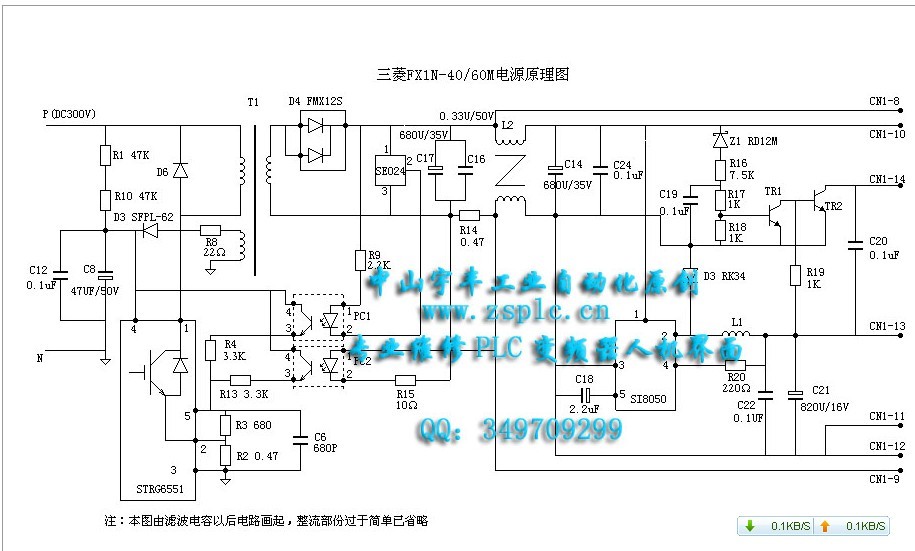

這是三菱FX1N-40的電源，也是下載的。不知是否正確供參考。

本帖最近評分記錄：

下載積分:+3(平凡人生) 熱心助人

平凡人生

天道酬勤

級別: 略有小成

精華主題: 0
發帖數量: 214 個
工控威望: 333 點
下載積分: 1611 分
在線時間: 178(小時)
注冊時間: 2010-12-31
最后登錄: 2025-02-22
查看平凡人生的主題 / 回貼

2樓發表于: 2011-08-04 17:38

只看該作者 | 小中大

非常感謝了！

hswangliqun

級別: 略有小成

精華主題: 0
發帖數量: 222 個
工控威望: 356 點
下載積分: 2060 分
在線時間: 317(小時)
注冊時間: 2009-08-24
最后登錄: 2025-10-28
查看hswangliqun的主題 / 回貼

3樓發表于: 2011-08-07 10:49

只看該作者 | 小中大

下載了，謝謝。

zsl333

級別: 探索解密

精華主題: 0
發帖數量: 31 個
工控威望: 129 點
下載積分: 480 分
在線時間: 33(小時)
注冊時間: 2011-03-02
最后登錄: 2017-09-21
查看zsl333的主題 / 回貼

4樓發表于: 2011-08-11 00:19

只看該作者 | 小中大

有FX2N的嗎？
