三菱PLC梯形圖轉HEX軟件試用版
將三菱的FX1N的PLC梯形圖轉換成51單片機HEX的軟件
讓懂PLC不懂單片機的人也可以用單片機來開發程序

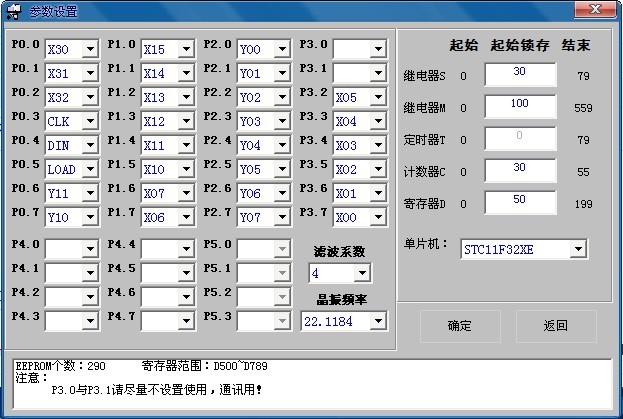

試用軟件，打開軟件后，請先點擊<參數設置>，設置好，點擊<確定>，再點擊<保存設置>，就可以正常轉換程序了！

試用版V1.1下載：[attachments=80501]
軟件使用手冊下載： [attachments=73181]
更新的V1.1試用，支持更多指令，支持通訊功能與EEPROM�。�

試用版：
支持元件：
X0~X7
Y0~Y7
M0~M7
S0~S7
D0~D4
Z0~Z2
支持程序步：20步限制！
不支持EEPROM的寄存器
不支持MODBOS-RTU通訊功能！

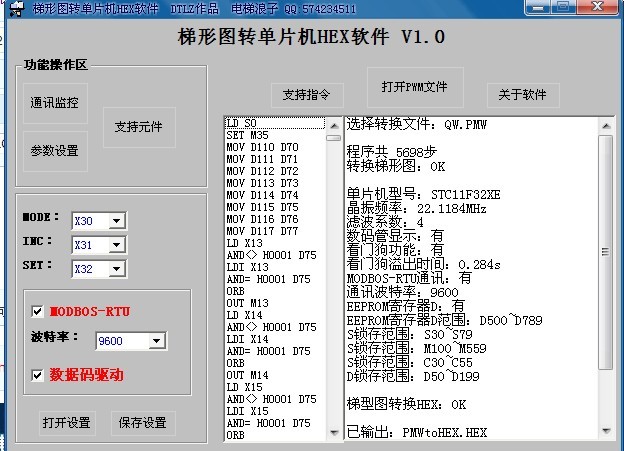

三菱PLC的FX1N梯形圖轉換為51單片機的HEX文件程序,本軟件完善了支持元件范圍檢測與支持指令檢測，并給出相應的出錯步數，使軟件轉換出的程序與PLC的執行保持一致，經過優化，支持200個RAM的D寄存器！500多個M輔助繼電器！使用本軟件，需要使用1280B的RAM的51單片機，程序容量建議選擇16K的！本軟件并集成了MODBOS-RTU通訊程序！支持EEPROM的D寄存器最多300多個！

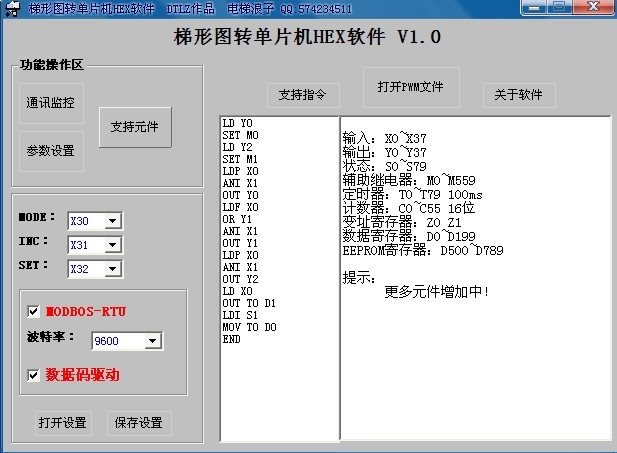

正式版支持的元件：
X0~X37
Y0~Y37
M0~M559
S0~S79
T0~T79(100ms)
C0~C55
D0~D199(RAM的D寄存器）
D500~D500+n(N=10~320個，EEPROM的D寄存器在0~320個）
支持MODBOS-RTU通訊功能！
支持看門狗
集成MODBOS-RTU的監控程序

東西應該是好東西，話說單片機的東西就還記得一串字符串：80c51

謝謝樓主分享

試用版的AND ,OR LD< >= <= <> = 的指令使用不正常，正式版已修正

作用不大，試用版才幾個，才20條指令?很早就有把三菱的轉單片機的程序，你現在才開發

是的，很多年前就有了，但是我的有我的優點：不是早的就一定的，好的要轉換出的穩定性，有一些轉換使用了不支持的指令也可以轉換提示成功，但是程序執行是怎么樣的呢？可想而知！

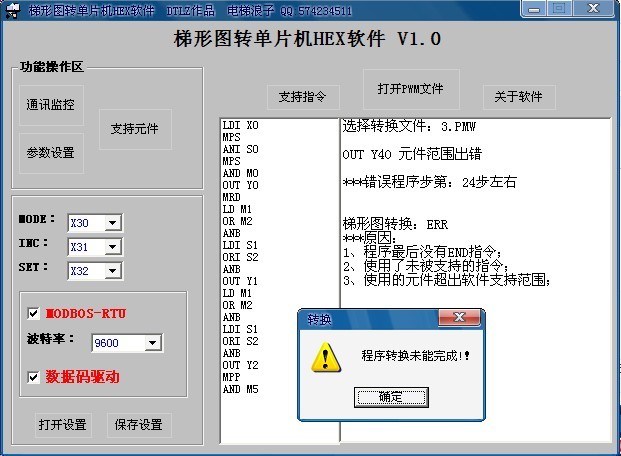

第一，我的軟件會檢測支持的元件范圍，超出支持范圍會提示出錯，并詳細指出哪一步哪一個類形的元件；

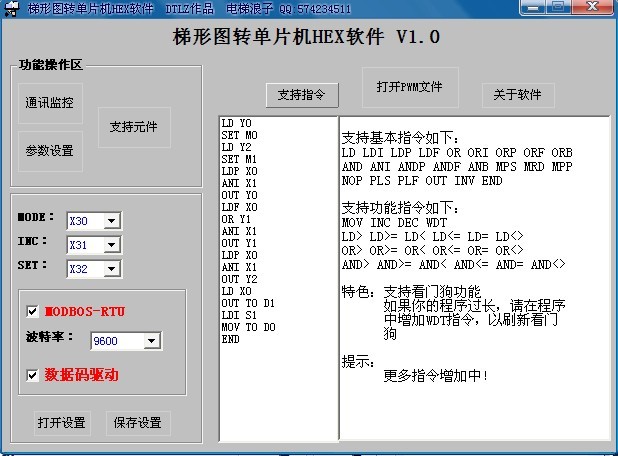

第二，會檢測不支持的指令，使用不支持的支持會提示出錯，并指出在哪一步出錯；

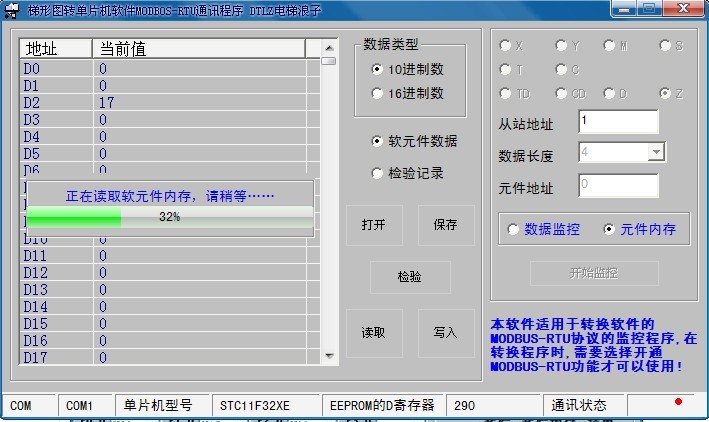

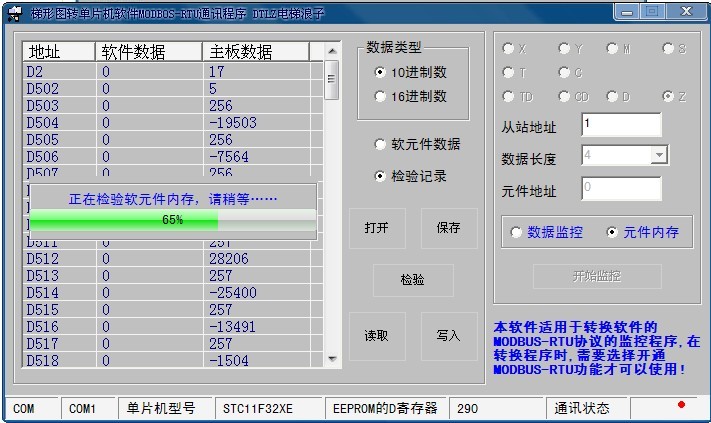

第三，軟件集成modbus rtu通訊程序，可以監控元件，并可以提取三菱編程軟件的軟元件內存DMW文件的數據

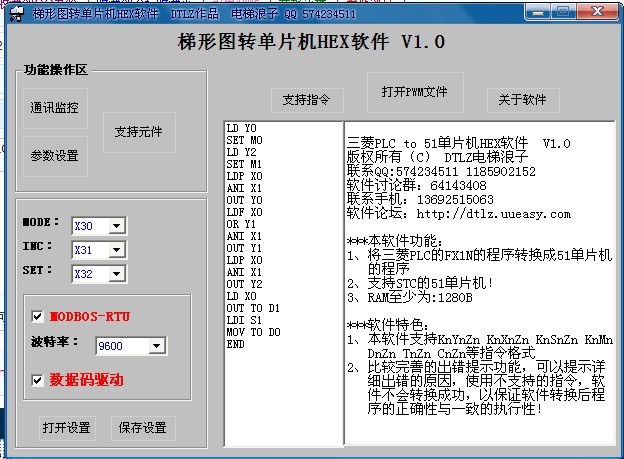

第四，軟件支持元件的應用指令使用KnYnzn DnZn 等格式：如MOV K1X0Z0 D0Z0  ;   ADD K100 K4Y0Z0 D0Z0

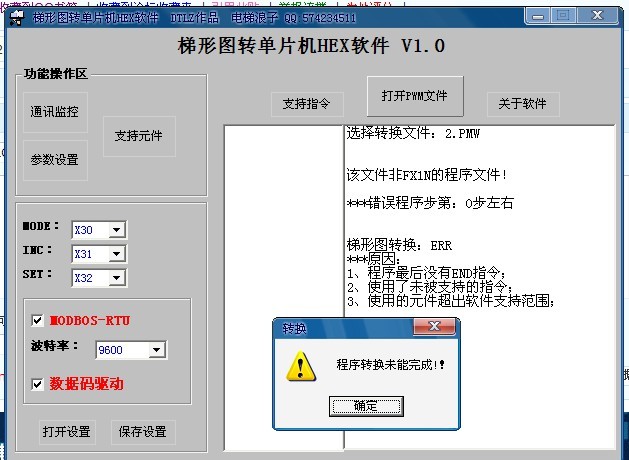

第五，自動檢測提取文件是否FX1N的程序文件，不是則報錯；
通過以上檢測，保證轉換程序的完整性與執行性與輸入程序的一致性！

相信你通過試用可以體會到一部份的！

后面慢慢也會增加　跳轉指令與調用子程序指令，還有支持MOVP，INCP DECP等指令！
軟件我也自己用來開發一些程序，因為熟悉PLC，用單片機開發，沒有PLC的程序看得那么直觀！

試用軟件，打開軟件后，請先點擊<參數設置>，設置好，點擊<確定>，再點擊<保存設置>，就可以正常轉換程序了！
否則軟件將一直轉換下去!
正式版改更改為沒有保存設置文件會提示！
