電源板
今天居然頭暈了，測試程序時候把CPU224XP CN DC/DC/DC的工作電源接在220V上了，結果插頭上冒火，
此時才清醒過來，趕緊接上24V DC測試，已經太晚了，什么反應都沒有�，F在的任務是，我需要確定是不是
只壞了電源板，CPU板有沒有損壞，IO板有沒有損壞。所以我想把電源板卸載了，給控制部分板子直接上24V DC
電源進行測試，不知道哪兩個端子是給控制板子供電的端子？求助

悲劇

看是否是二極管燒了，是的話，更換一下同型號的就成

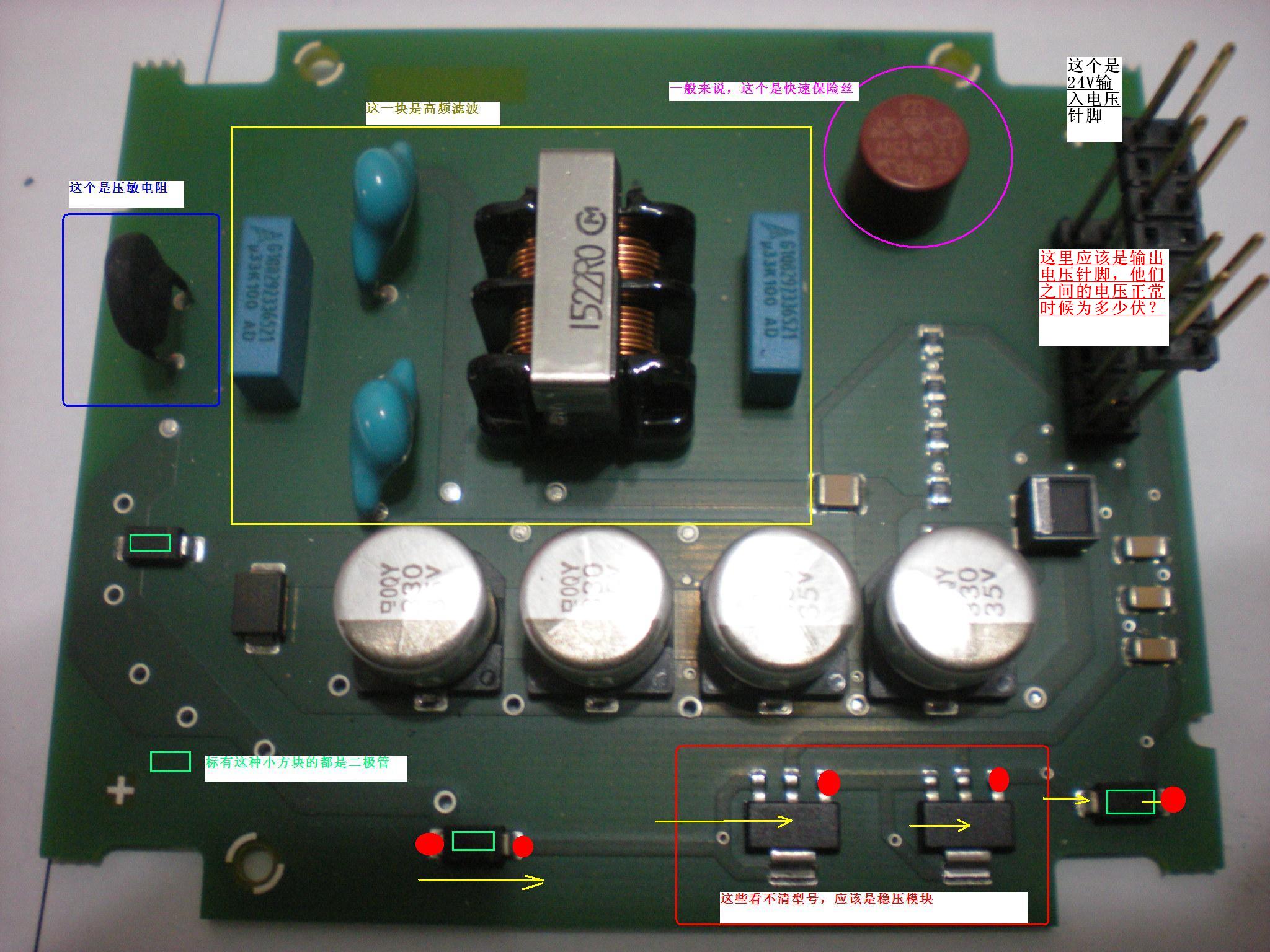

請大俠詳細說一下哪個是二極管，或者說明下輸出針腳正常的時候是多少電壓，圖中，上面四個腳是輸入電壓24V+，24V-，同一行的兩個針腳是相通的，關鍵是下面四個腳分別是多少電壓？

因為看得不是很清楚，我所說的僅供參考

再次提醒一下：在確定這個電源板輸出電壓正確以前，絕對不要連接到CPU等其他電路板進行測試，以免故障擴大！！！

謝謝，雖然還是不知道怎么去測試或者修復，但是還是有點思路了，關鍵是不知道電源輸出的針腳正常應該是多少電壓（圖中最下面的四個針腳），不然可以用替換法測試了

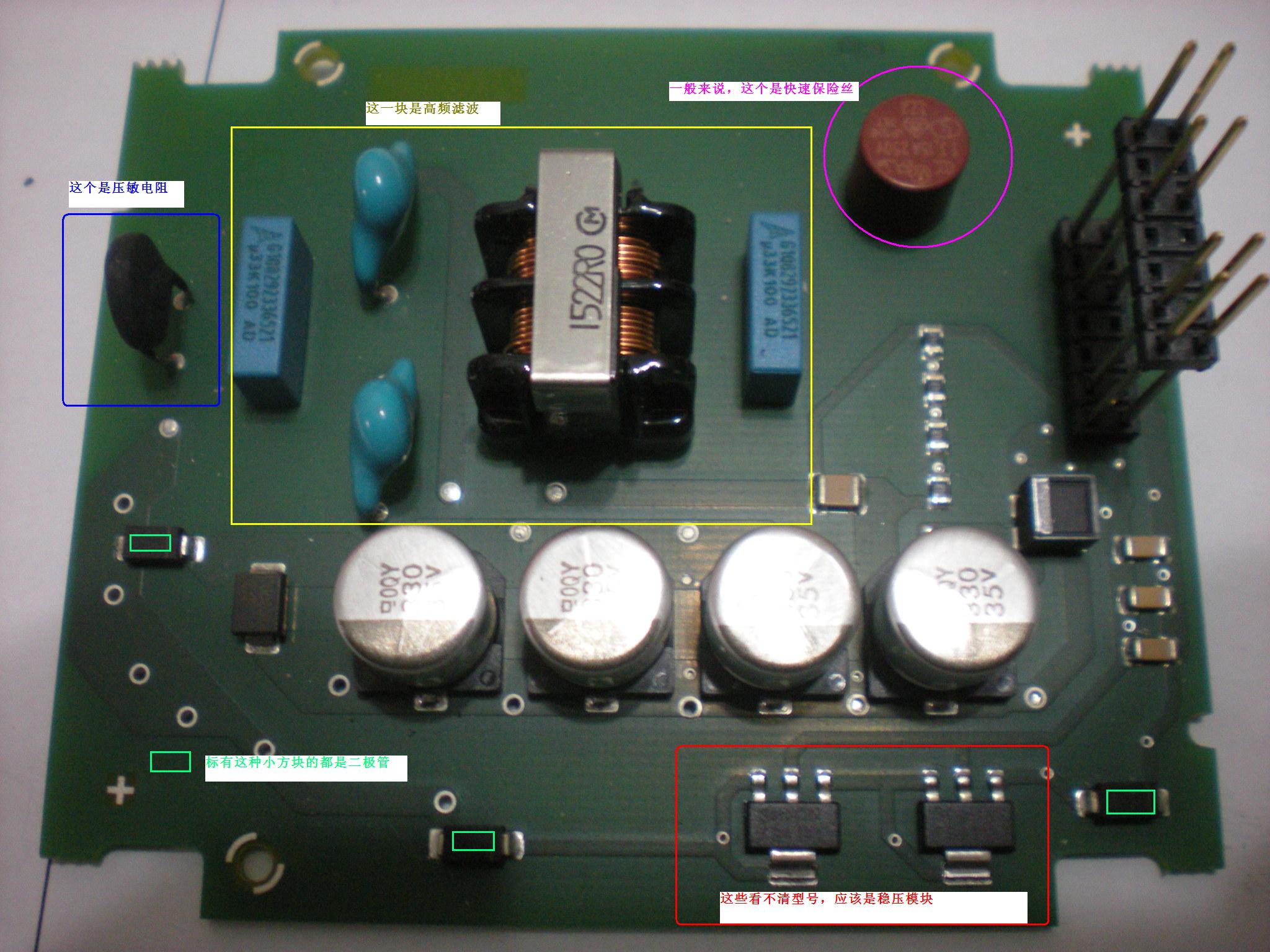

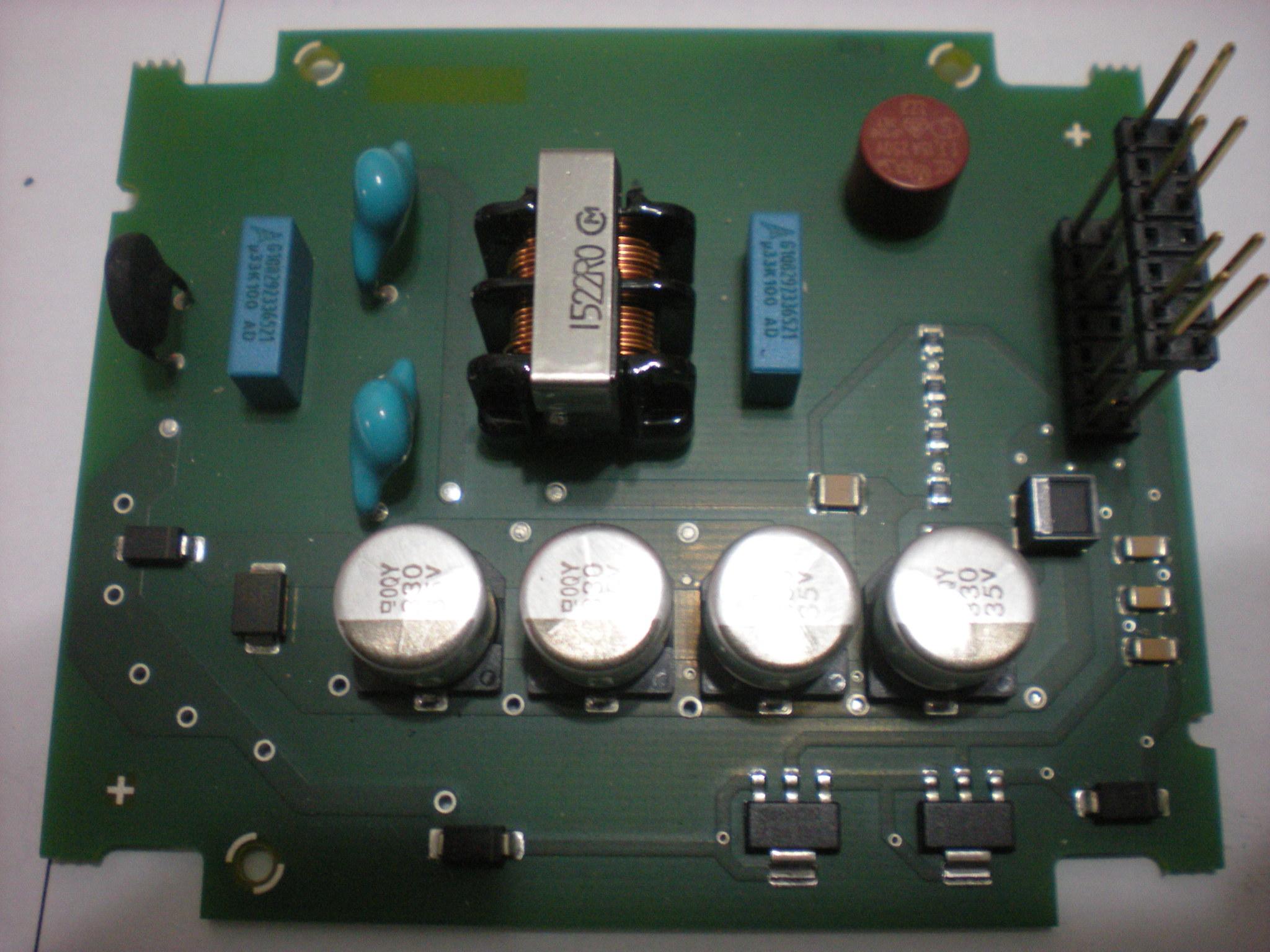

實在不行，你把這板子上我說看不清楚型號的原件拍個大圖上來，最好能看清型號的，還有，板子反面也拍一個上來

那個你說的看不清的，照片拍不出來，太黑了，我看了下，是兩排文字 SG1042N
                                                                                                                             TS4141
板子背面沒有元件，是針腳的焊錫。

大概明白了，這兩個小芯片是高速開關保護電路，用于過電流、過電壓、過載的保護。
電壓測量我標注在圖上了，凡是紅點的都應該在+24V 左右，哪個點沒有，就是前級原件壞了，
最終輸出就是24V，估計這兩個保護電路同時壞的可能性不大，如果是壞了一個，可以直接把
壞的那個短接，只用一級保護應急。如果是二極管壞了，可以找電流在1A左右的肖特基二極管
替換。

GOOD LUCK

太感謝樓上的大哥了，還親自測量，感動ing。不過我還想問下，輸入輸出的針腳電壓是多少，這樣我就可以用外置的開關電源暫時替代這個電源板，真是麻煩你。

我手頭沒有這個板子，我只是根據你的圖紙分析的，這個板子就是一個保護和濾波作用的板子，輸出也是24V，
看到圖上最右邊那個紅點了嗎？？你自己用萬用表測量一下，和他相連的就是輸出電壓的針腳了。

再次聲明，我沒有親自測量，我所說的僅供參考，哈哈！~！~
