本人沒怎么接觸過氣泵與液壓泵
懂電路也懂PLC等。今天上班看這機械設備的氣缸帶動設備壓緊張與松開。電氣的電路我是明白的就是得電壓緊失電松開。
不過氣缸后面接了2根氣管一根紅色一根藍色。（以前我都沒怎么注意，現在突然發現這問題：氣缸是怎么樣實現壓緊與松開的。如果說壓緊是進氣那送開是排氣了么？那排了氣氣缸怎么還可以運動，恢復原來的樣子也是要動力的啦。越想越不明白感覺氣泵跟液壓泵跟電氣完全掛不到一邊的。還有就是氣管接了一根冷卻用的噴水管電工進就噴水起到冷卻作用，都不知道怎么實現的我問了這寫低級的問題有懂的大蝦請幫我解答下。

夾緊的時候，氣缸的兩根管，一根進氣，一根排氣，放松的時候相反，原來進氣的那跟排氣，原來排氣的那根進氣！！

學習了。。不過還有點不明白。這些感覺都是通過電磁閘實現的，難道電磁閘功能有這么強大？得點進氣和排氣的。失電后就能把排氣的和進氣的反一下？？

電磁閥的原理很簡單，氣缸的原理更簡單了。找個原理圖一看就全明白了。

1樓說的氣缸原理很好理解的~樓主說的電磁閥也不錯啊~
氣源是空氣壓縮機提供氣壓~與氣缸中間有一個氣動換向閥控制~這個閥是電磁閥的~你可以搜索一下種類很多的

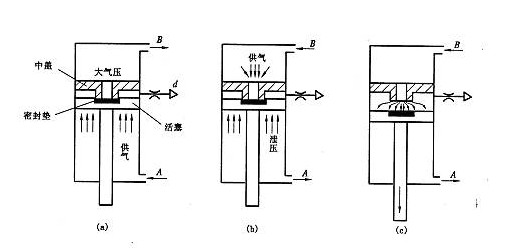

上個簡單的氣缸圖 更明朗一些

進來學習一下
