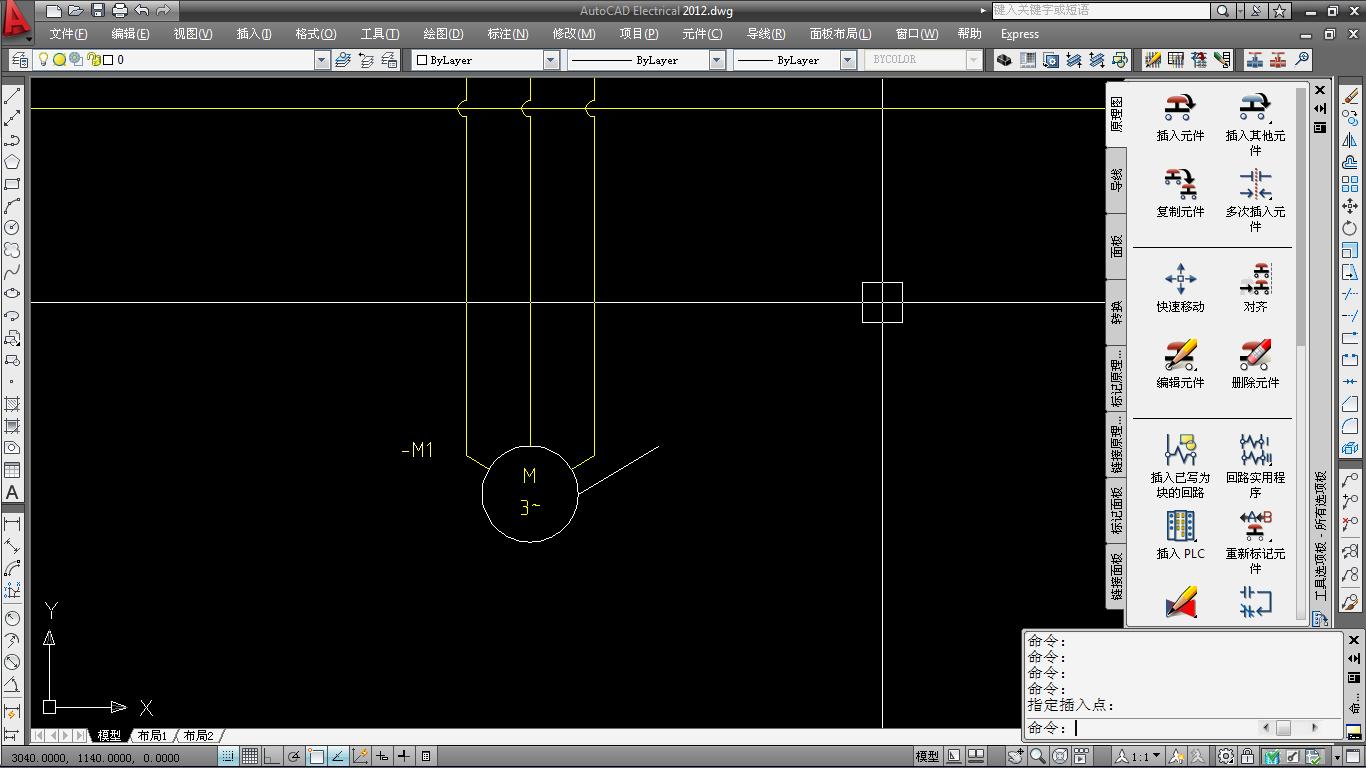

如圖，我再垂直母線上插入一個有6個接線端的電機，為何只有中間那一組線連得上，左右兩組卻連不上了？？？請大家?guī)兔Π?img src="images/post/smile/default/7.gif" />

這個問題我在用CAD ELECTRICAL 2010的時候遇到過，并咨詢過CAD，是那個電機符號做的有問題，而且這個問題只是在你選擇用GB還是IEC標準（不記得具體哪個了，反正一個OK另外一個不行）時候才會出現。解決辦法有3個：1，換另外個標準畫；2.先把電機畫上在畫“多條母線-從設備”，這樣可以引出左右的線。3.把你選擇的這個電機的原符號修改下，只要把那2組線能經過圓心就好了。
好久沒用CAD ELECTRICAL了。不知道2012是否有很多改進？
FYI

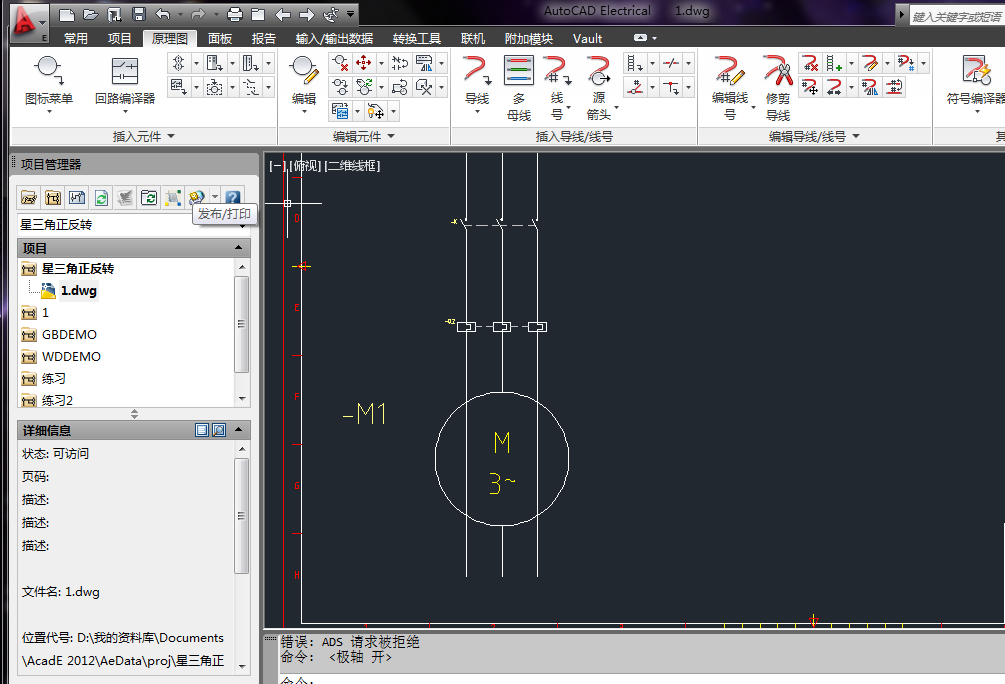

這個就是2012版本的

謝謝老大，幫忙啊，我剛在學習CAD，什么也不懂，要設置的地方太多了，搞得我頭都大了

應該是三條線的距離不相等，我在另外一個畫圖軟件遇到過，不知道CAD是否一樣

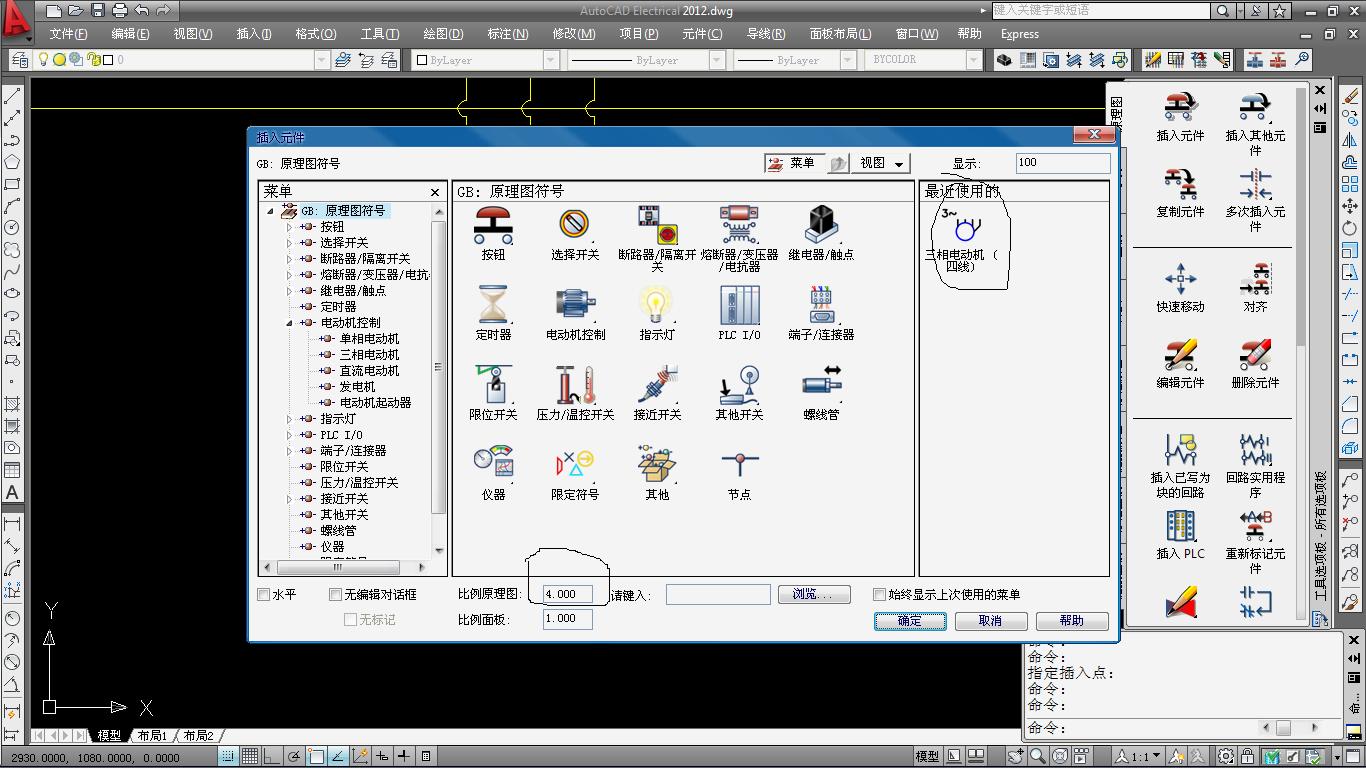

估計是比例太大，比例放小點  然后 再放！

問一個俗氣的問題，該軟件是買的還是有免費下載的？我用auto2008不太習慣！

免費下載的，家園里一哥們給的鏈接，不過俺不知怎么把那哥們的帖子發上來

可以看看我的回復里有關CAD的帖子

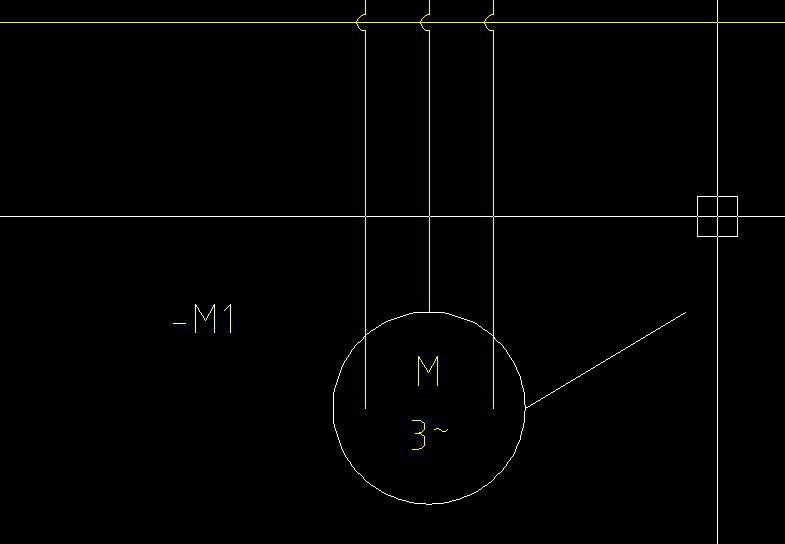

回月澤大哥：沒錯，有時把比例縮小了就可以連接上了，但有時縮小了卻也連不上，時好時好壞的

真是的,壞圖標也要用

看圖，比例改小~~！
