樓主發表于: 2012-04-19 20:04

只看樓主 | 小中大

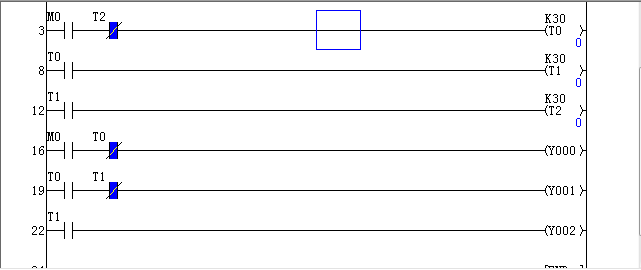

此圖中t0 t1 t2 時間繼電器都是做常開還是常閉比如t0 k30 t1 k30 t2 k30 30秒計時到常閉會斷開但是t2 的常閉斷開后 m0 t2 (t0 k30)此段程序我理解為（因為t2 已經斷開所以t0不會計時，但是仿真卻不是這樣的

5921338

好好學習，天天向上

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 679 個
工控威望: 10605 點
下載積分: 2206 分
在線時間: 373(小時)
注冊時間: 2008-11-27
最后登錄: 2026-02-14
查看5921338的主題 / 回貼

1樓發表于: 2012-04-19 20:19

只看該作者 | 小中大

是3秒不是30秒

自學

huhu

退出江湖多年、現在又現身江湖，望各位高人指點…

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 288 個
工控威望: 489 點
下載積分: 1245 分
在線時間: 179(小時)
注冊時間: 2007-06-05
最后登錄: 2015-12-13
查看huhu的主題 / 回貼

2樓發表于: 2012-04-19 20:29

只看該作者 | 小中大

斷開后3秒會閉合

樓主留言：

常閉點在計時3秒到后馬上斷開，然后又繼續保持常閉狀態，這樣理解對嗎？

老大很悲傷

冰凍三尺非一日之寒

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 295 個
工控威望: 527 點
下載積分: 4215 分
在線時間: 174(小時)
注冊時間: 2011-11-02
最后登錄: 2026-01-28
查看老大很悲傷的主題 / 回貼

3樓發表于: 2012-04-19 20:44

只看該作者 | 小中大

長閉點會在3秒計時到后馬上斷開然后又閉合這樣理解對嗎？

和諧共贏

努力學習，做好工控

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1865 個
工控威望: 7828 點
下載積分: 76352 分
在線時間: 773(小時)
注冊時間: 2008-01-07
最后登錄: 2026-03-04
查看和諧共贏的主題 / 回貼

4樓發表于: 2012-04-19 21:06

只看該作者 | 小中大

理解萬歲

樓主留言：

到底我的理解對不對萬歲萬歲萬萬歲

daviddavid

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 250 個
工控威望: 1537 點
下載積分: 2107 分
在線時間: 85(小時)
注冊時間: 2010-04-16
最后登錄: 2018-12-28
查看daviddavid的主題 / 回貼

5樓發表于: 2012-04-19 21:30

只看該作者 | 小中大

工作原理如下：M0閉合后，Y0輸出信號3S后斷開，同時Y1輸出信號；Y1輸出信號3S后停止輸出，同時Y2輸出信號，直到T2延時3S后Y2停止輸出，如M0沒有復位，那在下一個掃描周期循環動作，如在工作期間，M0復位，所有動作均會停止。

樓主留言：

這是我自己在仿真寫的程序，只是不知道這個時間繼電器常閉，比如T2 是不是當它三秒計時完以后常閉點會斷開然后又馬上恢復常閉，是否這樣？請大哥賜教

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2401 個
工控威望: 2886 點
下載積分: 4844 分
在線時間: 1215(小時)
注冊時間: 2008-10-24
最后登錄: 2026-01-08
查看libin520的主題 / 回貼

6樓發表于: 2012-04-19 22:13

只看該作者 | 小中大

不知道這位大俠用來控制什么.
如果M0是開始就接通.那么T2 三秒計時到達.
M0后的T2常閉觸點,會閃一下.如果M0還是接通. T0就又開始計時了.一般時間到達后,前面的條件一直通.就不會復位.
如果前面的元件由1變為0.再變為1. 計時器有開始計時了.一般用的是非保持型.

樓主留言：

謝謝

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

wanghuhong

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 1013 個
工控威望: 10513 點
下載積分: 14743 分
在線時間: 971(小時)
注冊時間: 2006-12-31
最后登錄: 2026-03-03
查看wanghuhong的主題 / 回貼

7樓發表于: 2012-04-19 22:27

只看該作者 | 小中大

長閉點會在3秒計時到后馬上斷開然后又閉合，是是是

樓主留言：

謝謝

daviddavid

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 250 個
工控威望: 1537 點
下載積分: 2107 分
在線時間: 85(小時)
注冊時間: 2010-04-16
最后登錄: 2018-12-28
查看daviddavid的主題 / 回貼

8樓發表于: 2012-04-19 23:26

只看該作者 | 小中大

PLC程序的運行掃描方法是從左至右，從上到下的，如果T2延時3S時間后，就會先斷開T0，再T1，再復位，M0如果一直置位的話，在下一個掃描周期又會從T0開始動作。
