樓主發表于: 2012-07-22 22:23

只看樓主 | 小中大

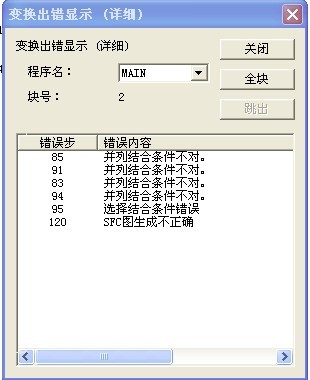

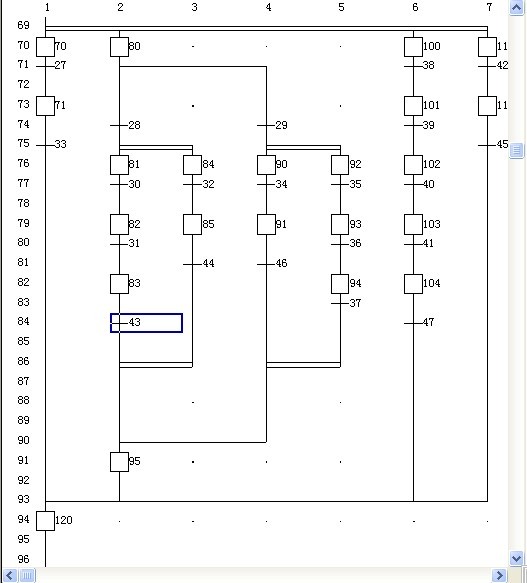

圖片：

請高手幫忙看看
本人第一次用SFC編的。

[ 此帖被firephoenix在2012-07-23 05:56重新編輯 ]

550374389

！！！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2025-05-26
查看550374389的主題 / 回貼

1樓發表于: 2012-07-22 22:31

只看該作者 | 小中大

我只看出轉移條件43 跟37放的位置不正確

侯寶

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 219 個
工控威望: 305 點
下載積分: 5868 分
在線時間: 29(小時)
注冊時間: 2012-06-11
最后登錄: 2014-10-22
查看侯寶的主題 / 回貼

2樓發表于: 2012-07-23 07:58

只看該作者 | 小中大

不懂狀態轉移圖

chengjingots

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 338 點
下載積分: 2059 分
在線時間: 102(小時)
注冊時間: 2012-07-08
最后登錄: 2014-04-10
查看chengjingots的主題 / 回貼

3樓發表于: 2012-07-23 09:09

只看該作者 | 小中大

并列分支匯合時不能有條件，如圖中的條件43、44，46、37。選擇性分支匯合時需要有選擇條件，如圖中的狀態步95上需要加條件。

firephoenix

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 136 點
下載積分: 2407 分
在線時間: 107(小時)
注冊時間: 2009-12-01
最后登錄: 2019-07-03
查看firephoenix的主題 / 回貼

4樓發表于: 2012-07-23 10:17

只看該作者 | 小中大

twhgz

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看twhgz的主題 / 回貼

5樓發表于: 2012-07-23 10:33

只看該作者 | 小中大

不懂！
俺是菜鳥

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 614(小時)
注冊時間: 2009-09-13
最后登錄: 2025-12-11
查看meipingboy的主題 / 回貼

6樓發表于: 2012-07-23 10:56

只看該作者 | 小中大

引用
引用第3樓chengjingots于2012-07-23 09:09發表的 :
并列分支匯合時不能有條件，如圖中的條件43、44，46、37。選擇性分支匯合時需要有選擇條件，如圖中的狀態步95上需要加條件。

不錯，但還有：
69行選用了（二條線）并行性分支，那么你在93行里就一定要并行分支合并。

活到老學到老：還有 8 分沒學到

jxt520102

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 535 個
工控威望: 567 點
下載積分: 13207 分
在線時間: 263(小時)
注冊時間: 2008-01-26
最后登錄: 2016-01-13
查看jxt520102的主題 / 回貼

7樓發表于: 2012-07-23 11:29

只看該作者 | 小中大

急什么，慢慢來

jxt520102

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 535 個
工控威望: 567 點
下載積分: 13207 分
在線時間: 263(小時)
注冊時間: 2008-01-26
最后登錄: 2016-01-13
查看jxt520102的主題 / 回貼

8樓發表于: 2012-07-23 11:30

只看該作者 | 小中大

http://www.ncfca.cn/read-gktid-13033.html 好好看看

mail_1420

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 224 點
下載積分: 706 分
在線時間: 339(小時)
注冊時間: 2007-11-20
最后登錄: 2025-12-08
查看mail_1420的主題 / 回貼

9樓發表于: 2012-07-23 15:20

只看該作者 | 小中大

1. 步S95下面沒有轉移條件
2. 步S120上面的合并不是并行合并

honboxiaoyia

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 150 點
下載積分: 1045 分
在線時間: 21(小時)
注冊時間: 2012-02-18
最后登錄: 2012-12-17
查看honboxiaoyia的主題 / 回貼

10樓發表于: 2012-07-23 19:38

只看該作者 | 小中大

急什么，慢慢來

cheng007297

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 331 個
工控威望: 480 點
下載積分: 26619 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2025-12-23
查看cheng007297的主題 / 回貼

11樓發表于: 2012-07-24 09:46

只看該作者 | 小中大

發個動作說明來~我給你編~~
