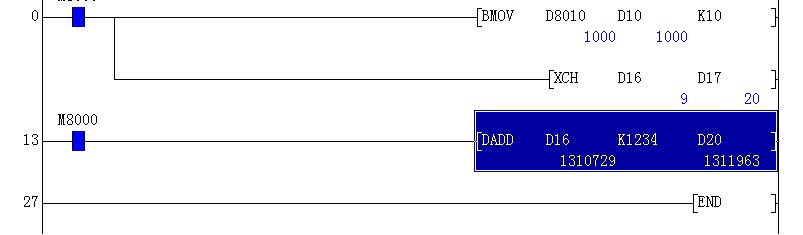

這段程序怎么解釋圖中的的D16   1310729   是怎么來的

DADD 是32位加法，(D17,D16) +  1234   ---> (D21,D20)
D17 (20),D16(9)
20X65536+9=1310729

65536是怎么來的，請教下，我不是很會

坐等高手

2的16次方＝65536
當D16的16位全是1時，為65535，再加1后，就全為零，且進1到D17

簡單點看：
D16=9
D17=20
換成16進制：
D16=0009
D17=0014;
XCH指令將D16和D17的數值進行交換，那么：
D16=0014
D17=0009;
把[D16  D17]這組數組成32位時，它的值是：
16#   00140009
這個數轉成十進制就是：1310729

引用

引用第5樓sjm213于2012-09-21 08:42發表的  :
簡單點看：
D16=9
D17=20
換成16進制：
D16=0009
.......

謝謝版主！通俗易懂！

不過，不是說三菱的高位在前嗎？怎么組成32位時是“D16D17”排列，而不是“D17D16”排列呢？

引用

引用第6樓黃昌左于2012-09-21 09:04發表的  :


謝謝版主！通俗易懂！

不過，不是說三菱的高位在前嗎？怎么組成32位時是“D16D17”排列，而不是“D17D16”排列呢？

你說的對。
我上面的有錯誤。
監控中顯示的D16=9，D17=20是已經交換之后的結果。
一開始應該是D16=20，D17=9。
謝謝指正！

沒畫過這種，學習了

   學習，很好，很強大。。不過很簡單

引用

引用第5樓sjm213于2012-09-21 08:42發表的  :
簡單點看：
D16=9
D17=20
換成16進制：
D16=0009
.......

謝謝，已經搞明白了

謝謝,我也學習了。
