有兩臺三菱FX2N PLC，電源獨立。我將兩臺PLC的輸入點X6分別并聯，COM線分別并聯，接在液位開關的常開點兩端，出現的問題就是液位開關斷開時，當在一臺PLC通電，另一臺不通電的情況下，通電那臺PLC的X6會有輸入信號，當兩臺PLC都通電時，這種情況又消失了，恢復正常。

我表示很納悶，為什么會這樣？？求解！~

加個繼電器不就好了。何必搞的那么復雜

引用

引用第1樓xujian于2012-11-03 10:42發表的  :
加個繼電器不就好了。何必搞的那么復雜

我知道加個繼電器就好了，但是我想知道原因，為什么會這樣

有的24V負會接地,并且兩個不同的24V并聯會有環流的,因?yàn)殡妷翰粫?huì)絕對相等,一個輸入點只要5MA就可以點亮.

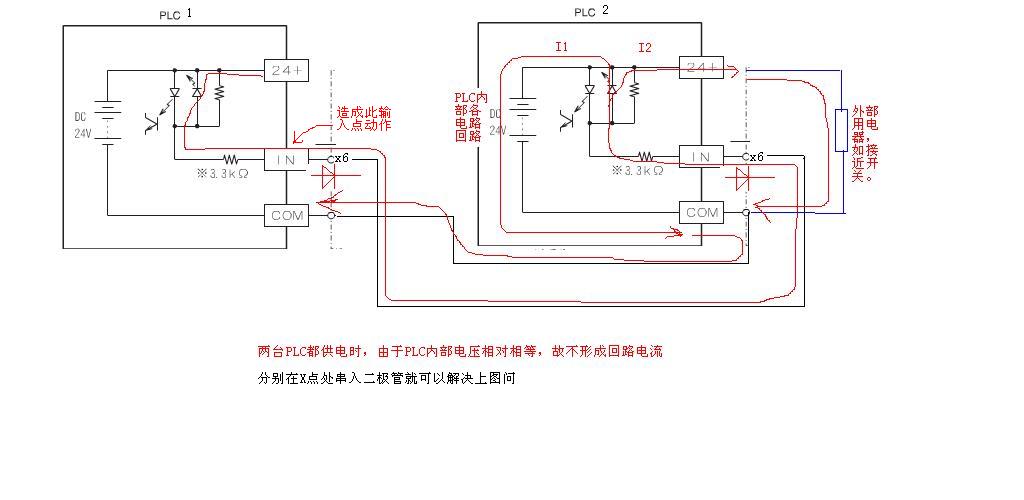

看圖，我認為是這樣的。

那為什么其他輸入點如X0、X1等同樣的接法就不會出現這種情況呢？

引用

引用第5樓yefengchen于2012-11-03 16:26發表的  :
那為什么其他輸入點如X0、X1等同樣的接法就不會出現這種情況呢？

你可以參考輸入靈敏度那一節，然后拿萬用表測一下各個X點與COM之間的阻值你就明白了。
