在下有幸所見有進口設備，果然與眾不同，電路圖I點復用，請大家分析是何道理，見附件!

有隔離二極管，630和640看那根線為高電平，是高電平的那組輸入有效。這是省輸入點的方法，撥碼開關輸入就用這方法。

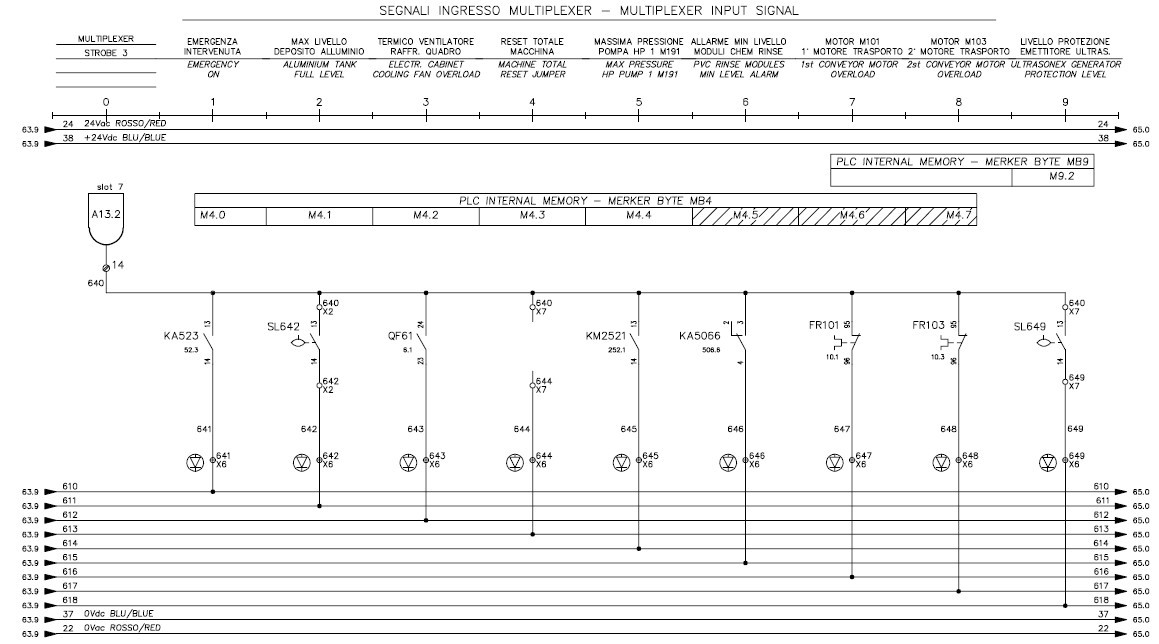

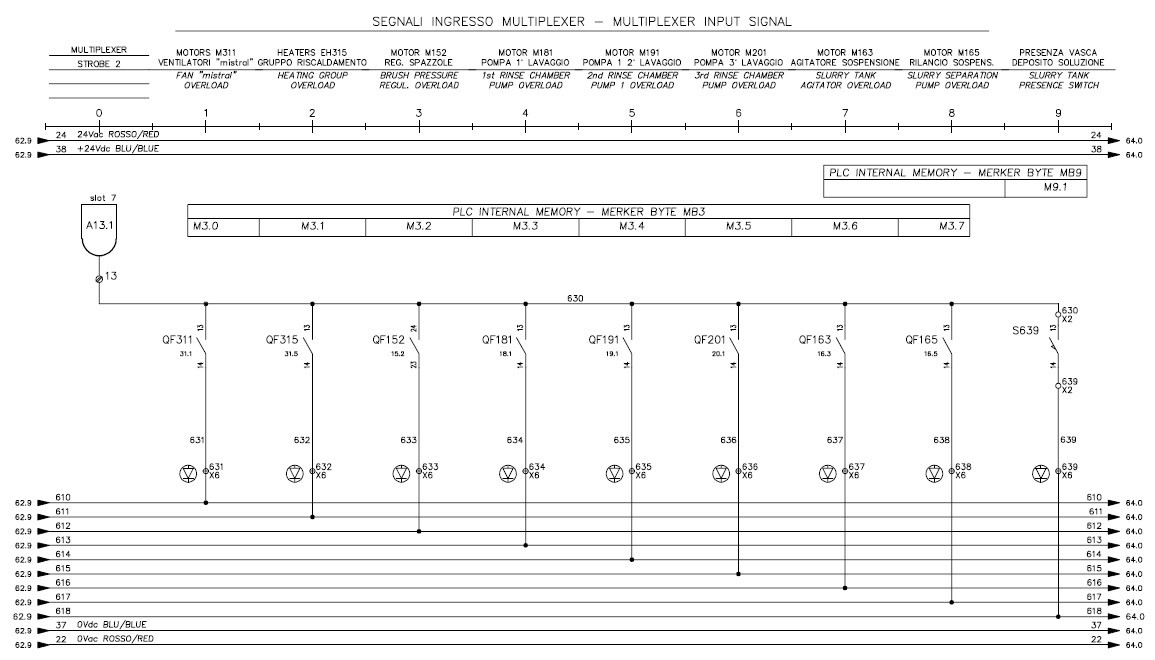

這是進口電器上的控制電路圖
其實是按照線頭的標號來說明去哪里的，你仔細看看就知道了

無二極管應該也可以吧

我感覺這個就像一個矩陣電路一樣 呵呵

看起來是復雜實際上簡單。
這是一個第七位（shot7）數字量輸入模塊，共有9個DI輸入接線端子。看的時候需從上到下看，上面英文為下面對應DI的功能解釋。610~618為線號，24和38為電源+DC24線號，22和37為-DC24線號。A13.2為接線端子，640為來自A13.2公共端.
箭頭方向是從哪里來到哪里去。

和單片機io電路相似，采用輪詢工作方式，
當A13.1選通時，讀取9個DI輸入點狀態并映射到MB3和m9.1；
當A13.2選通時，讀取9個DI輸入點狀態并映射到MB3和m9.2；
A13.1與A13.2不能同時選通。
二極管必須使用，防止信號逆流。
