樓主發表于: 2013-02-03 11:43

只看樓主 | 小中大

繼電器接法

不知道這個有什么作用，應該不是繼電器選錯了的緣故。

再來一個。

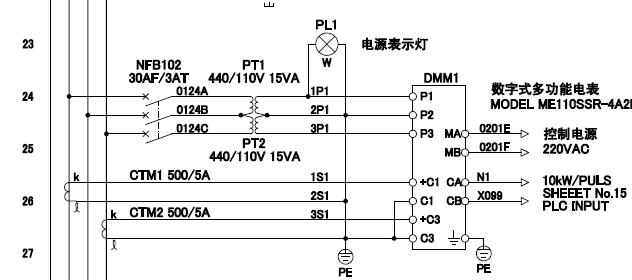

燈

PL1燈的接法，這樣對不對？

hls63

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 158 點
下載積分: 11179 分
在線時間: 144(小時)
注冊時間: 2012-08-03
最后登錄: 2025-01-05
查看hls63的主題 / 回貼

1樓發表于: 2013-02-04 10:16

只看該作者 | 小中大

上圖應該是單相線路使用了三相繼電器的緣故，下圖燈的接法沒問題，電流、電壓互感器付邊接地。

laoliao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 174 點
下載積分: 1064 分
在線時間: 19(小時)
注冊時間: 2012-11-06
最后登錄: 2015-07-28
查看laoliao的主題 / 回貼

2樓發表于: 2013-02-04 14:35

只看該作者 | 小中大

路過學學啊

xuliuqing200

生活就是你想的，想甜就甜，想苦就苦

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 314 個
工控威望: 4887 點
下載積分: 18921 分
在線時間: 338(小時)
注冊時間: 2012-05-18
最后登錄: 2016-10-27
查看xuliuqing200的主題 / 回貼

3樓發表于: 2013-02-04 15:11

只看該作者 | 小中大

上圖是不是在零線回路串電機啟動電容，否則認為1樓正確

lxy8517

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 116 點
下載積分: 1246 分
在線時間: 8(小時)
注冊時間: 2010-08-31
最后登錄: 2013-07-04
查看lxy8517的主題 / 回貼

4樓發表于: 2013-02-04 16:47

只看該作者 | 小中大

頂1樓

lf594390325

學無止境

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 259 點
下載積分: 1312 分
在線時間: 39(小時)
注冊時間: 2012-05-08
最后登錄: 2022-10-08
查看lf594390325的主題 / 回貼

5樓發表于: 2013-02-04 20:46

只看該作者 | 小中大

頂1樓

fdlcg

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 144 點
下載積分: 17823 分
在線時間: 214(小時)
注冊時間: 2011-07-23
最后登錄: 2025-10-15
查看fdlcg的主題 / 回貼

6樓發表于: 2013-02-04 22:06

只看該作者 | 小中大

對PT1.PT2一次側B相接地不是太理解，求解

hx0752

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 137 點
下載積分: 2440 分
在線時間: 8(小時)
注冊時間: 2012-09-05
最后登錄: 2024-06-05
查看hx0752的主題 / 回貼

7樓發表于: 2013-02-04 22:12

只看該作者 | 小中大

DDDDDDD

beiye1234

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 282 點
下載積分: 914 分
在線時間: 250(小時)
注冊時間: 2010-02-05
最后登錄: 2017-07-31
查看beiye1234的主題 / 回貼

8樓發表于: 2013-02-05 11:22

只看該作者 | 小中大

第一張圖是不是繼電器帶缺相保護的啊，第二張互感器的副側是要接地，保護作用。

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的主題 / 回貼

9樓發表于: 2013-02-05 12:13

只看該作者 | 小中大

引用
引用第1樓hls63于2013-02-04 10:16發表的 :
上圖應該是單相線路使用了三相繼電器的緣故，下圖燈的接法沒問題，電流、電壓互感器付邊接地。

了解了

不斷向前

rejayta

在最深的紅塵里守候最初的萌動與歡欣.

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 92 個
工控威望: 239 點
下載積分: 541 分
在線時間: 288(小時)
注冊時間: 2009-08-30
最后登錄: 2025-09-07
查看rejayta的主題 / 回貼

10樓發表于: 2013-02-05 20:31

只看該作者 | 小中大

電壓互感器b相接地有點不理解:第一電壓互感器是故障率很高的器件,但副邊又不能不接地,但直接接地其他倆相對地將會造成電壓互感短路.所以電壓互感器b相不能直接接地,須經過擊穿保險接地.有過一次35千伏變電站故障經驗,施工員誤將擊穿保險認為熔斷器,導致試投時互感器炸掉,二次回路原件燒毀.個人認為b相直接接地不妥!

hls63

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 158 點
下載積分: 11179 分
在線時間: 144(小時)
注冊時間: 2012-08-03
最后登錄: 2025-01-05
查看hls63的主題 / 回貼

11樓發表于: 2013-02-05 21:38

只看該作者 | 小中大

電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊必須接有熔斷器，副邊必須可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

施工、安裝要點
1、副邊繞組連同鐵心必須可靠接地。
2、副邊絕對不容許短路。
