1：HAKKO V710的觸摸屏報警怎么設置
:2：有個設備我把屏幕的程序?qū)С鰜砹说�是找不到�?bào)警的設置啊
:3：還有就是我導出來的屏幕畫面上的字怎么沒有顯示啊，
:4：有一個新的HAKKO V710C的屏幕把老屏幕上的數據導出，然后導入到新的屏幕上，導入時顯示（屏幕數據沒有設置）請問要設置什么數據啊，
:5：導入到一半是又顯示（一些數據錯誤，ERROR:75(0：))
6：導入完成后顯示：檢測
（一些數據錯誤，ERROR:75(0：))

請幫忙解答一下，謝謝

要與PLC連接才會正常顯示，這個屏編程有點麻煩

1、報警設置非常簡單，在信息中寫入報警后提示的信息，請注意，沒有地址鏈接。在緩沖區設定中設定采集類型為報警，然后指定地址以及前面寫的信息號。
2、在富士Pod中的報警使用非常靈活以及多變，可以在報警控件做，也可以使用圖形庫，總之，方法非常多。
3、如果屏是繁體的，那么在簡體系統上將出現字體無顯示或者亂碼的情況，可以在字體設定中進行修正。
4、如果項目中有使用SRAM的地方，需要首先利用屏中的菜單功能將屏的SRAM進行格式化。
5、Err75代表畫面數據與機型不同，在軟件中將你要下載的項目機型修正為你實際的機型。

Good Luck~

學習了。。。。



謝謝，學習了
1：還有個問題我把屏幕的程序?qū)С鰜碛肰-SFTV5打開，屏幕上的字沒有顯示，請問怎么設置？
2：我在信息欄中看到了全部的報警顯示文本，但是顯示文本前的代碼“如05377,05378..........怎么與PLC里的信號連起來，在那里可以修改或編輯，

引用

引用第5樓xizux于2013-05-03 03:14發表的  :
謝謝，學習了
1：還有個問題我把屏幕的程序?qū)С鰜碛肰-SFTV5打開，屏幕上的字沒有顯示，請問怎么設置？
2：我在信息欄中看到了全部的報警顯示文本，但是顯示文本前的代碼“如05377,05378..........怎么與PLC里的信號連起來，在那里可以修改或編輯，

1、前面已經說過語言的問題了，或許你可以上傳項目文件，我?guī)湍憧匆幌隆?br />2、在系統緩沖區設定中進行報警地址的鏈接。

Good Luck~

1.HAAKO觸屏報警設置與其它類型的相似，你與PLC連接后，希望PLC程序中哪個報警點顯示，你在
觸屏就設置哪個(例如： 程序中Y0，在觸屏中直接寫上就可以了 Y0電機過載），我不清楚你所說的
是關于什么方面的報警？

2.HAALO的觸屏是可以設置的，如果沒有顯示是因?yàn)槟阈碌挠|屏沒有設置好，老的程序超出了新的程序所設置的范圍

雖然一直在用這個觸屏，但碰到的問題并不是很多，也許我所說的幫不了你什么，一起討論

請幫忙看一下這個程序的報警，和調程序的功能是怎么實現的，這個程序是日本人編寫的，大家可以下載看看，研究一下。

引用

引用第8樓xizux于2013-05-06 14:29發表的  :
請幫忙看一下這個程序的報警，和調程序的功能是怎么實現的，這個程序是日本人編寫的，大家可以下載看看，研究一下。

報警通過宏以及間接尋址來實現。

多語言通過使用圖形庫切換不同的圖片來實現。

Good Luck～

它的報警輸入信號與報警信息怎么對應的，（如：PLC的 X , M, D, Y, .....這些信號的輸入或輸出觸摸屏怎么顯示報警頁面和相關的信息。還有它的顯示頁面上的字怎么調有圖形庫的，

引用

引用第10樓xizux于2013-05-06 16:16發表的  :
它的報警輸入信號與報警信息怎么對應的，（如：PLC的 X , M, D, Y, .....這些信號的輸入或輸出觸摸屏怎么顯示報警頁面和相關的信息。還有它的顯示頁面上的字怎么調有圖形庫的，

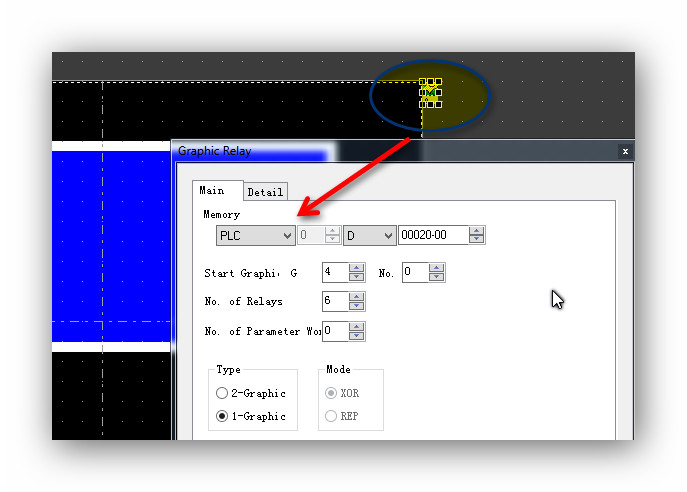

圖形標記可以進行組態，通過地址賦予不同的值來調用不同編號的圖形，從而完成了語言的切換，這種方式的優點是不需要CF卡就可以切換，且與傳統不使用CF切換語言的方式的優點在于不需要刷新屏幕。缺點在于組態者的工作量太大。




至于報警，只能舉出其中的部分說明，因?yàn)橥耆�去看會非常浪費時間，通過下圖來告訴你其報警是如何完成的。

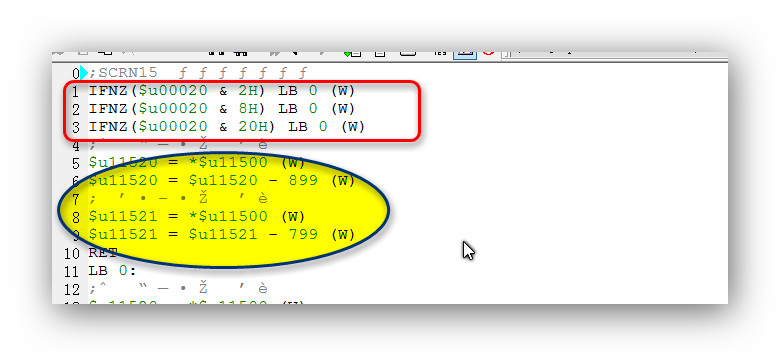

其通過在信息中組態需要顯示的報警信息，通過控制信息的控制地址$u11520與$u11521中的值不同來顯示不同的報警地址，沒有外部地址的對應內部地址。

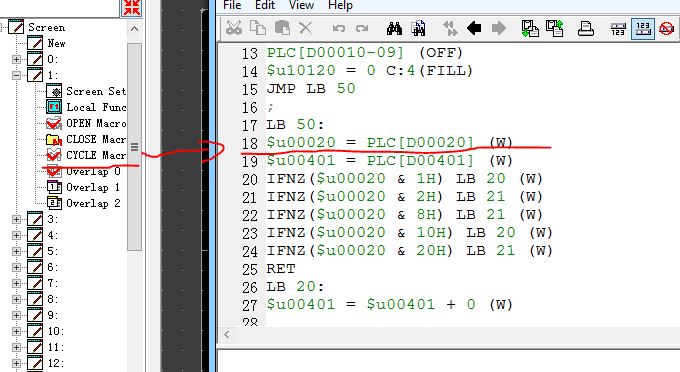

通過對內部地址&u20判斷來調用對應的間接尋址，讀取對應的報警號（其實就是對應的地址編號而已）

然后通過循環宏，來不斷的將外部地址值賦予$u20，從而完成整個報警過程。

這種報警的缺點在于由于沒有組態系統緩沖區，因此無法進行歷史查詢，嚴格意義來說，其知識一個錯誤的提示信息，并不能算報警。



Good Luck~
