工控人家園 綜合討論 用三菱實現峰值檢測

huamantang

級別: 家園常客

精華主題: 0
發帖數量: 341 個
工控威望: 548 點
下載積分: 1842 分
在線時間: 288(小時)
注冊時間: 2010-01-08
最后登錄: 2025-08-29
查看huamantang的主題 / 回貼

樓主發表于: 2013-05-08 16:32

只看樓主 | 小中大

圖片：

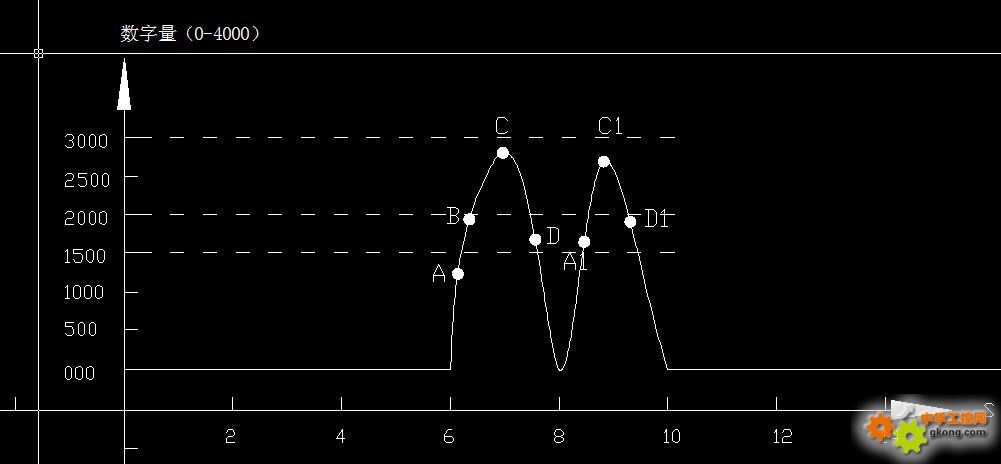

我用三菱FX2N加AD模塊，檢測出的模擬量圖形大致如圖，如何分別求取各個峰值（封頂和封底）？

john42tw

級別: 網絡英雄

精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56879 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-08-29
查看john42tw的主題 / 回貼

1樓發表于: 2013-05-08 17:42

只看該作者 | 小中大

用D值比較
---[> D0  D2]------[MOV  D0   D2]
---[< D0  D4]------[MOV  D0   D4]

D0量測值
D2 最大值
D4  最小值

在一定的時間內  就是波峰波底

木皮

學海無涯

級別: 家園常客

精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的主題 / 回貼

2樓發表于: 2013-05-10 09:00

只看該作者 | 小中大

M8000------MOV D0 D10
D10>D12---MOV D0 D20
I
MOV D10 D12
D12<D10--------T0 D210
LDT0---D20 D200
D0為信號源，D210為半波長 D200為存儲器

大家好才是真的好
