樓主發表于: 2013-08-14 10:26

只看樓主 | 小中大

如題，晶體管輸出的PLC如果接中間繼電器需要在繼電器線圈端并聯續流二極管嗎，好像這么做的不多吧。不接的話晶體管容易壞嗎？

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1048 個
工控威望: 4909 點
下載積分: 7370 分
在線時間: 2581(小時)
注冊時間: 2010-06-24
最后登錄: 2025-12-22
查看znz43的主題 / 回貼

1樓發表于: 2013-08-14 10:54

只看該作者 | 小中大

電感負載在斷開瞬間，可產生10倍于供電電壓的反電勢，很容易擊穿晶體管。加比不加好。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

wuhanhaitai

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 137 點
下載積分: 545 分
在線時間: 8(小時)
注冊時間: 2013-08-12
最后登錄: 2013-10-09
查看wuhanhaitai的主題 / 回貼

2樓發表于: 2013-08-14 12:50

只看該作者 | 小中大

加二極管比不加好。最好加一組電阻電容放電。

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1944 個
工控威望: 2154 點
下載積分: 11271 分
在線時間: 897(小時)
注冊時間: 2007-08-28
最后登錄: 2025-12-22
查看yerong的主題 / 回貼

3樓發表于: 2013-08-14 16:24

只看該作者 | 小中大

1N4007 一兩毛錢

thcgw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 389 點
下載積分: 1029 分
在線時間: 283(小時)
注冊時間: 2009-02-20
最后登錄: 2018-02-05
查看thcgw的主題 / 回貼

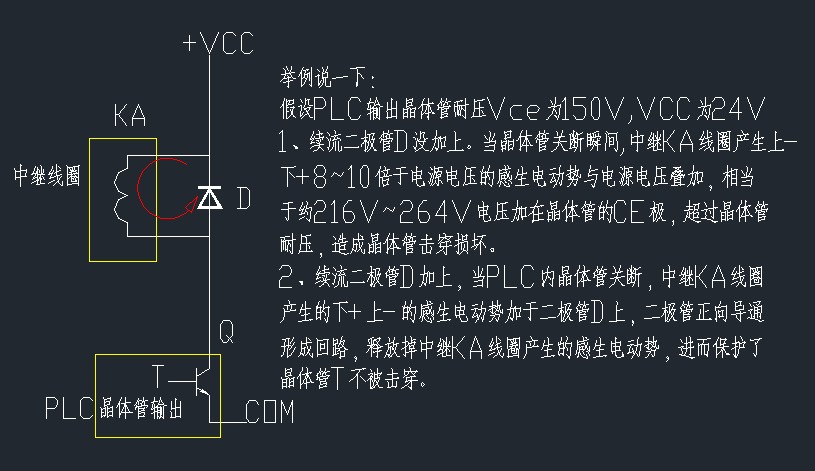

4樓發表于: 2013-08-14 17:56

只看該作者 | 小中大

本帖最近評分記錄：

下載積分:+1(ykykkhor) 好貼好貼！

下載積分:+1(ljl5130) 熱心助人！

xiaoqizi

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 442 個
工控威望: 1320 點
下載積分: 2410 分
在線時間: 718(小時)
注冊時間: 2009-07-06
最后登錄: 2025-12-20
查看xiaoqizi的主題 / 回貼

5樓發表于: 2013-08-14 23:38

只看該作者 | 小中大

話是不錯,不過對動作時間有要求的地方不一定適用,直接加二極管會導致線圈釋放時間明顯加長.需要合理設計

本帖最近評分記錄：

下載積分:+1(longfei1982) 我也碰到了這樣的問題， ..

下載積分:+1(ykykkhor) 感謝分享！

leechonghua

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 701 個
工控威望: 1858 點
下載積分: 2264 分
在線時間: 1069(小時)
注冊時間: 2011-06-01
最后登錄: 2025-12-22
查看leechonghua的主題 / 回貼

6樓發表于: 2013-08-15 09:17

只看該作者 | 小中大

引用
引用第5樓xiaoqizi于2013-08-14 23:38發表的 :
話是不錯,不過對動作時間有要求的地方不一定適用,直接加二極管會導致線圈釋放時間明顯加長.需要合理設計

控制時間要求高的地方可以用固態繼電器��！一般PLC 晶體管輸出的內部都有吸收或續流回路以及箝位回路。大可滿足一般感性負載要求！

abadguy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 286 個
工控威望: 483 點
下載積分: 1506 分
在線時間: 235(小時)
注冊時間: 2012-08-21
最后登錄: 2025-05-21
查看abadguy的主題 / 回貼

7樓發表于: 2013-08-15 10:13

只看該作者 | 小中大

呵呵，各位大神辛苦了

shfxfa

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 624 個
工控威望: 810 點
下載積分: 2908 分
在線時間: 411(小時)
注冊時間: 2011-09-09
最后登錄: 2013-11-20
查看shfxfa的主題 / 回貼

8樓發表于: 2013-08-15 13:12

只看該作者 | 小中大

還是要加一個的，4007

tjjshd

繼電器段接片生產

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 76 個
工控威望: 163 點
下載積分: 405 分
在線時間: 65(小時)
注冊時間: 2007-10-06
最后登錄: 2025-10-27
查看tjjshd的主題 / 回貼

9樓發表于: 2013-08-15 15:46

只看該作者 | 小中大

很多問題都是這樣
