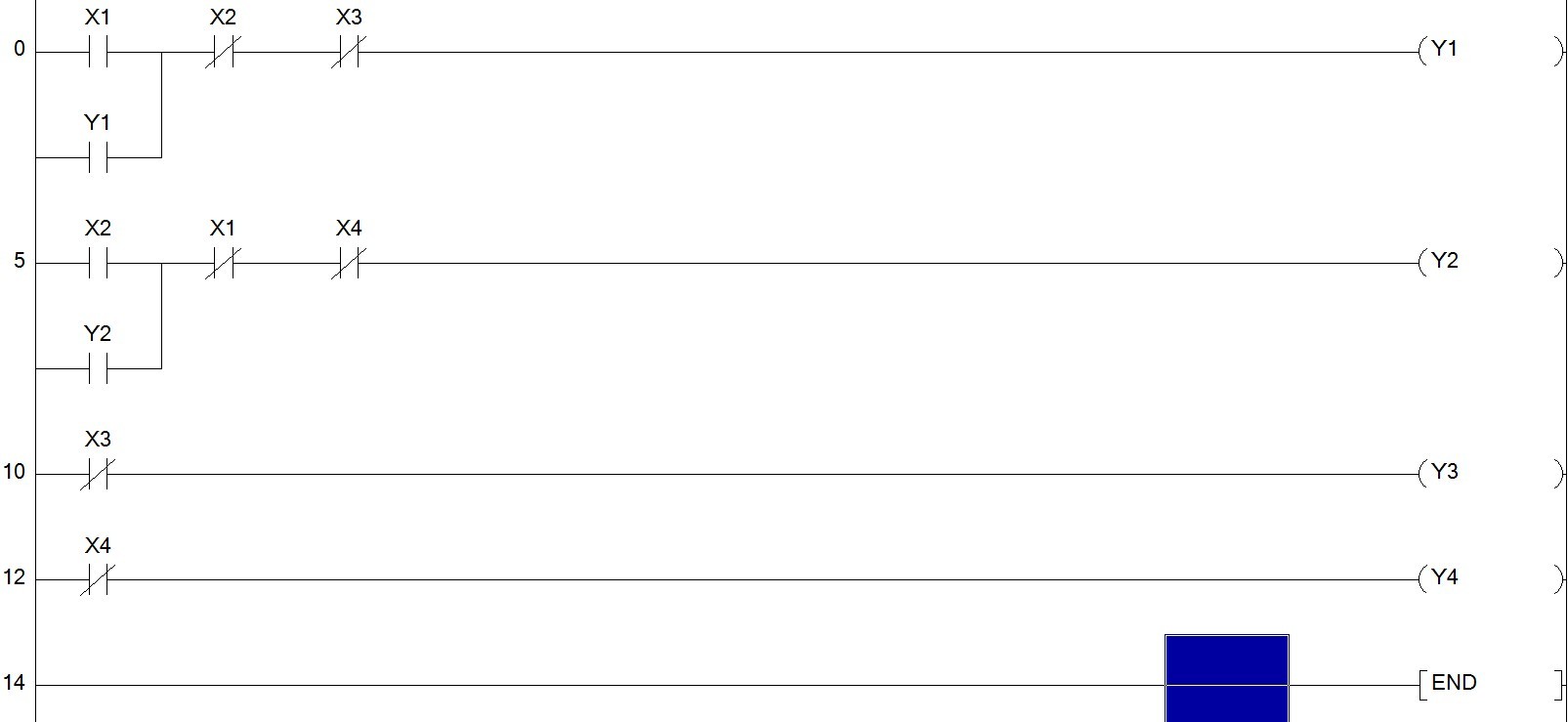

這圖里面X1和X2是開關，是互鎖的。X3和X4是感應開關，是感應門到位置沒有。Y1和Y2是驅動電機的線圈。 Y3和Y4是指示燈。位置指示燈。


    我感覺那里沒做好， Y1和y 2靠什么停下來，是在X1常開那里串個X4常開嗎？

仿真,和真的還是沒法比,就算人寫得對的程序,到了仿真就不能用了,但是你拿去寫PLC,實際的那種,再加個真的觸摸屏,這樣仿真才叫仿真,我就試過很多回,仿真軟件里不能運行的,我接實際的屏,和實際的PLC,一切正常

首先你少一個總停止按鈕，一旦接通Y1 Y2中任何一個，你就會有一個線圈導通。
第二給你個建議請不要直接驅動。用輔助繼電器驅動

1.感應開關 是常開或常閉
  常開:Y1 Y2 不會通
  常閉:Y3 Y4 一開始就會亮

2.互鎖:一般會採Y互鎖

        這個有開關也互鎖的，加上接觸器互鎖，就是雙重互鎖。
    y1 和y2是驅動交流接觸器的線圈。X3和X4是門的位置開關，就是說 Y1驅動門到X4 位置就會自動停止，我主要就是需要解決這個問題，我是那里沒做到，所以沒法實現Y1驅動門到X4就自動停下來。

    原諒我沒說明白，這里還有個沒說明白，就是y1停止是靠X4來實現的。

x3和x4弄個常開在指示燈驅動

既然Y1得電自鎖后要靠X4來斷開，那第0步中的X3應換成X4.
