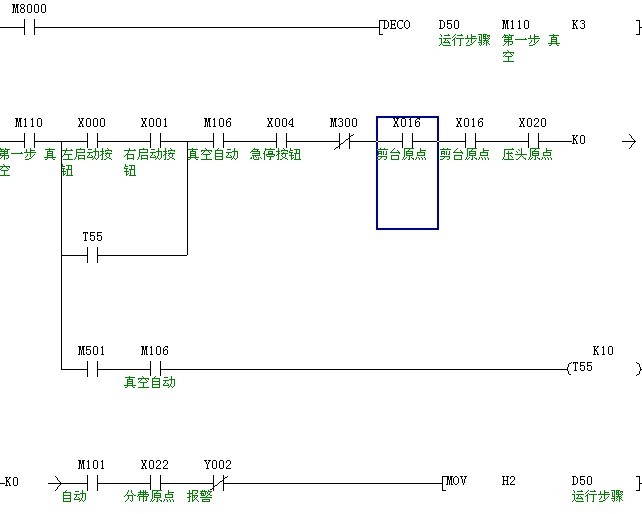

自學PLC一個多月了，今天把一臺聯得的ACF貼附機程序下載
下來看了下，發現供應商的編程很有創意，用DECO譯碼指令
和MOV指令控制輔助繼電器M來代替步進指令，覺得很新奇，
特來和大家分享一下。



追加：哪位高手能說一下這種編程方法的優點與缺點嗎？

遇到需要雙線圈的就要傻眼了……

既然系統提供S寄存器，為何不用呢？

Good Luck~

引用

引用第1樓cvlsam于2013-09-05 21:57發表的  :
遇到需要雙線圈的就要傻眼了……

既然系統提供S寄存器，為何不用呢？

Good Luck~

看來老兄是高手啊，可能雙線圈輸出的比較少吧！呵呵

引用

引用第1樓cvlsam于2013-09-05 21:57發表的  :
遇到需要雙線圈的就要傻眼了……

既然系統提供S寄存器，為何不用呢？

Good Luck~

確實如此

雖然很 “新奇” ，除非控制的東西很少，（輸入、輸出很少）

如果程序復雜，壞了維修不好辦了！

其實這種設計，我認為故意這樣設計的，是為了讓廠家壞了，如果不是高手，無法自己維修。
如果按通俗設計，一般學PLC的都可以維修。

其實跟移位指令差不多的，順序控制最學用的就是譯碼指令與移位指令。

路過瞧瞧

Q 系列有S ，狀態轉移么？  我們也用樓主 這種方法 做升降機的動作。

其實這種方法很好用，尤其是在臺車控制站位的時候非常合適，我就經常用

呵呵！學習啦！

引用

引用第4樓wy159357于2013-09-06 09:07發表的  :
這樣子，出了問題查故障，可得好好的想想譯碼過程了（藏的好）

其實也不是很難把？我一個自學PLC一個多月的人都能看懂并且寫出注釋，別人也能把？

引用

引用第1樓cvlsam于2013-09-05 21:57發表的  :
遇到需要雙線圈的就要傻眼了……

既然系統提供S寄存器，為何不用呢？

Good Luck~

初學者才會犯雙線圈錯誤，避免雙線圈錯誤也很簡單，多用輔助繼電器，最后再合并輸出，邏輯也很清楚。
PLC剛推出時多用步進指令，后來發展了，高級指令也多了，就不用步進了
