工控人家園 綜合討論 請教：壓力變送器如何與FX2N-2AD接線？

000518

級別: 略有小成

精華主題: 0
發帖數量: 118 個
工控威望: 309 點
下載積分: 1049 分
在線時間: 427(小時)
注冊時間: 2008-12-18
最后登錄: 2025-08-25
查看000518的主題 / 回貼

樓主發表于: 2013-10-26 10:40

只看樓主 | 小中大

請教：壓力變送器為4-20mA信號，1根電源、1根信號、1根地線。如何與三菱的FX2N-2AD模塊接線？

ytzidonghua

plc 觸摸屏自動化技術培訓等電話0535-6380506

級別: 網絡英雄

精華主題: 0
發帖數量: 2630 個
工控威望: 7250 點
下載積分: 9661 分
在線時間: 415(小時)
注冊時間: 2006-09-27
最后登錄: 2025-08-31
查看ytzidonghua的主題 / 回貼

1樓發表于: 2013-10-26 11:33

只看該作者 | 小中大

串到里面
24V+接變送器+ 變送器—接模塊
哪塊—接24的負

plc 觸摸屏變頻器編程電纜，plc培訓等
plc觸摸屏遠程下載，遠程監控
手機APP監控plc
QQ 365871920
電話13396452298
www.ytleader.com

000518

級別: 略有小成

精華主題: 0
發帖數量: 118 個
工控威望: 309 點
下載積分: 1049 分
在線時間: 427(小時)
注冊時間: 2008-12-18
最后登錄: 2025-08-25
查看000518的主題 / 回貼

2樓發表于: 2013-10-26 12:18

只看該作者 | 小中大

沒看懂，大蝦能畫個圖嗎？

john42tw

級別: 網絡英雄

精華主題: 0
發帖數量: 1300 個
工控威望: 6131 點
下載積分: 56879 分
在線時間: 1139(小時)
注冊時間: 2012-04-24
最后登錄: 2025-08-29
查看john42tw的主題 / 回貼

3樓發表于: 2013-10-28 08:34

只看該作者 | 小中大

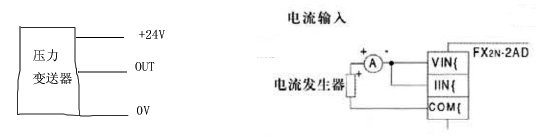

+24V--------------DC24+(DC24V電源)
0V-----------------DC0V (DC24V電源)
COM--------------DC0V (DC24V電源)
OUT---------------I IN

本帖最近評分記錄：

下載積分:+3(000518) 真誠感謝！
