本人做三菱的服務，但完全不了解西門子。現有一客戶用的是西門子S7-200PLC和三菱的tp1020的觸摸屏，通訊不了。請問一下西門子的通訊線是什么型號？是rs422還是rs232？ PLC那一頭的端子定義是怎樣的？我打算自己給他做一根，  西門子的資料太大了，我又不懂西門子，查了半天也沒找到能用的，求大家?guī)蛶兔Π?img src="images/post/smile/default/lovely.gif" />
也可以QQ聯系，QQ 1060311346 ，謝謝啦

用RS232接頭的PPI編程線纜即可，簡易的200通訊線幾十元一根，還是相當便宜的。

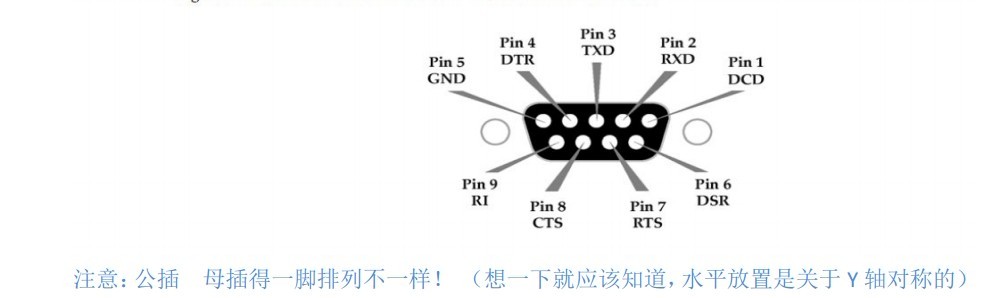

附上三菱觸摸屏接口定義圖， 1所指的rs422即是三菱觸摸屏通訊口。西門子PLC上的通訊口是9針的DB9M頭（附圖，但是接口定義我不知道，圖上的應該是不對的）想要西門子通訊口的每個針的定義，這樣我把這根線拆了自己連上就能用了，成本不過一二十塊，求助啊求助啊

手冊：

誒，西門子PLC是485的通訊口，三菱觸摸屏是422的口，通訊協議都不一樣，還要搞一個485轉422的頭子，頭大啊
