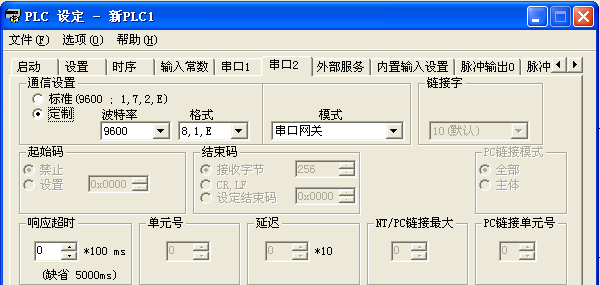

PLC設置

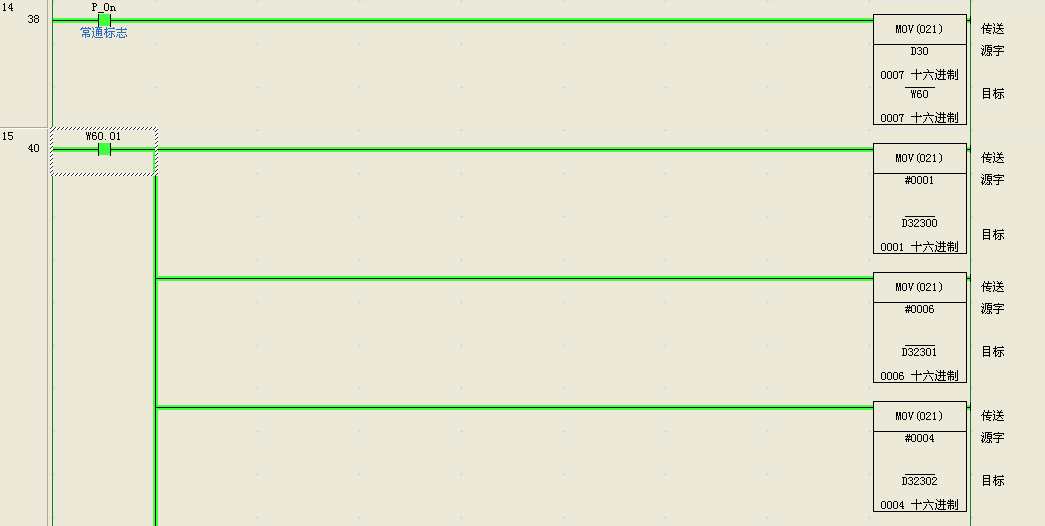

程序



w60.01為0.1s脈沖
D32300 變頻器站號
D32301 向變頻器保持寄存器寫入數據
D32302 發送字節數

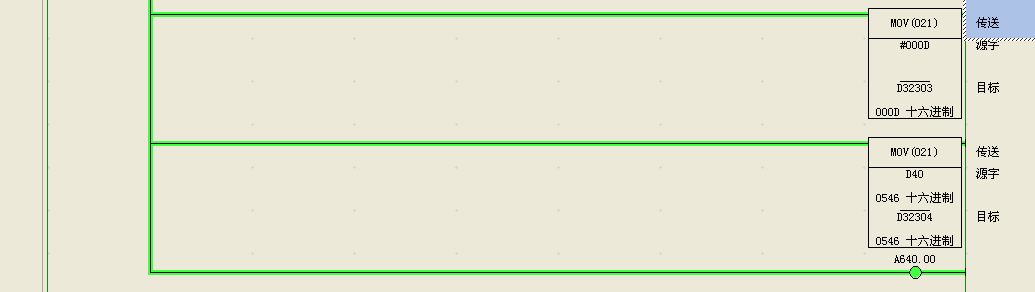

D32303 數據寫入到41004寄存器
D32304 需寫入的數據

D40為寫入數據SV值

以上方法不知哪里錯了，總是不能寫入運行頻率到變頻器的41004寄存器。請熟悉MODDBUS通訊的朋友指教。謝謝！

變頻參數設置于PLC相同。運行方式為外部控制，運行頻率為通訊方式。

三菱變頻器的缺省波特率是19200
三菱變頻器的運行頻率（RAM）地址是40014
三菱變頻器的運行頻率（E2PROM）地址是40015

你那個D32303不是應該傳送41004……40014這個地址嗎，……

這程序

引用

引用第3樓kadgai于2013-11-29 10:51發表的  :
你那個D32303不是應該傳送41004……40014這個地址嗎，……

寫錯了，是40014的。地址為40014-40001=13，轉換成16進制就是0D。

感謝以上朋友關注！

引用

引用第5樓yy1114于2013-11-29 11:35發表的  :

寫錯了，是40014的。地址為40014-40001=13，轉換成16進制就是0D。

呵呵，成功了么？這些對著協議寫就可以正確通訊，不過那個A460.00最好不要接在傳送后面，因?yàn)樵贑PU繁忙的時候會出現傳送錯誤

還沒能通訊上去，原程序中寫的就是40014，即0D。

學習了

學習學習

引用

引用第8樓yy1114于2013-11-29 19:50發表的  :
還沒能通訊上去，原程序中寫的就是40014，即0D。

周末沒回復不好意思，請問下40014，為什么你要減去40001
