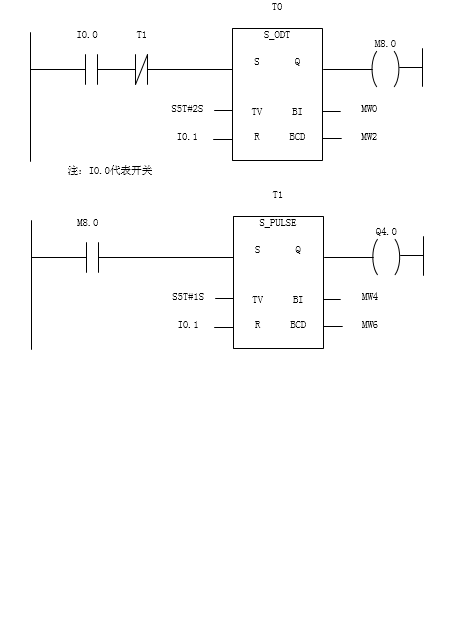

不能吧，M8.0導通就置位了啊。其實不就是周期震蕩么，應該是兩個S_PLUSE來做吧

為什么不用仿真呢？經仿真不能實現，

脈沖定時器：如果輸入端的信號狀態從"0"變?yōu)?quot;1"(RLO中的上升沿)，則定時器將啟動。只要輸入為"1"，定時器就將繼續運行指定的1秒時間。如果定時器達到預定時間前，輸入的信號狀態從"1"變?yōu)?quot;0"，則定時器將停止。如果復位輸入端的信號狀態從"0"變?yōu)?quot;1"，而定時器仍在運行，則時間復位。

只要定時器運行，輸出端Q4.0就是邏輯"1"，如果定時器預設時間結束或復位，則輸出端Q4.0變?yōu)?quot;0"

多謝樓上的朋友解答，指導。只是看PPT學習資料，還沒有入門。

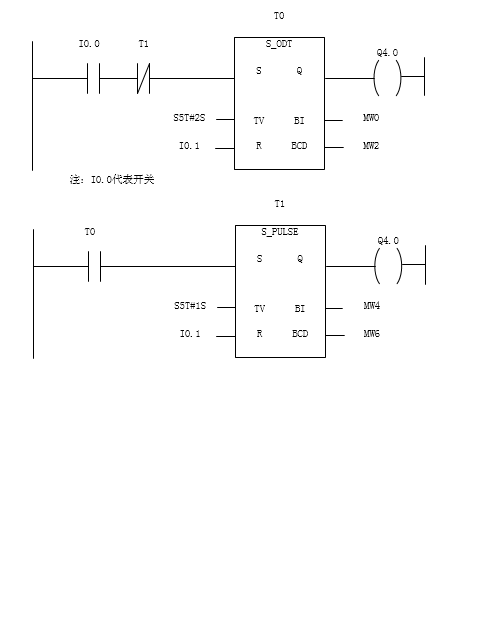

請看下圖，可以實現不？
