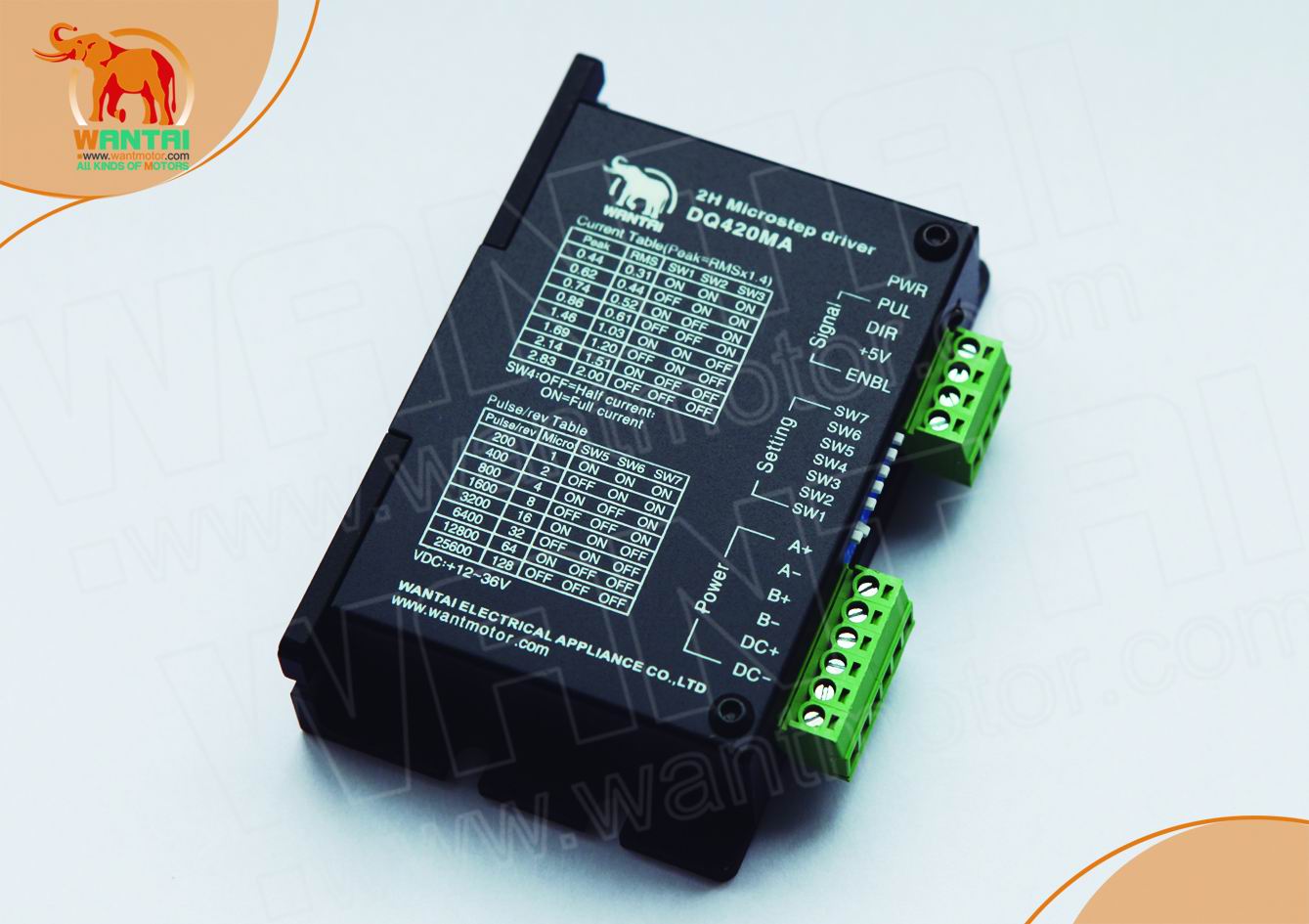

最近從網上買了個步進電機和驅動器，自己在家學習用的。要接線了才從驅動器網頁上的最下角寫了只能共陽極說只能由于npn輸出的低電平有效的plc。而且驅動器上只有一個+5v的公共端，圖片如下。我的plc是三菱的fx1n。請問能接線嗎？應該怎么接啊？不敢接，害怕把plc燒了。

好好看看FX1N的說明書和步進的說明書上面有說怎么接

引用

引用第1樓killking998于2013-12-23 20:41發表的  :
好好看看FX1N的說明書和步進的說明書上面有說怎么接

那么fx1n是npn輸出嗎？我理解不了啊！正常接不都是com接電源負極，電源正極串負載再接輸出啊，跟這個驅動怎么接啊？com不能接+5v吧！npn輸出低電平有效是啥意思？不懂。有plc的輸出公共端是+24v的嗎/

+5v:接24V，串2.4K電阻，脈沖和方向接PLC輸出

引用

引用第3樓王大餅于2013-12-23 21:20發表的  :
+5v:接24V，串2.4K電阻，脈沖和方向接PLC輸出

可是plc輸出的com接哪里啊？貌似沒有形成回路啊！！

COM已在PLC里型成回路了

說明書上寫的很清楚的包括接法只要看就按說明書接就行

可以用的。但是如果是西門子的plc你就不好用了

驅動器可以雙向接，驅動器內部可以改，問一下驅動器廠家

引用

引用第4樓李小響于2013-12-23 22:20發表的  :

可是plc輸出的com接哪里啊？貌似沒有形成回路啊！！

接+5V開關電源上的0V

謝謝大家，明白了。com是接電源負極的。

可以啊，驅動器+5V接24V, PLC的COM接電源0V,  Y0或者Y1輸出串2.2K電阻接驅動器即可。
