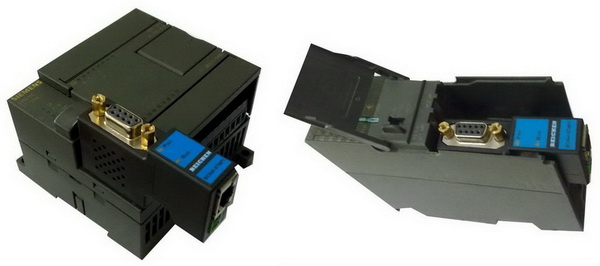

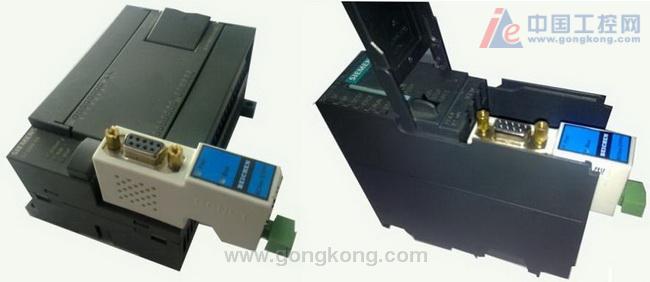

BCNet-S7PPI 為滿足日益增多的工廠設備信息化需求（設備網絡化監控和生產管理）而設計，用于西門子S7200控制系統設備的遠程以太網數據采集，采用BCNet-S7PPI可以輕松構建大規模生產管理系統。支持西門子S7以太網通訊驅動，包括Microwin編程軟件、PC Access（S7200 OPC服務器）等。S7200，S7300以太網通訊處理器BCNet-S7PPI/MPI，用于西門子S7200,S7300PLC程序下載，聯網通訊，遠程監控。圖片所示，可以直接用網線連接電腦進行上傳下載程序。

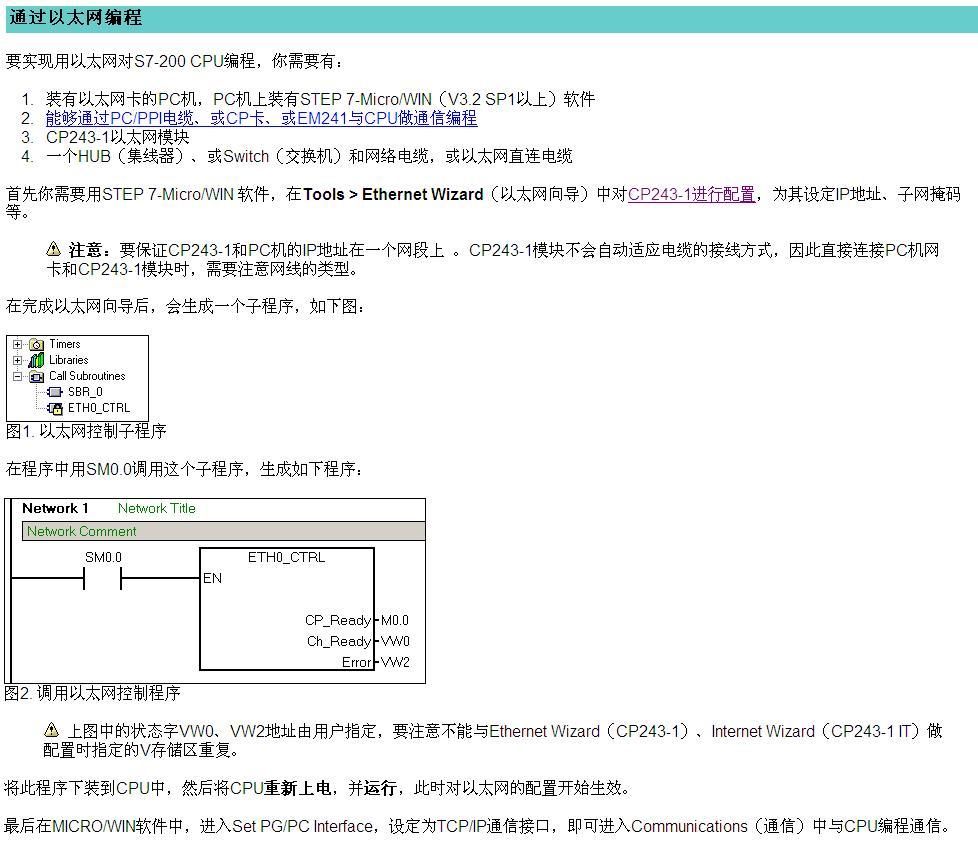

CP243-1編程：

首先用網線，得設置IP    電腦上設成192.168.0.3             觸摸屏上設成192.168.0.2           同時在下載管理窗口中，計算機名或IP地址填上  觸摸屏的IP地址

要設一下IP地址

引用

引用第14樓濟南電氣于2014-01-15 13:51發表的  :
首先用網線，得設置IP    電腦上設成192.168.0.3             觸摸屏上設成192.168.0.2           同時在下載管理窗口中，計算機名或IP地址填上  觸摸屏的IP地址

謝謝了，觸摸屏的網線和編程線都成功了，觸摸屏與電腦的網線連接好簡單方便哦。但是現在PLC與電腦和觸摸屏的網線連接出問題了，這些試過了，但是還不行，現在在研究觸摸屏，200，cp243-1的以太網連接，也是不行，至今沒有做出來，只能慢慢研究了，誰都說不清楚呀，

需要一根PC/PPI線纜，把設置好的CP243-1參數下載到PLC中；
然后斷電重啟。

經過以上步驟，CP243-1設置才會生效，才能嘗試用電腦通過網線連接PLC。

老天呀，到現在還是通信不上，PLC200，cp243-1，smaet700IE，交換機，網線，各種設置都做過改動，就是沒有反應。各位大神，想知道觸摸屏和200通信上，會有什么反應現象？燈的變化，還有其他什么？

觸摸屏和200通信，按照第一頁的圖片所示，把smart700的IF1B口和PLC的編程口連起來就行；
如果你有西門子的總線接頭，那么按照A-A/B-B的方式連上去就可以了；
如果沒有，那么用9針插頭，按照3-3/8-8的方式接線，之后插到兩個接口上就可以建立通訊。

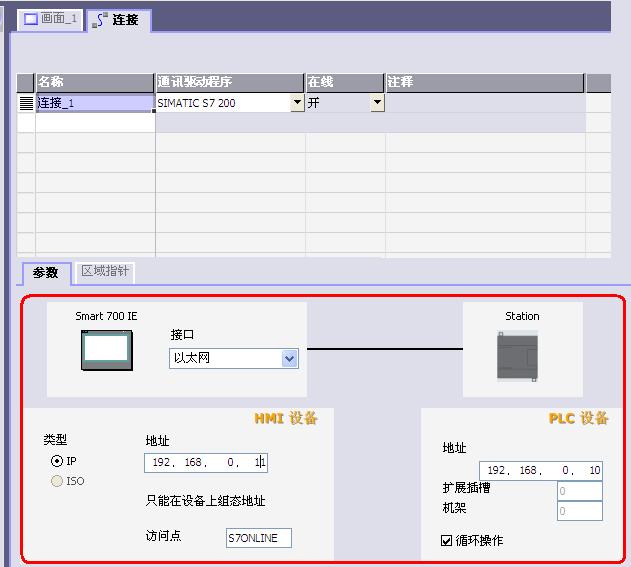

這里是怎么設置的？
