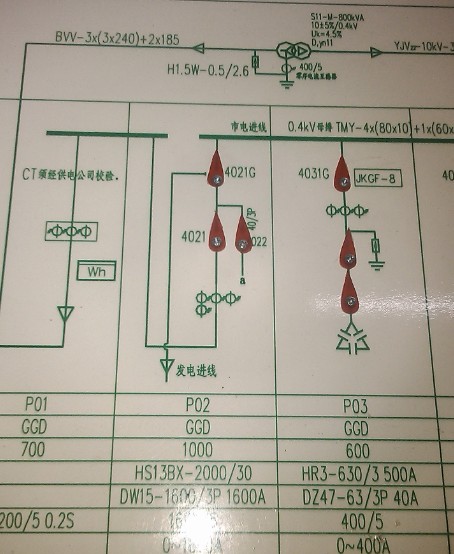

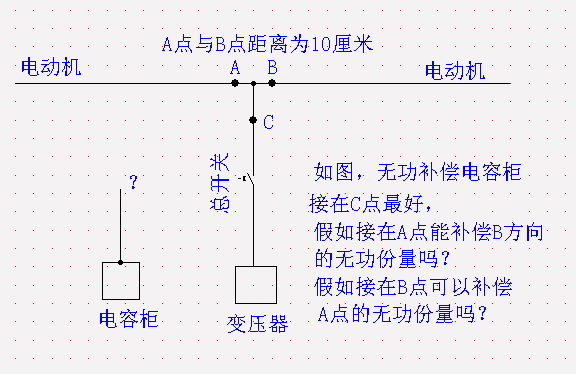

這是配電開關室內的無功補償柜的圖紙，這排無功補償柜實際接在B點，但總感覺變壓器總開關的電流偏大，這排電容柜的接線位置可能有問題，但又說不清楚為什么，大家?guī)臀曳治隹纯矗�謝謝。

就地補償最好

引用

引用第2樓yang888于2014-03-06 22:10發表的  :
感覺是錯誤的，你用鉗表量過嗎？電流過大會燒電容。

母排是扁銅做的，鉗表的鉗不夠長，量不了。
“電流過大會燒電容”？有這種事？？？說說看

電容柜接在A、B、C點都可以，要看取樣信息在那里給

集中補償接在哪點一樣只要是主母排就行，主要看功率因數控制儀電流取樣位置是很重要的。總開關電流偏大不要感覺要看儀表，功率因數補到多少，我的單位是不求有功但求無過只補到0.94-0.96，追求1太危險物業的追求到1發生系統諧振炸補償柜系統過壓損壞了大量的設備，諧振過流會造成主開關跳閘時間很短的。

你還是了解一下補償柜的原理

補償柜補償?shù)氖请妷合辔缓碗娏飨辔坏牟睿�接在那就補不了其它分支

引用

引用第4樓19840803于2014-03-07 08:08發表的  :
電容柜接在A、B、C點都可以，要看取樣信息在那里給

贊同。

裝在A.C.B 的點都可以，但互感器一定要裝在C線上，也就取樣信號的互感器。過去一直都說就地補償比較好，但現在看來也要看情況的，如用的是電纜，這個計算時就要考慮電纜的電容分量的。可能需量與你常規的計算結果有出入！！

裝在A.C.B 的點都可以，但互感器一定要裝在C線上，也就取樣信號的互感器
