仍在學步

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 125 點
下載積分: 1171 分
在線時間: 15(小時)
注冊時間: 2014-03-01
最后登錄: 2014-07-07
查看仍在學步的主題 / 回貼

樓主發表于: 2014-03-21 19:28

只看樓主 | 小中大

圖片：

在進行用調試D700與PLC的通訊時，使用CC-Link QJ61BT11N模塊。但是在GX works2軟件中添加智能模塊的時候沒找到QJ61BT11N模塊，這是為什么？該怎么辦？

[ 此帖被仍在學步在2014-03-23 20:32重新編輯 ]

gz000525

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 321 個
工控威望: 1560 點
下載積分: 76292 分
在線時間: 1007(小時)
注冊時間: 2013-07-19
最后登錄: 2025-10-11
查看gz000525的主題 / 回貼

1樓發表于: 2014-03-22 08:52

只看該作者 | 小中大

在PLC的參數設置里面設置，設置通信方面的

樓主留言：

看了，但是在PLC參數I/O里面沒有通訊的類型（只有輸入、輸出、高速輸入、混合輸入輸出、智能以及中斷這幾個類型）；在CC-Link設置也沒看到設置通訊模塊類型的選項；在智能功能模塊設置里，也沒找到QJ61BT11N這個模塊。
以前使用個AD模塊的時候，直接可以在智能功能模塊里右鍵添加智能模塊，選擇好A/D模塊以后，直接分配個I/O號就行了。但我沒找到QJ61BT11N。

自我解救

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 366 個
工控威望: 2019 點
下載積分: 3374 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-10-17
查看cd_looper的主題 / 回貼

2樓發表于: 2014-03-23 15:11

只看該作者 | 小中大

I/O里面沒必要設定具體模塊型號，你把起始點弄好就可以了，CC-LINK通訊主要設置是在網絡參數里面設置的，比如遠程通訊起始輸入輸出點，起始字地址

樓主留言：

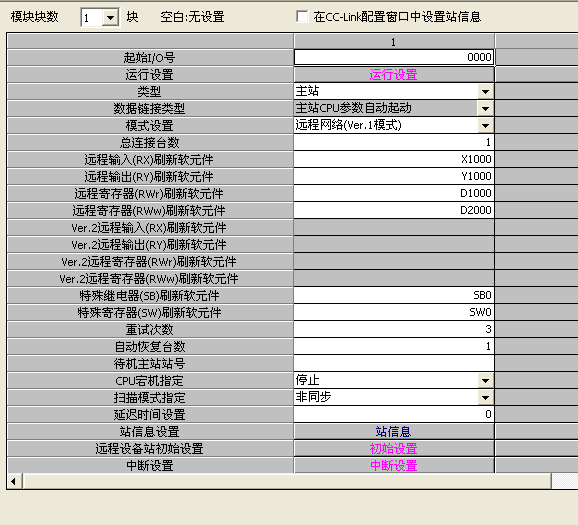

試了，但是CPU還是一直報錯，顯示特殊功能模塊安裝異常�；迳现话惭b了一個QJ61BT11，一個X，一個Y。（我把參數設置截圖給你看看）

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 366 個
工控威望: 2019 點
下載積分: 3374 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-10-17
查看cd_looper的主題 / 回貼

3樓發表于: 2014-03-23 19:32

只看該作者 | 小中大

IO配置參數里面第一個槽位不能空著，選擇智能，32點

樓主留言：

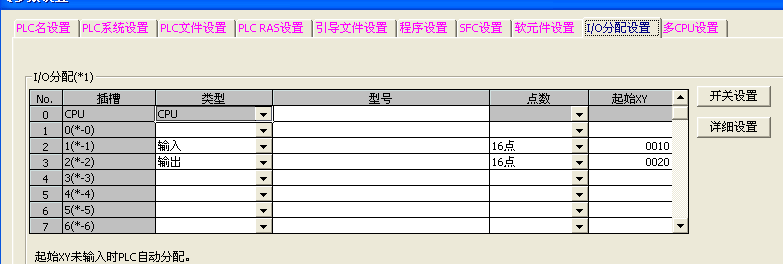

設置不了。你看一下圖片。

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

揚宇

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 211 個
工控威望: 422 點
下載積分: 1729 分
在線時間: 704(小時)
注冊時間: 2007-10-15
最后登錄: 2025-11-01
查看揚宇的主題 / 回貼

4樓發表于: 2014-03-23 20:07

只看該作者 | 小中大

引用
引用第3樓工控新兵蛋子于2014-03-23 19:32發表的 :
IO配置參數里面第一個槽位不能空著，選擇智能，32點

輸入槽的首地址要改為020，輸出槽的首地址要改為030

樓主留言：

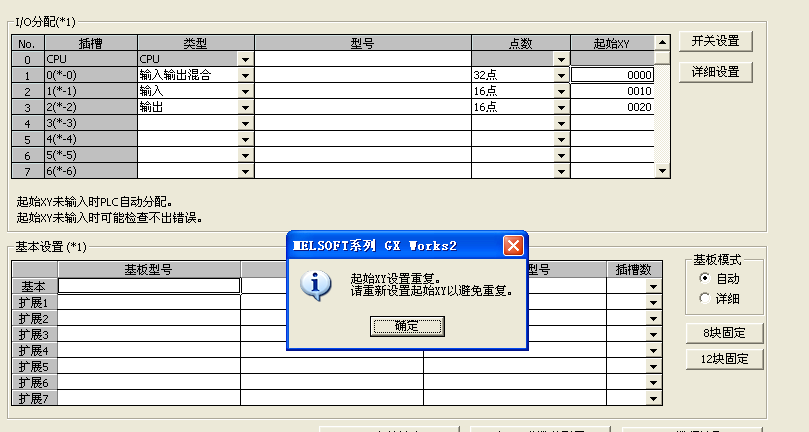

恩，試了。能I/O號能設置，但寫入CPU后，CPU依舊報錯（特殊模塊安裝異常）。順便問一下，為什么必須設置成20、30才行。

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 366 個
工控威望: 2019 點
下載積分: 3374 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-10-17
查看cd_looper的主題 / 回貼

5樓發表于: 2014-03-23 20:49

只看該作者 | 小中大

因?yàn)镃C-LINK模塊占32個點，所以你第二個模塊只能從20開始，你的輸入輸出都只占16個點

樓主留言：

恩。
我現在把QJ61BT11N安裝在CPU后面，然后X安裝在20，Y安裝在30。CC-Link參數設置就是按照上面那張圖設置的。
然后，進行變頻器跟PLC通訊正轉測試，但CPU一直都在顯示模塊安裝異常。
難道QJ61BT11N不需要像加載AD之類的模塊一樣，右鍵智能功能模塊，然后添加QJ61BT11N。

本帖最近評分記錄：

下載積分:+2(仍在學步)

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 366 個
工控威望: 2019 點
下載積分: 3374 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-10-17
查看cd_looper的主題 / 回貼

6樓發表于: 2014-03-23 21:53

只看該作者 | 小中大

你要設備所有電送上，把網絡參數里面CC-LINK設置界面上的在CC-LINK配置窗口中設置戰信息勾上試試
還是不行的話，可以用GX developer設置一下參數呀，還真沒在work2里面設置過CC-LINK

樓主留言：

恩，好的。明天試一下。謝謝。

本帖最近評分記錄：

下載積分:+2(仍在學步)

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

cd_looper

好想放飛自我

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 366 個
工控威望: 2019 點
下載積分: 3374 分
在線時間: 226(小時)
注冊時間: 2013-11-16
最后登錄: 2025-10-17
查看cd_looper的主題 / 回貼

7樓發表于: 2014-03-23 22:58

只看該作者 | 小中大

剛才測試了一下，一開始也和你同樣的問題，總是報警智能模塊參數異常，很納悶。我之前第一個槽位安裝的是QD75，現在扣下來換QJ61BT11N了，而且也更改過參數并寫入了，和你情況一樣。然后我在點了PLC校驗之后才知道，雖然參數修改了并且寫入成功了，而且也有斷電，但是PLC里的參數依然是之前安裝QD75的，也許是我們使用WORK2不多，操作問題吧。之后我直接刪除了PLC參數，重新寫了一下并且灌入后OK。兄弟你可以參考一下。

樓主留言：

恩，按照你說的我試了，行了，不報錯了。太感謝你了，兄弟。

本帖最近評分記錄：

下載積分:+2(仍在學步)

Easy doesn't enter into grown-up life!!!
V:ZQL276438265

yingzhiban

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 237 點
下載積分: 7131 分
在線時間: 220(小時)
注冊時間: 2011-10-06
最后登錄: 2025-09-18
查看yingzhiban的主題 / 回貼

8樓發表于: 2014-03-26 10:54

只看該作者 | 小中大

槽號   占用點數   起始地址
0               32              00
1               16              20
2                16             30
