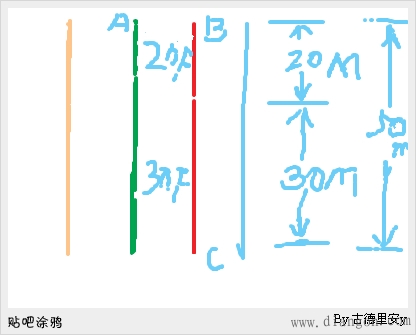

這個一直是困擾廣大電工的，時刻發生在身邊的實際問題，有人總結出電筆尋跡法，針刺法，折彎法，方法可行但有很大局限性，電纜受潮，鎧甲電纜無能為力，今天向大家介紹一種較準確查找斷點的新發——電容法，大家知道電纜電纜相間總是存在分布電容的，我們就利用這個電容去尋找從外表無法發現的斷點，無論是鎧甲的，潮濕的都不在話下，比如有50米4芯電纜有一相不通，如圖
萬用表測出紅色線斷，用萬用表電容檔測出AB電容2nf，AC電容3nf，我們知道在電纜中分布電容是呈線性的，按比例就不難算出斷點在距B點20米，距C點30米處，所以這種方法是可行的，值得推廣的。

說的不太明白，俺沒太看懂。是把表筆放在那個位置測呀？按比例如何算？謝謝。

說得不詳細，沒明白

不錯,好辦法

應該是在電纜頭上找到斷了的那根和其它任意一根進行電容測量，測完一頭測另一頭，得到的電容值相加的總電容值，然后把其中一個值和總電容進行比值，最后總長乘以該比值的到對應電容值的線長，就知道線斷在哪兒了。

支持樓主，是個好方法很實用的

實驗過嗎 理論問題

理論上不錯，但如果情況是在一個橋架或者地溝里面，多跟并行敷設的電纜，例如從10KV/400V的交流變壓器的配電室出來的電纜到同一個車間，并且別的電纜還有大功率的變動負荷狀態。這樣的檢查方式的準確度呢?

如果是照明線錯綜復雜；這個方法失去意義；如果是幾十平方或者幾百平方的線斷了；要么明顯炸開了；要么人為施工或者重物砸斷了；這個方法對于電話線有線電視線等等信號線應該有用的；

頂4樓，感謝分享

這是給我們找斷線口的一個方法，測線的電容需要專門的電容表嗎
還有樓主你用過這種方法嗎。
