樓主發表于: 2014-06-11 21:13

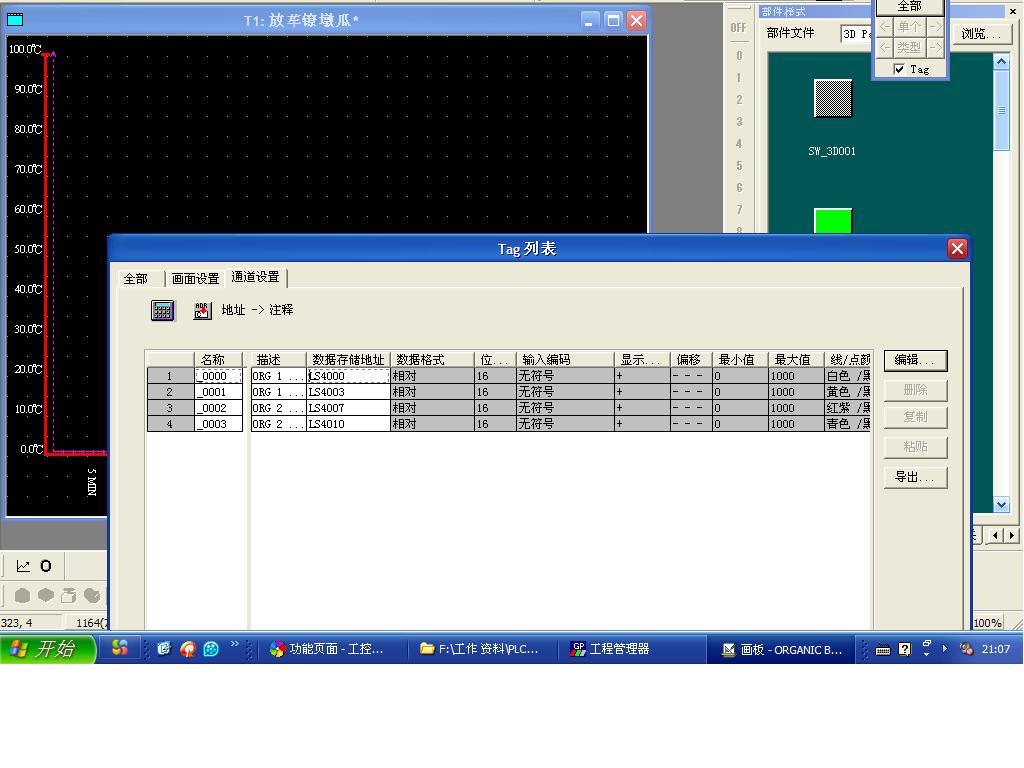

我機臺上Proface2500的觸摸屏內有個溫度監控趨勢圖，是通過數據ICP.CN 7520, RS232 TO RS485的接頭直接鏈接到觸摸屏擴展端口的
曲線地址是LS4000 開始，想請教下，這地址是怎么讀到的！ [upload=1]

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

1樓發表于: 2014-06-11 21:15

只看該作者 | 小中大

圖片怎么出不來呢

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

2樓發表于: 2014-06-11 21:15

只看該作者 | 小中大

[upload=1]

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

3樓發表于: 2014-06-11 21:20

只看該作者 | 小中大

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

4樓發表于: 2014-06-11 21:25

只看該作者 | 小中大

在腳本里找到個擴展SIO 腳本
但是在里面也沒找到LS4000 這個存儲區
想請教下，Proface 是怎么使用擴展口直接讀取到convert 數據并在趨勢圖里顯示出來的

D腳本.txt (12 K) 下载次数:26

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6112 個
工控威望: 7522 點
下載積分: 110390 分
在線時間: 4866(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-17
查看zyfzxh的主題 / 回貼

5樓發表于: 2014-06-11 21:34

只看該作者 | 小中大

引用
引用樓主rubbish223于2014-06-11 21:13發表的 Proface 擴展口讀取溫度曲線地址請教 :
我機臺上Proface2500的觸摸屏內有個溫度監控趨勢圖，是通過數據ICP.CN 7520, RS232 TO RS485的接頭直接鏈接到觸摸屏擴展端口的
曲線地址是LS4000 開始，想請教下，這地址是怎么讀到的！ [upload=1]

請上傳你的工程文件

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

6樓發表于: 2014-06-11 22:00

只看該作者 | 小中大

Stripper090623.zip (23 K) 下载次数:59

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

7樓發表于: 2014-06-11 22:01

只看該作者 | 小中大

溫度信號沒有經過PLC ，是直接通過采集卡轉RS485插在觸摸屏的擴展通訊口的

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6112 個
工控威望: 7522 點
下載積分: 110390 分
在線時間: 4866(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-17
查看zyfzxh的主題 / 回貼

8樓發表于: 2014-06-12 08:26

只看該作者 | 小中大

引用
引用第7樓rubbish223于2014-06-11 22:01發表的 :
溫度信號沒有經過PLC ，是直接通過采集卡轉RS485插在觸摸屏的擴展通訊口的

請上傳你的人機工程文件

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

9樓發表于: 2014-06-12 08:42

只看該作者 | 小中大

不好意思，昨天貼錯了

觸摸屏.rar (329 K) 下载次数:83

rubbish223

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 56 個
工控威望: 250 點
下載積分: 988 分
在線時間: 21(小時)
注冊時間: 2009-08-12
最后登錄: 2017-03-29
查看rubbish223的主題 / 回貼

10樓發表于: 2014-06-12 14:46

只看該作者 | 小中大

人機工程文件上傳好了，麻煩幫我看下！謝謝

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6112 個
工控威望: 7522 點
下載積分: 110390 分
在線時間: 4866(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-17
查看zyfzxh的主題 / 回貼

11樓發表于: 2014-06-12 16:35

只看該作者 | 小中大

圖片：

引用
引用第10樓rubbish223于2014-06-12 14:46發表的 :
人機工程文件上傳好了，麻煩幫我看下！謝謝

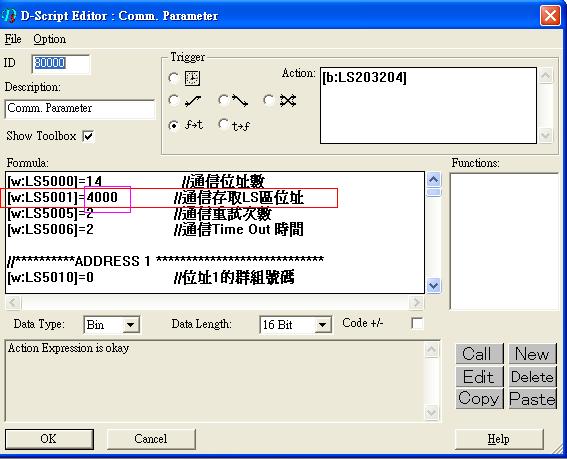

圖中4000所指向的就是LS4000
