工控人家園 綜合討論 松下DF上升沿微分與↑上升沿檢測同一個程序動作先后結果不同

fsjnzhy

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1047 個
工控威望: 2294 點
下載積分: 109010 分
在線時間: 1309(小時)
注冊時間: 2011-12-15
最后登錄: 2022-09-28
查看fsjnzhy的主題 / 回貼

樓主發表于: 2014-07-05 16:15

只看樓主 | 小中大

松下DF上升沿微分與↑上升沿檢測同一個程序動作先后結果不同
X2用DF上升沿微分與↑上升沿檢測的程序

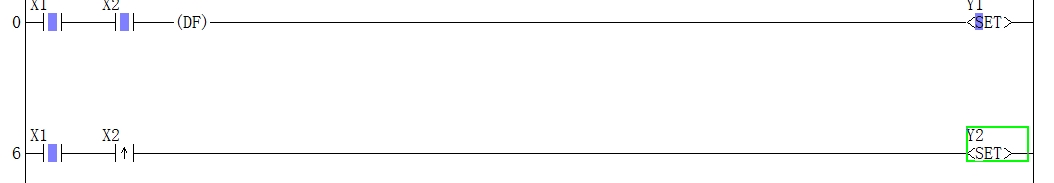

下面是X1先動作X2后動作，Y1、Y2結果

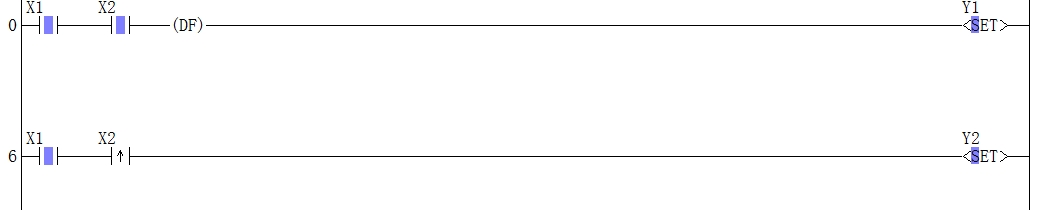

下面是X2先動作X1后動作，Y1、Y2結果

abcde12345

abcde12345

級別: 論壇先鋒

發送短信
加為好友

精華主題: 1 篇
發帖數量: 220 個
工控威望: 1271 點
下載積分: 11167 分
在線時間: 323(小時)
注冊時間: 2012-10-09
最后登錄: 2025-12-16
查看abcde12345的主題 / 回貼

1樓發表于: 2014-07-08 21:52

只看該作者 | 小中大

要是相同了，就說明這機器壞了。X2上微分只是檢測一個掃描周期

yamqq

雅馬哈，愛普生，電裝機器人。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1695 個
工控威望: 5549 點
下載積分: 24898 分
在線時間: 304(小時)
注冊時間: 2008-05-05
最后登錄: 2025-12-16
查看yamqq的主題 / 回貼

2樓發表于: 2014-07-08 21:55

只看該作者 | 小中大

好像是一個是當前周期一個是下一個周期

這個人很懶，什么也沒有留下！

bin1016

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 139 點
下載積分: 42372 分
在線時間: 1049(小時)
注冊時間: 2013-10-11
最后登錄: 2025-09-23
查看bin1016的主題 / 回貼

3樓發表于: 2014-07-08 21:59

只看該作者 | 小中大

同意一樓的說法

fandy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 64 個
工控威望: 234 點
下載積分: 519 分
在線時間: 37(小時)
注冊時間: 2008-11-22
最后登錄: 2025-03-27
查看fandy的主題 / 回貼

4樓發表于: 2014-07-09 17:01

只看該作者 | 小中大

引用
引用樓主fsjnzhy于2014-07-05 16:15發表的松下DF上升沿微分與↑上升沿檢測同一個程序動作先后結果不同 :
松下DF上升沿微分與↑上升沿檢測同一個程序動作先后結果不同
X2用DF上升沿微分與↑上升沿檢測的程序
下面是X1先動作X2后動作，Y1、Y2結果
[attachment=123087]
下面是X2先動作X1后動作，Y1、Y2結果
.......

DF指令是對其前面所有的邏輯接通后做上升沿微分，也就是說，DF指令前的接點全部接通后接通一個周期，而 ↑ 只對使用此符號的單個接點取微分

圖1中
第一行，當X1 X2全部接通時，DF動作一個周期，Y1置位
第二行，因X1先動作（已接通），X2動作時，對X2取上升沿，此時整個通路接通一個周期，所以Y2置位

圖2中
第一行，與圖1中解釋相同
第二行，因X2先動作，此時X2取上升沿，接通一個周期，但此時X1未接通，所以該行不通，Y2不工作，之后再接通X1，因X2的一個上升沿周期已過，Y2并不接通

關鍵在于DF 與 ↑ 的使用不可混淆，DF是對其所在行前面所有指令結果為1時做上升沿微分，而 ↑ 則是對使用其的單個接點取上升沿微分

本帖最近評分記錄：

下載積分:+5(znz43) 好貼好貼！

servo007

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 15 個
工控威望: 147 點
下載積分: 651 分
在線時間: 2(小時)
注冊時間: 2014-07-05
最后登錄: 2014-07-19
查看servo007的主題 / 回貼

5樓發表于: 2014-07-10 23:05

只看該作者 | 小中大

感謝分享，好貼
