當X1閉合時，X2接通一次，Y0得電，X2再接通一次，Y1得電，X2再接通一次，Y2得電。。。。。。。如果我想控制Y0，Y1，的接通時間怎么弄呢，比如X2接通時Y0得電2秒自動關閉。求各位大哥幫幫忙。。。。

這個可以是有X002控制著的延時2秒標志位，替代原X002。

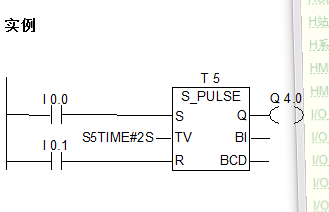

如果輸入端I0.0的信號狀態從"0"變?yōu)?quot;1"(RLO中的上升沿)，則定時器T5將啟動。只要I0.0為"1"，定時器就將繼續運行指定的兩秒(2s)時間。如果定時器達到預定時間前，I0.0的信號狀態從"1"變?yōu)?quot;0"，則定時器將停止。如果輸入端I0.1的信號狀態從
"0"變?yōu)?quot;1"，而定時器仍在運行，則時間復位。

只要定時器運行，輸出端Q4.0就是邏輯"1"，如果定時器預設時間結束或復位，則輸出端Q4.0變?yōu)?quot;0"。


這個是西門子的.....

我只對西門子熟悉一點.

如果你對SFLT不是很熟練的話，這樣的功能可以用一般梯形圖寫。

引用

引用第3樓qinchenglim于2014-08-31 14:43發表的  :
如果你對SFLT不是很熟練的話，這樣的功能可以用一般梯形圖寫。

請問怎么寫

引用

引用第1樓wwcwwc于2014-08-31 13:57發表的 補充問題回復 :
這個可以是有X002控制著的延時2秒標志位，替代原X002。

請問怎么弄呢

就這么地。

引用

引用第5樓scw威偉于2014-08-31 15:03發表的 Re:補充問題回復 :

請問怎么弄呢

引用

引用第6樓wwcwwc于2014-08-31 15:26發表的 Re:Re:補充問題回復 :

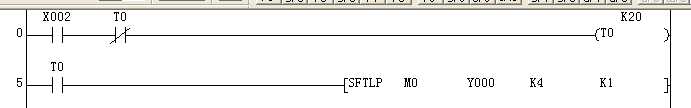

[attachment=125370]就這么地。

如果這樣的話，所有的輸出Y的時間都是一樣的了。

你還可以不輸出y0
直接輸出到中間繼電器...再用一個延時撒.

引用

引用第8樓xyz444于2014-08-31 15:55發表的  :
你還可以不輸出y0
直接輸出到中間繼電器...再用一個延時撒.

我用過了，會影響下一次X1閉合時的動作的

一般編程很少會在過程中直接使用Y點，而是用中間繼電器處理好了再輸出

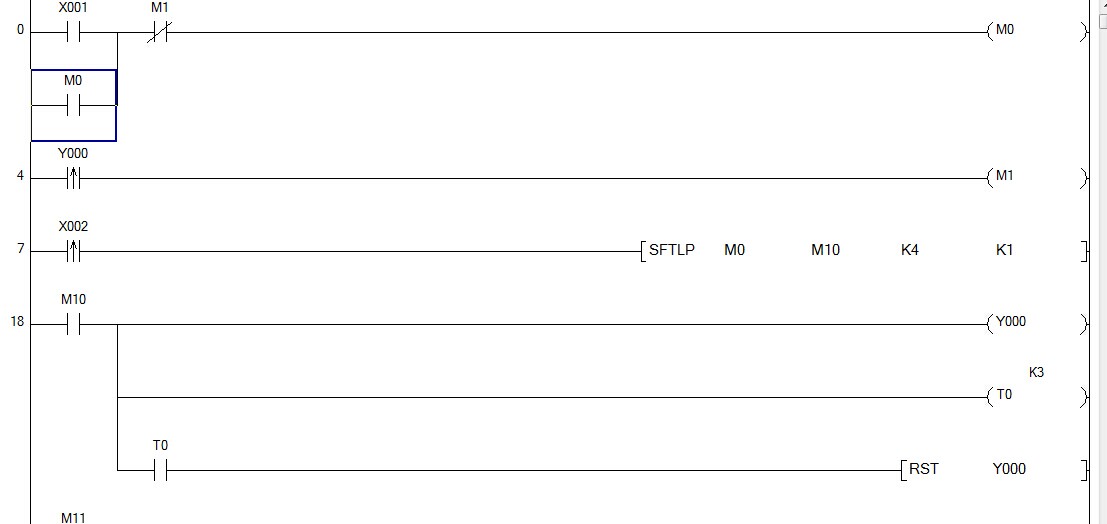

你是說既要位移又要控制每個點的位移時間吧。我編了一個試試。如果把K換成D，在觸摸屏上改時間就方便多了。
