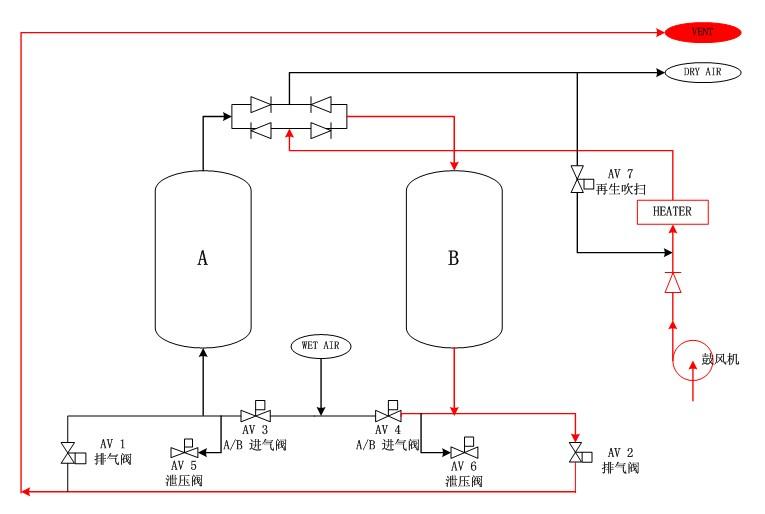

各位好，目前本人和幾位同事在做設備控制系統改造，通過自己編寫程序把該系統由繼電器控制改為PLC控制。我將設備流程圖和設備運行狀態進行如下描述：


依次開啟一、二、三級電源開關，干燥機開始往罐體里沖壓（A罐、B罐、反吹）均為8Bar。
1.開啟干燥機（A干燥、B再生） 。
2.0分鐘加熱器運行，B罐泄壓閥（AV6）打開，開始B罐泄壓，AV3打開供氣（其余閥門關閉）。
3.1分鐘，AV2 B罐排氣閥打開(此時罐體壓力基本泄完）。
4.1分鐘20秒鼓風機運行。
5.2小時，加熱器停止加熱，鼓風機繼續運行 。
6.2小時10分鐘，鼓風機停機運行，AV7打開，進入冷卻階段 。
7.4小時，B罐AV2/AV6關閉，開始均壓（A罐、B罐、反吹）為8Bar 。
8.均壓時間為5分鐘 。
9.均壓結束，0分鐘，AV4打開、AV3關閉、AV5打開泄壓，加熱器開始吸合 。
10.1分鐘，AV1打開（此時罐體壓力基本泄完） 。
11.1分鐘20秒鼓風機開始運行 。
12.2小時，加熱器停止加熱 。
13.2小時10分鐘，鼓風機停止運行，AV7打開，開始進入冷卻階段（3Bar吹掃） 。
14.4小時，AV1/AV5關閉，開始均壓（A罐、B罐、反吹）8bar壓力 。
15.均壓5分鐘后進行切換 。
16.如此往復運行 。
注：AV3/AV4由一個電磁閥控制，正常狀態下，一開一關，不能同時開或關。

現在我們編程遇到一個問題：如何實現A,B tank切換與循環？通過什么指令能實現這個功能？
我們在編程過程中，感覺有些就是簡單邏輯堆砌，感覺學的一些指令mov等等一個都沒用上，不知道編的能否能用？
希望高手能給些指導，比如溫度這塊，總體思路應該是什么，需注意什么？
以上，非常感謝，編了大概半個多月，還是有些始終沒突破~~~

其實這個用那步進梯形圖很好實現的，你這個都是一步一步進行的，步進就不用考濾太多雙線圈等問題，難度應該不是很難

步進單流程加循環而已，有一點PLC知識的都會編

順序控制

SFC流程，很簡單的

應該不難的。可以下載個類似的例程參考下

做這個程序方法很多,這個很間單的!

能提供一個嗎？參考下

樓主你好！用SFC很好編，我想欣賞下人家用繼電器做出來的照片，樓主可以拍張看看嗎？

你搜一下這個帖子，里面應該有你需要的內容。十五個PLC控制簡單實例+詳細說明（適合已經入門的PLC學習者學習）

好，非常感謝
