故障現象：POWER、RUN燈亮，64個I/O點指示燈全部亮。
首先，連接上編程電纜，使用編程軟件，點擊“診斷”—“PLC診斷”，提示為：I/O配置錯誤。

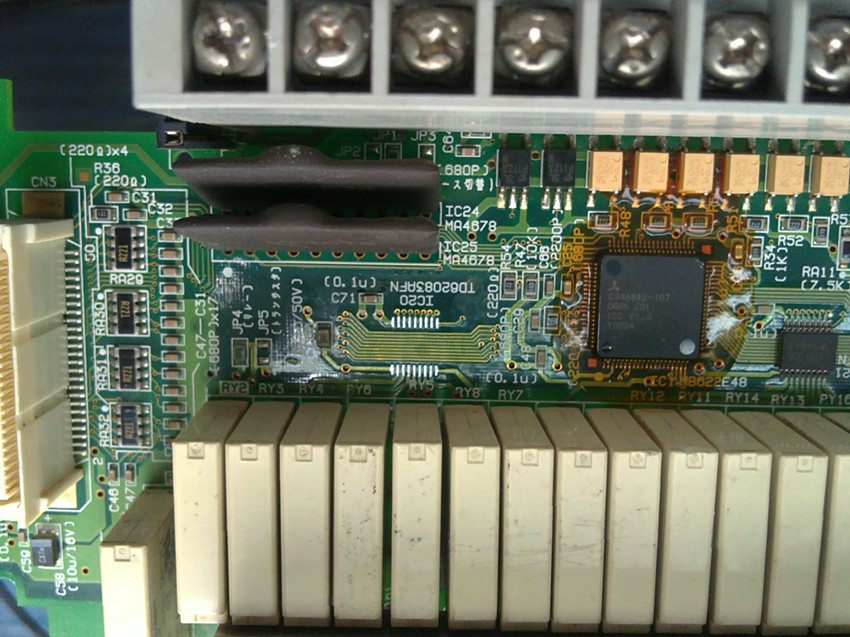

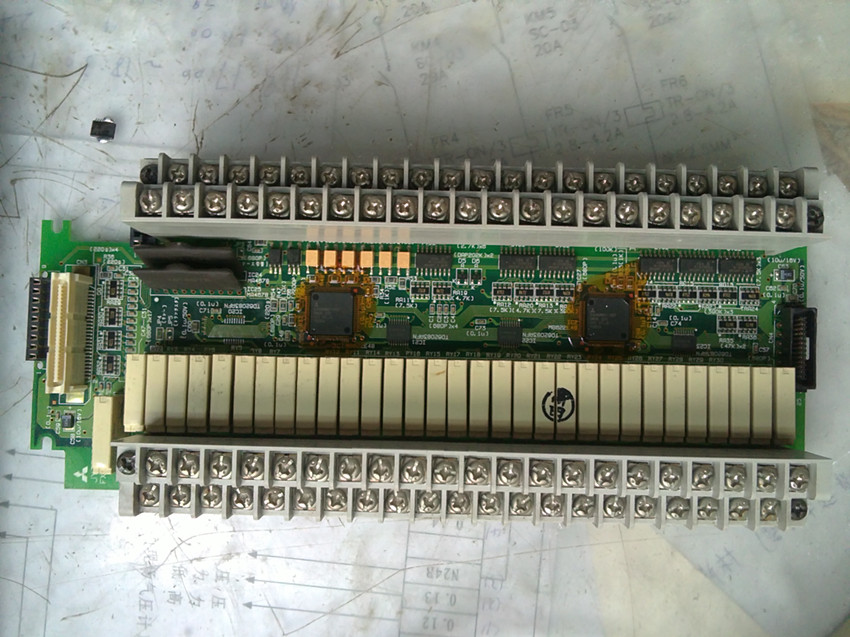

拆機，發現I/O板集成塊TD62083AFN（絲印083A）燒黑、已損壞（這個集成塊完成8路繼電器的驅動，共使用了4個這樣的集成塊，完成32路繼電器驅動），焊下該集成塊，再通電，故障不變，用手摸2個I/O控制集成塊CG46842-107，燙手嚴重，斷電，測量I/O板5V供電的正向電阻，10歐，正常為1K左右，拆下其中一個I/O控制集成塊CG46842-107，測量I/O板5V供電的正向電阻，恢復到15歐，但還不正常，再拆下另一個I/O控制集成塊CG46842-107，測量I/O板5V供電的正向電阻，1K，恢復正常，判斷為2個I/O控制集成塊都損壞，更換以上3個集成塊，再通電測試，除3個輸入點X6、X7、X13異常外，其余I/O點都恢復正常，3個故障輸入點的現象：X6輸入時，燈不亮，X7、X13沒輸入時，燈常亮。
拆下CPU板，單獨測試I/O板，通電，分別輸入X6、X7，測量相應的光電耦合器輸入側電壓正常，輸出側電壓不會變化，判斷是光電耦合器損壞，更換后，恢復正常，X13使用了一個4路光電耦合器集成塊PS2805-4，試直接更換，恢復正常。

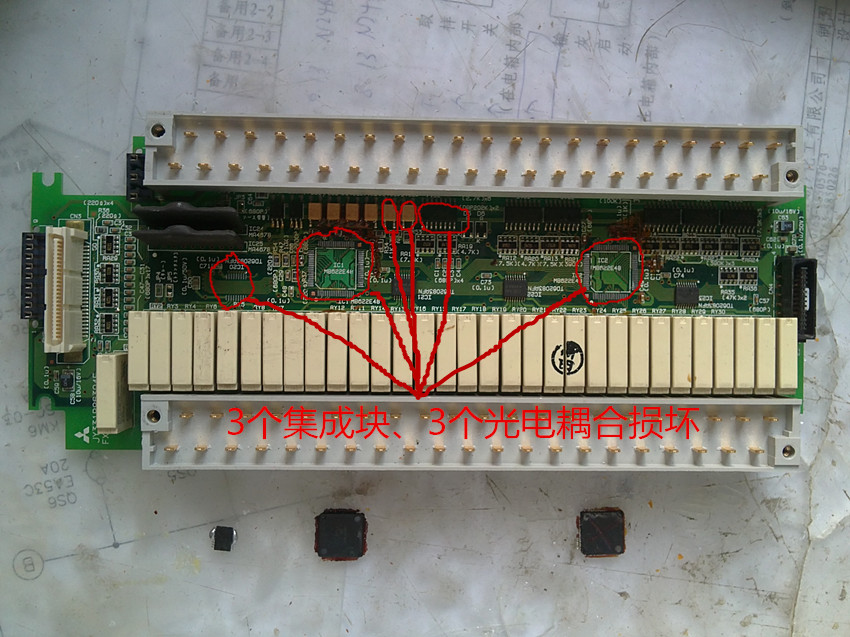

總結：共計損壞3個集成塊、3個光電耦合，呵呵，真搞不清楚是什么原因，造成這么嚴重的故障！！
