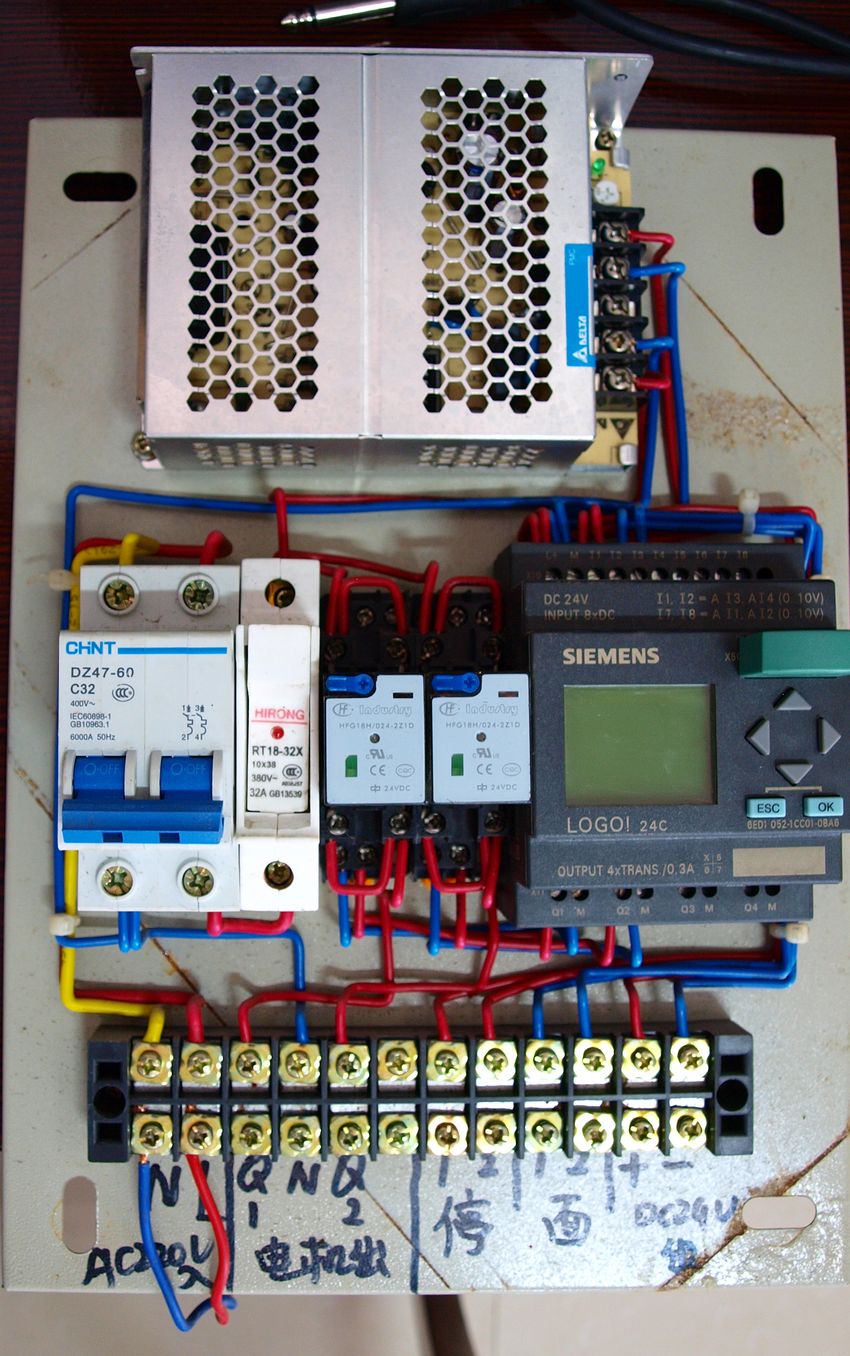

大概是這樣的，這是我從三面翻上拆下來的，小地方的電工不懂這個給徹底調亂了，
我這小縣城沒人懂這個，調不回去了。開始是俄文的，好不容易給調回中文。
再往下真沒能力調了。這不是我專業啊！




現在I1 I2 I3 I4是接近開關輸入。Q1、Q2是控制電機的
電機動作大概5秒左右，接近開關就會啟動給停止信號，這時候電機停止，三面翻上的畫面會停留60秒，
然后電機繼續動作大概5秒左右，又會觸發接近開關停止信號，又停留60秒……
想想是很簡單，可我不會弄啊，哪位幫幫忙用程序做一下。

三面翻是三幅畫面循環翻頁，外圍電路看起來簡單，程序要做的完美不是那么簡單，曾經接觸過電信公司宣傳用的大型三面翻廣告牌，你這有兩個電機應該是A B同向翻頁或者AB逆向翻頁，翻頁方式不一樣控制程序也有區別的，比較麻煩的一點就是要保持A電機和B電機同步才能是一幅完整畫面，實際應用雖然可以控制A和B同時通電，但由于機械上的累計誤差當A和B連續運轉若干圈后就可能出現A和B一前一后不在同一幅完整畫面的情況，因此在程序中加必要的校正和檢測程序，當A畫面碰到光電超時未停止，或者機械故障超時未到達，B畫面不翻頁，當b畫面碰到光電超時未停止，或者機械故障超時未到達，A畫面不翻頁，要始終保持A1 ----B1 ， A2-----B2 ,  A3----B3,   A1---B1,A2----B2 .............的時序循環才可以，中途斷電自動校正不亂頁，停止時狀態時也要要保持是一副完整的畫面呈現在眼前，還有工作時間段控制這個就相對比較簡單點。

樓上說得非常對，就這是三面翻的要求。現在程序在機器里面，沒數據線取不出來，
淘了一根還沒到，等到了用數據線配合論壇里的解密軟件試試能不能把里面的程序取出來。
那樣再來調整就簡單多了。謝謝！

這個你還是下各軟件吧，如果數字電路熟悉的話還是看圖比較直觀，在上面調按鍵比較麻煩不夠直觀

可以看編程手冊��！

一般以防誤操作設密碼的，所以程序是不需要動的，可能是里面數據有可能改變了。

不知現在好了沒？
