老師叫用串口精靈控制VFD-M變頻器，發現變頻器485接口沒有，自己買了個6芯的網線，接出來了SG+   SG-兩根，按照說明書發了數據過去，也設置了參數，只返回0，或者有時返回錯誤代碼，求知情人士幫忙，是參數設置問題？還是數據問題？或者說接線本身不對？

把你發送的數據和接受的數據發上來

01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
01 06 01 00 17 70 86 22
00
昨天用03的時候還能收回一組數，現在又不行了，我發的數都是說明書上舉得例子

發送接收對調下看看.

引用

引用樓主yeheile于2014-10-15 10:26發表的 小白請教大神，對VFD-M變頻器實現485控制 :
老師叫用串口精靈控制VFD-M變頻器，發現變頻器485接口沒有，自己買了個6芯的網線，接出來了SG+   SG-兩根，按照說明書發了數據過去，也設置了參數，只返回0，或者有時返回錯誤代碼，求知情人士幫忙，是參數設置問題？還是數據問題？或者說接線本身不對？

1.臺達變頻器通訊設定
   P00    主頻率輸入來源設定    03：主頻率輸入通信輸入（RS485）
   P01    運轉信號來源設定        03：運轉指令由通信輸入控制，鍵盤STOP 鍵有效
   P88    RS-485 通訊位址           1
   P89    資料傳輸速度               02：資料傳輸速度，19200 bps
   P92    通訊資料格式               04：Modbus RTU模式，資料格式<8,E,1>
    (依需求設定)

2.安裝臺達變頻器操作軟體 【Delta_VFDSoft v1.47】
  詳細安裝及使方式請?jiān)旈?VFDSoft 使用手冊

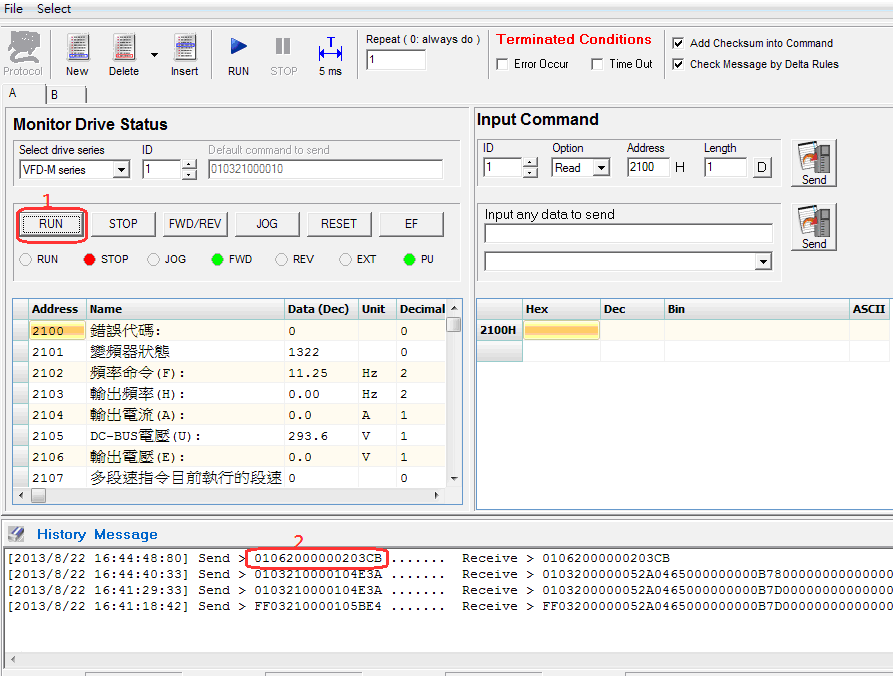

3.啟動Delta_VFDSoft v1.47連線至 VFD-M變頻器

4.按下[RUN]   --------------(如上圖)
    下方顯示通訊格式 [01062000000203CB]

得到變頻器通訊命令格式
[RUN]：[01062000000203CB]

   01        06             2000                    0002                   03CB
站址1     寫入   暫存器位置    命令碼2(啟動運轉)     校驗碼

其於自行測試
