工控人家園 綜合討論 初學者請教FX2N和步進電機的接線問題

學童66

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 480 分
在線時間: 2(小時)
注冊時間: 2016-11-15
最后登錄: 2021-04-27
查看學童66的主題 / 回貼

樓主發表于: 2016-12-02 09:55

只看樓主 | 小中大

圖片：

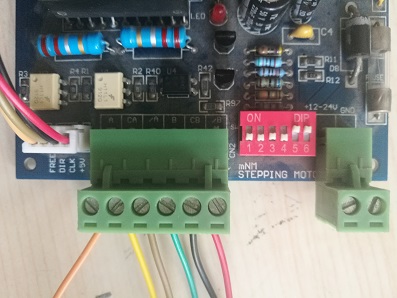

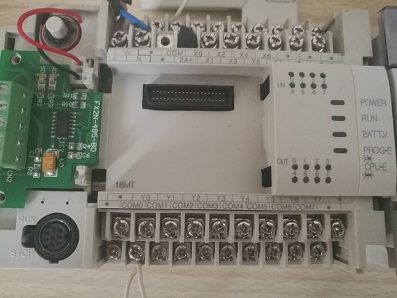

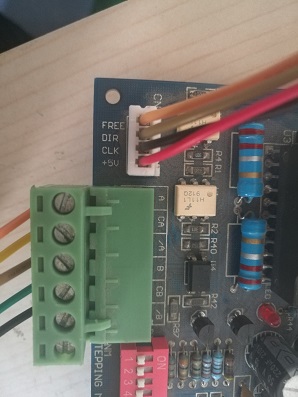

各位大神，初學者這廂有禮了。使用FX2N-16MT的PLC連接一個步進電機控制器再去控制一個步進電機。求教接線問題。電機上的線本來就插好的，關鍵是控制器和PLC的接線。指導CLK是脈沖信號，這個接PLC的Y0口嗎？DIR方向口接Y2或者別的嗎？FREE空著不接嗎？+5V接外接電源，板子供電接12-24V？哪負極怎么接？PLC的COM怎么接？PLC的輸出電源怎么接？請教了？

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2321 個
工控威望: 2637 點
下載積分: 11984 分
在線時間: 934(小時)
注冊時間: 2008-11-12
最后登錄: 2025-12-19
查看泰山之石的主題 / 回貼

1樓發表于: 2016-12-02 11:26

只看該作者 | 小中大

FX2N不能發脈沖輸出啊，你怎么控制步進電機。

學童66

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 6 個
工控威望: 101 點
下載積分: 480 分
在線時間: 2(小時)
注冊時間: 2016-11-15
最后登錄: 2021-04-27
查看學童66的主題 / 回貼

2樓發表于: 2016-12-04 11:53

只看該作者 | 小中大

哦，不是有PLSY、PLSR和PLSV脈沖指令嗎？比如PLSY K5000 K0 Y0之類的？
