有近100臺設備，自帶RS485通訊口，還有部分自帶以太網口的設備，現在需要將這些設備全部集中監控，做到PC機上，應該以組態監控軟件的形式顯示，只需監控不需控制，有沒有人做過類似的工程，用的是那種控制器？

我最近再做，不過生產線設備沒你們那么高大上，思路是這樣的。用Q PLC CCLINK采集各個生產線的生產數據，生產數之類的，然后用組態王和PLC用以太網通訊，做監控界面，反應各個生產線的生產數據及一些想需要的換算顯示的可動率之類的東西。數據這是實時顯示的，比較好做，然后就要把這些數據記錄下來，以供以后查找，這就又涉及到SQL數據庫知識了，然后做各種查詢腳本。總體思路就是這些了吧~四大塊吧：總線連接采集數據，以太網通訊，組態王腳本編程，SQL數據庫知識。祝好運。

謝謝，用CC LINK能帶起來那么多點嗎？如果我只做實時數據監控是不是不用SQL數據庫也可以？

CCLINK可以帶64個站點，輸入輸出各2000多個點，一共4000來個點。100個機器平均下來輸入輸出共40個點可以了。
還有就是工藝，你集中監控什么？生產線的實際生產數和報警比較需要監控。
實時監控就是做畫面，然后把和你現場信號互聯就行了，SQL是為報表服務的，你不需要報表就沒必要學了，一步步來吧。

主要是注塑機周邊配套設備，每臺注塑機可能有對應5.6臺輔機，所以100臺注塑機的話就總共有五六百臺設備，全部走modbus_RTU或者TCP是不是很難實現，其次系統沒用到模擬量或者數字量的輸入輸出

你這個要用到通訊網關，不然你這么多數據去到組態軟件，組態軟件會處理不過來，速度和可靠性都是個問題。

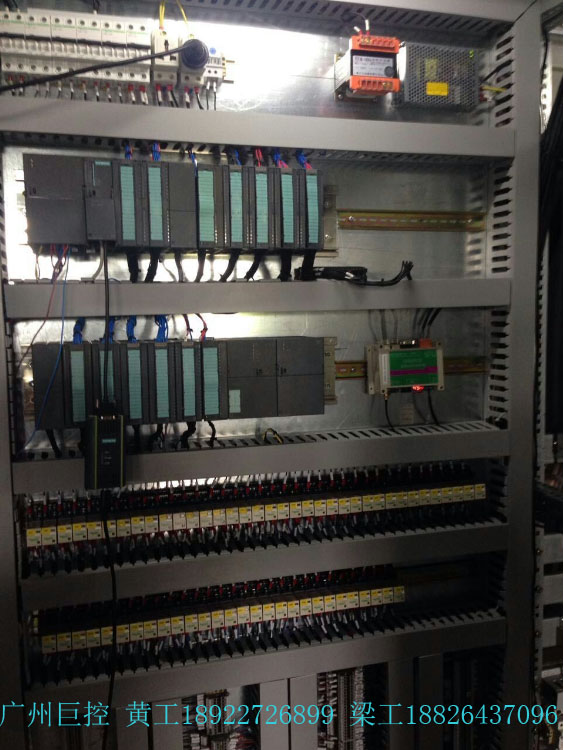

現場PLC端增加一臺GRM500無線通信終端，通過RS485總線跟PLC連接，可以多臺PLC同時接到一臺GRM500中去，通過PPI\MPI\MODBUS協議實現與PLC的通信，通訊上以后一臺GRM500可以采集PLC 2000個變量，在GRM500里面可以實現變量的短信報警、短信查詢、報警控制、變量運算。當機組出現異常的時候，比如壓力過高，并且遲續一段時間，就可以發短信通知到相關的人員，提示預警信息。當機組故障了，發短信打電話通知到相關人員，及時去處理。
GRM500除了短信和電話通知功能外，還實現以3G或ADSL寬帶的\WIFI方式把PLC的數據上發到監控服務器，這里不需要固定IP不需要域名，就可以數據遠程上傳到組態平臺，并且支持標準的OPC接口，除了組態，其他管理軟件也可以讀到PLC的數據。監控中心這里，以動畫和數字顯示的方式可以實時掌握查看到機組的運行狀態，集中管理所有的機組，通過分配的權限操作人員。可以記錄機組運行的參數、報警記錄、事件操作記錄等，并可以以excle的方式導出數據，通過時間來查詢數據。
GRM500還支持手機瀏覽等服務，你人在外地，隨時隨地打開手機輸入網址就能夠看到機組的運行參數，并且可以修改參數。
PLC無線| PLC遠程手機監控| PLC網頁監控| PLC組態監控| PLC程序遠程調試| PLC短信報警| 資料 試用   QQ 2829464915

西門子的不好接線

西門子沒有不好接線呀，串口就3和8

引用

引用第7樓yidimaizi于2017-01-19 11:34發表的  :
西門子的不好接線

不需要用進口品牌，只要國產的都可以達到這個功能
