請問有關QD62，我讀不到數值，還有設定是否正確。

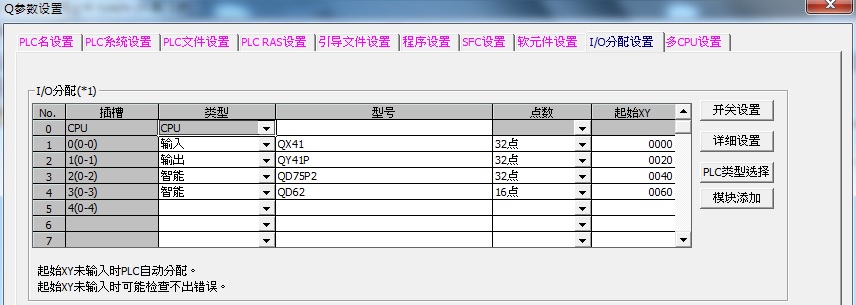

我的 QD62 如上圖，是放在第4個位置，位置是 0060，

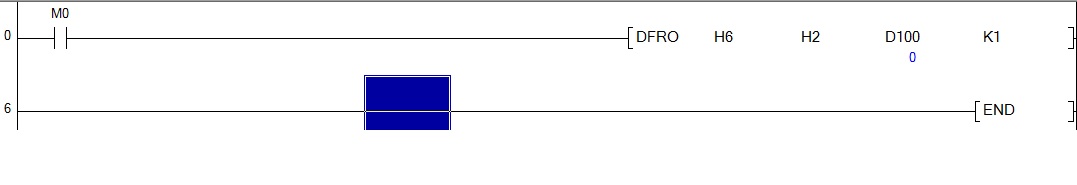

那使用 DFRO H6 H2 D100 K1，是對的嗎 ?

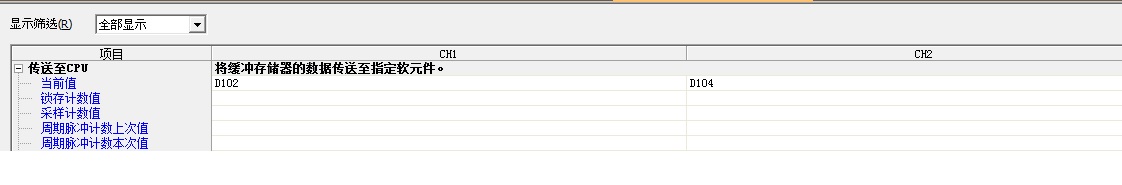

故意設定自動掃新是 D102，也是沒有數值。




QD62高速計數模塊，第一你接線有問題，第二你沒有給開始計數信號，應該 是CH1 Y64 ;CH2 Y6C.
如有疑問可以加我QQ623668141.

原來如此…新手還是不懂
說明書是有提到 Y04(Y0C)計數允許命令，我不懂的是硬件上只有 A0 ~ A20 / B0 ~ B20，接腳都有功能，Y64 是從那裡接到那裡 ?

不好意思，我沒有 QQ 只有微信/Line

引用

引用第1樓jsnj887于2017-02-03 15:09發表的  :
QD62高速計數模塊，第一你接線有問題，第二你沒有給開始計數信號，應該 是CH1 Y64 ;CH2 Y6C.
如有疑問可以加我QQ623668141.

引用

引用第2樓vios1161于2017-02-03 22:20發表的  :
原來如此…新手還是不懂
說明書是有提到 Y04(Y0C)計數允許命令，我不懂的是硬件上只有 A0 ~ A20 / B0 ~ B20，接腳都有功能，Y64 是從那裡接到那裡 ?

不好意思，我沒有 QQ 只有微信/Line

.......

不玩麻花疼的QQ好,因?yàn)槁榛ㄌ巯矚g后臺偷窺。

根據你的模塊插槽位置和設定的起始X/Y,在QD62的內部點,起始就是X60~~X6F和Y60~~Y6F了,
QD62的X00是模塊就緒,根據你的模塊位置,則程序里面就要寫成X60是模塊就緒。
CH1的Y01是預設命令,這里如果要使用,就要寫成Y61
            Y03是減法計數命令,如果要使用,就要寫成Y63
             Y04是計數允許命令,如果這里要使用,就要寫成Y64.
             Y06是計數器功能選擇啟動命令,如果要使用,需要寫成Y66。

CH2的Y09是預設命令,這里如果要使用,就要寫成Y69
            Y0B是減法計數命令,如果要使用,就要寫成Y6B;
             Y0C是計數允許命令,如果這里要使用,就要寫成Y6C.
             Y0E是計數器功能選擇啟動命令,如果要使用,需要寫成Y6E。
這些在三菱的手冊都有講到的,手冊是免費的,論壇下載區就有的。

了解…我星期一再來試試。
感謝說明

引用

引用第3樓guochunyi于2017-02-04 08:02發表的  :

不玩麻花疼的QQ好,因?yàn)槁榛ㄌ巯矚g后臺偷窺。

根據你的模塊插槽位置和設定的起始X/Y,在QD62的內部點,起始就是X60~~X6F和Y60~~Y6F了,
QD62的X00是模塊就緒,根據你的模塊位置,則程序里面就要寫成X60是模塊就緒。
.......

今天測試加上啟動計數後可以得到計數值了，可是不管那個方向轉都是減數計數，激磁減數計數，也一樣是減數計數。
有人知道會是什原因嗎 ? 不能加法計數
