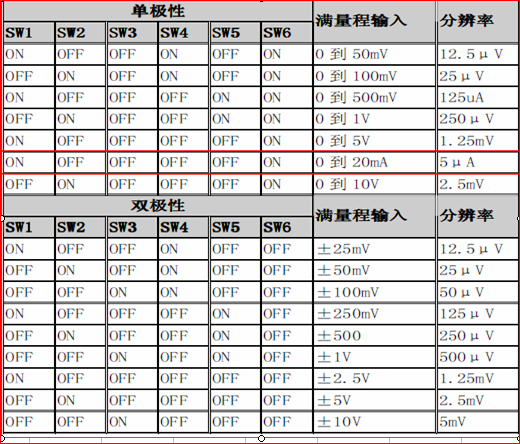

各位師傅，請問誰有西門子s7-200的EM235模擬量DIP開關設置的拔碼使用說明書？請師傅幫幫忙，如果要設置0-10v模擬量輸入如何拔碼？請知道的師傅告訴下！

剛接觸西門子PLC不久，請見諒

求em235拔碼說明書？先謝謝師傅了

多問度娘即可解決

一個14位分辨率的模塊和一個16位分辨率的模塊的區別在哪里？

14位的模塊最高位是符號位，我們用S表示符號位，那么這個模塊的數值
范圍就是S111 1111 1111 11XX
不考慮負的情況下，數值范圍最大32764，最小是4，也就是只有數值大
于3后，才可能被模塊檢測到。

那么16位分辨率的模塊，最大表示是32767，最小是0，它能夠測量到最小為1.模塊的分辨率的差別就出來了。

假設要測量0-500度的溫度，用16位的模塊去測的話，模塊將0-500線性對應到0-27648，那么最小的值是當模塊僅變化1位的時候?qū)��?yīng)的數值就是
1*500/27648=0.018度。

模擬量的分辨率分辨率是A/D模擬量轉換芯片的轉換精度。即用多少位的數值來表示模擬量。

也就是說分辨率越高，模擬量的值的范圍分得越細，轉化為的數字值越精確。假如模擬量模塊的轉換分辨率是12位，能夠反映模擬量變化的最小單位是滿量程的1/4096（2的12次方），16位的最小單位是滿量程的1/65536（2的16次方）。

以下列舉一例，說明如果要在多種多樣的模擬輸入輸出設備中，選擇具有適合自己要求的分辨率的設備，應如何考慮。

例如，假設“測量 0℃ ～ 100℃的溫度”。

1：希望以1℃為單位測量需要1/100的精度。分辨率為8位(分成2的8次方=256份)的設備就足夠了。

2：希望以0.1℃為單位測量需要1/1000的精度。分辨率為12位(分成2的12次方=4096份)的設備就足夠了。

3：希望以0.01℃為單位測量需要1/10000的精度。分辨率為16位(分成2的16次方=65536份)的設備就足夠了。
