各位好：

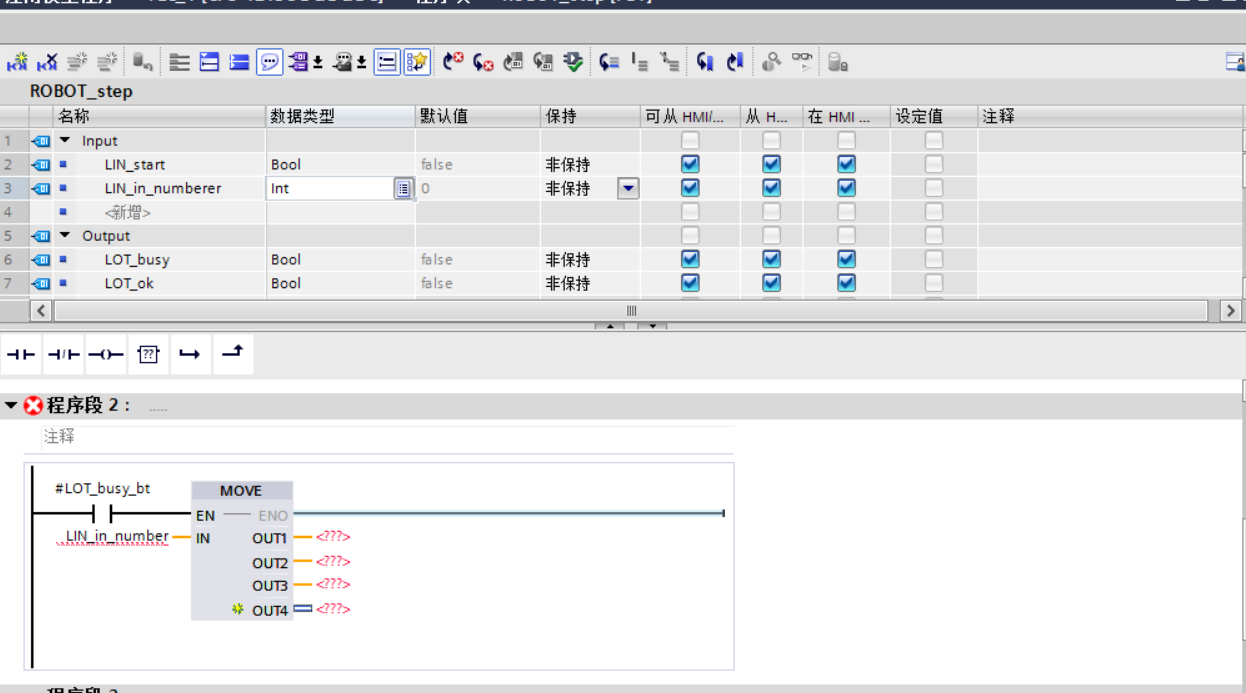

            小弟用s7-1200想做一個功能塊。功能塊的輸入變量端是數值，輸出端是4個位（例如，輸入3，輸出為Q0.0和Q0.1），因為是4個位，所以最大輸入數值15.不知道如何直接傳送。也沒看到可以傳送數值到幾個位的指令。
           還有建的FB塊中，這個數值和輸出如何建變量。都是紅色錯誤提示。
 望指點！


我怎么感覺這個會雙線圈啊

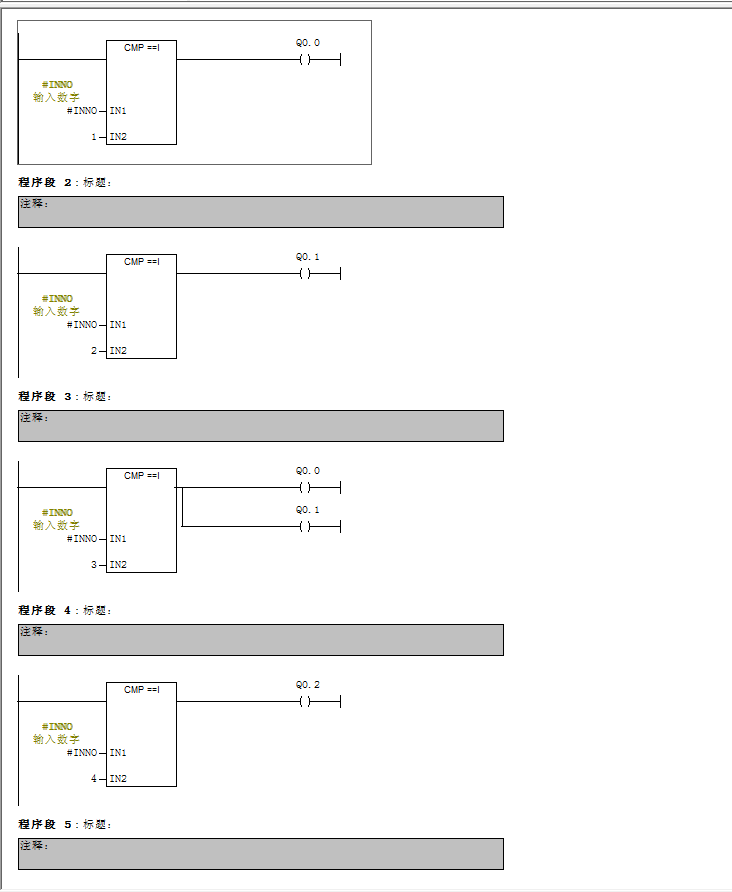

這樣可以嗎

使用AT指令把數值轉換成16個BOOL

引用

引用第2樓1102519517于2017-06-28 10:54發表的  :
這樣可以嗎

您的程序太復雜了，其實只要這樣：

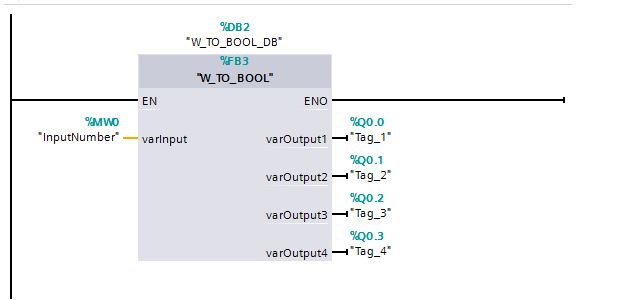

定義一個WORD類型的輸入變量，定義4個BOOL類型的輸出變量。



然后在塊中這樣寫：



上面的SCL用梯形圖也很好表達，一個輸入觸點，接駁一個輸出觸點。

Good Luck～
