在三菱PLC 中，用兩個開關x1 x2控制電路啟動,必須要X1，X2同時啟動，才可以接通電路。若X1 X2不是同時按下，則電路無法啟動  請問要怎樣才可以實現啊？

LD X0  PLS M0
LD X1 PLS M1
LD M0 AND M1 OUT M2
不知道這樣行不行呢？？？？？

這個和直接用 LD X0   AND X1  OUT M2 有什么區別嗎

用plc程序就把兩個開關的IO點串起來用；如果點數不夠，就要用傳統的，把兩個按鈕串起來，俗稱雙手啟動，防止手被夾，盡量選擇平頭按鈕。

主要從時間上想下辦法就可以，如果開關1按下t1開始計時，開關2在t1時間內沒有按下就 就把開口2鎖住，開關2輸入無效，同理開關1也互鎖一下，不就可以了，主要是防止一些人用重物把某個開關壓住，或者把某個開關短接而已，并不是要同時按

好的 我已經明白了 謝謝

串聯上升沿就可以了啊

樓上說的不錯，上升沿不能解決問題，主要還是定時器上做文章

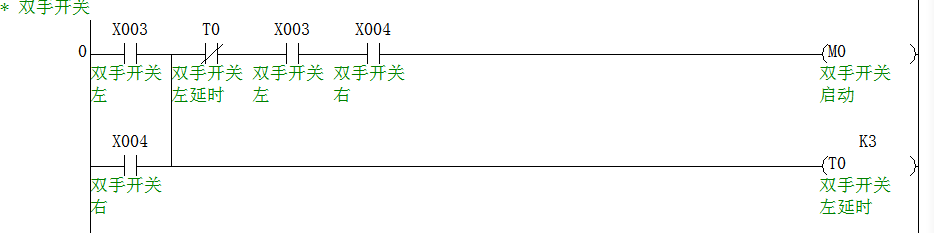

標準的雙手開關寫法

引用

引用第11樓ma_wei于2017-07-31 10:26發表的  :
大神指點一下 [attachment=199624]

功能跟我發的都一樣，沒必要搞的這么繁瑣

引用

引用第13樓libin520于2017-07-31 12:01發表的  :
10的是單手了。

不好意思，前面是搞錯了

引用

引用第10樓chenjie于2017-07-31 08:12發表的  :
標準的雙手開關寫法

不好意思粗心畫錯了，14 已更正
