最近在學功能塊編程，在碰到使用范圍軟元件時不知道該怎樣處理
比如在FB中，［cmp d0 k1000 M0］下面還要用到比較值M1,不知道M0這個標簽該怎么處理.如果M0用VAR  bit的話,M1該怎么辦

FB塊里都是自己定義的標簽地址，可以定義為數組類型，位[0]，個數為3。三個位分別為位[0]、位[1]、位[2]

引用

引用第1樓apei2014于2017-09-25 08:36發表的  :
FB塊里都是自己定義的標簽地址，可以定義為數組類型，位[0]，個數為3。三個位分別為位[0]、位[1]、位[2]

標簽類型：
         VAR                              是FB 程序中可使用的內部變量的標簽。
     VAR_CONSTANT         是FB 程序中可使用的常數的標簽。
     VAR_RETAIN*1            是FB 程序中可使用的鎖存型的標簽。
     VAR_INPUT                  是FB 程序的輸入中使用的標簽( 輸入標簽)。在FB 程序內不能對值進行更改。
     VAR_OUTPUT              是FB 程序的輸出中使用的標簽( 輸出標簽)。
     VAR_IN_OUT               是輸入與輸出可使用相同名稱的標簽( 輸入輸出標簽)。在FB 程序內可對值進行更改。
     *1 : FXCPU 不支持。
數據類型：
     位
          字[ 帶符號]
         雙字[ 帶符號]
         字[ 無符號]/ 位列[16 位]
         雙字[ 無符號]/ 位列[32 位]
         單精度實數*1
         雙精度實數*2
         字符串*3
         時間
         定時器
         計數器
         累計定時器
         指針
查了操作手冊只有這幾個標簽類型啊。沒有數組

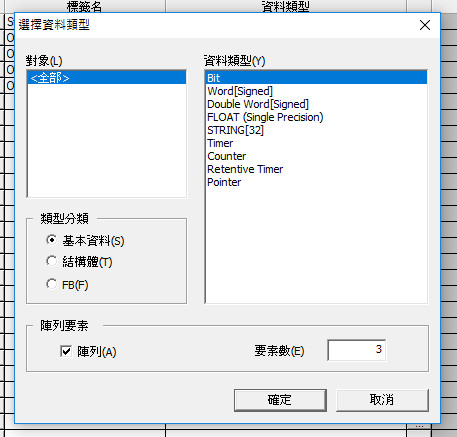

看看是不是這個

差不多，軟件版本不一樣，顯示的不一樣

謝謝大家了
  可是數組和元素設好后，還是沒太明白怎么用
  比如［cmp d0 k1000 M0］，m0數據類型為VAR 標簽名為A 數據類型為bit(0..2)，那在下面程序引用中，m1和M2的標簽怎么表示 。

既然M0是輸出，那就是   VAR_OUTPUT     變量啊

D0 和  K1000 都是輸入 ，比較結果是輸出

引用

引用第6樓luelyzeng于2017-10-10 17:58發表的  :
既然M0是輸出，那就是   VAR_OUTPUT     變量啊

比較結果在功能塊程序里還要用，在主程序里不需要用所以m0標簽類型應該是VAR，標簽名取個"比較輸出A“，類型bit,設定數組為3，在下面程序里要用到M1，那這個標簽名怎么辦？
就是這個標簽數組的使用方法，看了下5u的有個下標用方括號表示，3u好像不行

子程序里調用時為比較輸出A[0]，比較輸出A[1]，比較輸出A[2]，
設定比較輸出A[0]輸出類型為VAR—OUTPUT，數組位3。
主程序調用時該點設為M0，那么M0，M1，M2就可以調用了

謝謝大家問題找到了，我用錯方括號了用了輸入法里的。
