柯力的稱重儀，儀表4-20MA輸出接到了三菱FX2N-2AD的上面，2AD已經校準過了。柯力儀表輸出20ma時對應的是800KG，現在儀表顯示65KG，PLC讀取的數值是290左右，按照比例計算下來大概58KG。我是這樣算的，290×800/4000。4000是2AD輸入電流為20MA的值
58和65相差還挺大的。要怎么處理？

沒明白，儀表是和PLC一起接的？

用數字電流表測測看多少電流

還差一個4mA的數值

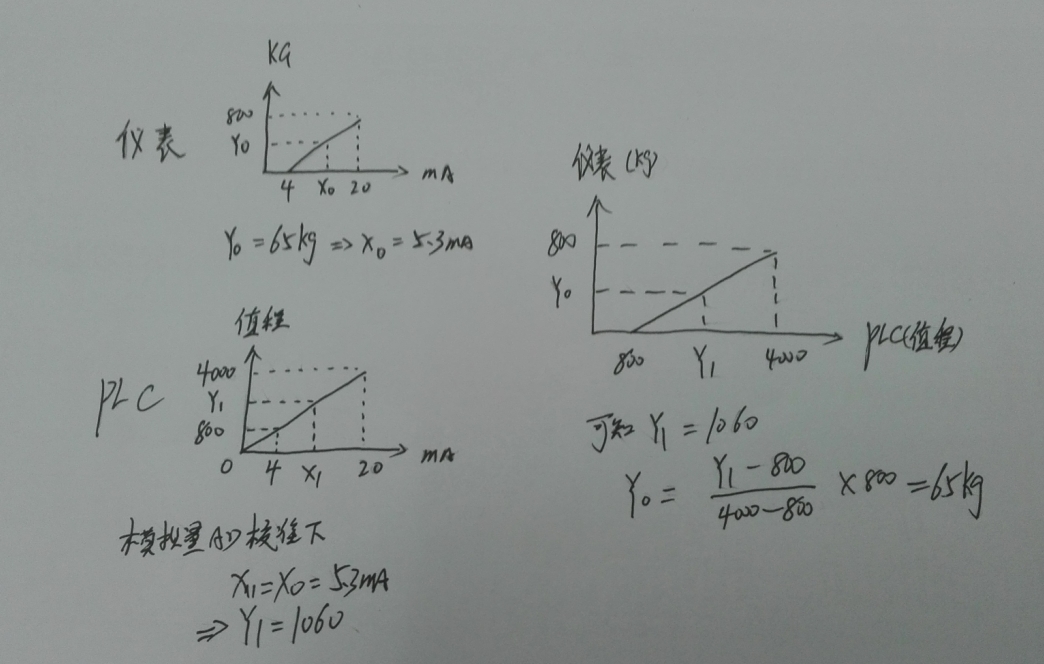

儀表4-20mA對應0-800KG。 PLC  讀取數值應該是 800-4000吧！
PLC重量=( PLC讀取值-800)/(4000-800)/800=(PLC讀取值-800)/4

儀表重量=800/(20-4) * (儀表輸出毫安數-4)=50*(儀表輸出毫安數-4)。
儀表顯示65KG    此時輸出毫安值=65/50+4=1.3+4=5.3mA
PLC讀取值=4000/20 *5.3=200*5.3=1060    5.3mA對應數值是1060
PLC重量=（1060-800）/4=260/4=65KG

檢查一下，看有沒有干擾，，用模擬量讀取容易受干擾，現在比較流行跟稱重儀表走通訊

4樓回答很全面

我用過柯力的走模擬量和三菱的PLC，不行，數據變化大，精度不行，建議走通訊吧

引用

引用樓主cyh1986于2017-10-14 18:39發表的 稱重儀表4-20MA :
柯力的稱重儀，儀表4-20MA輸出接到了三菱FX2N-2AD的上面，2AD已經校準過了。柯力儀表輸出20ma時對應的是800KG，現在儀表顯示65KG，PLC讀取的數值是290左右，按照比例計算下來大概58KG。我是這樣算的，290×800/4000。4000是2AD輸入電流為20MA的值
58和65相差還挺大的。要怎么處理？

PLC的讀數應該是1060才對，為什么是290，是干擾原因引起的讀數不準嗎？？稱重儀表是4-20MA的，4mA 數字量已經是800了，那么290就不足夠4mA了！

Y=KX+B，取兩個壓力相差大點的值
Y：水壓
X：PLC讀取值

可以參考這個圖看看，應該是干擾了。

建議用通訊  直接讀取數據
