樓主發表于: 2018-01-04 19:59

只看樓主 | 小中大

電氣元件：DC24V電源（正負），
                    點動按鈕（自復位式），
                    普通繼電器（一組常開，一組常閉,線圈DC24V供電）
                    定時器（一組常開，一組常閉，線圈DC24V供電，通電延時）
                    電磁閥（DC24V正負）
控制要求：按一下按鈕后，電磁閥工作10S左右后自動斷開。

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1317 個
工控威望: 6132 點
下載積分: 60269 分
在線時間: 1142(小時)
注冊時間: 2012-04-24
最后登錄: 2026-03-05
查看john42tw的主題 / 回貼

1樓發表于: 2018-01-05 08:25

只看該作者 | 小中大

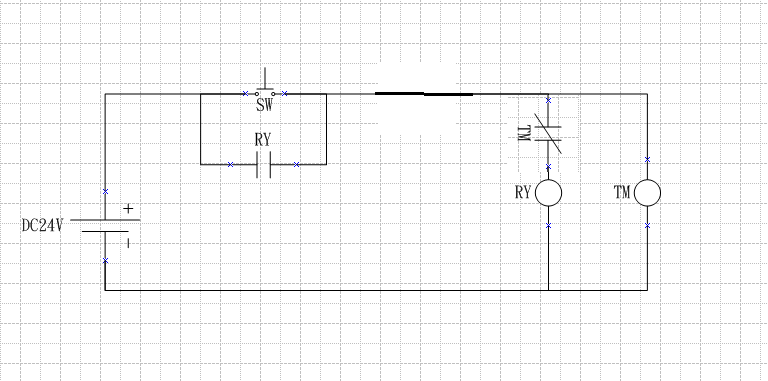

圖片：

參考看看

樓主留言：

真誠感謝！雖然理論上時間繼電器會斷開，但實際上在斷電的一瞬間，時間繼電器上的常閉觸點開關已經閉合，因此不斷的開關、開關

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1317 個
工控威望: 6132 點
下載積分: 60269 分
在線時間: 1142(小時)
注冊時間: 2012-04-24
最后登錄: 2026-03-05
查看john42tw的主題 / 回貼

2樓發表于: 2018-01-05 10:02

只看該作者 | 小中大

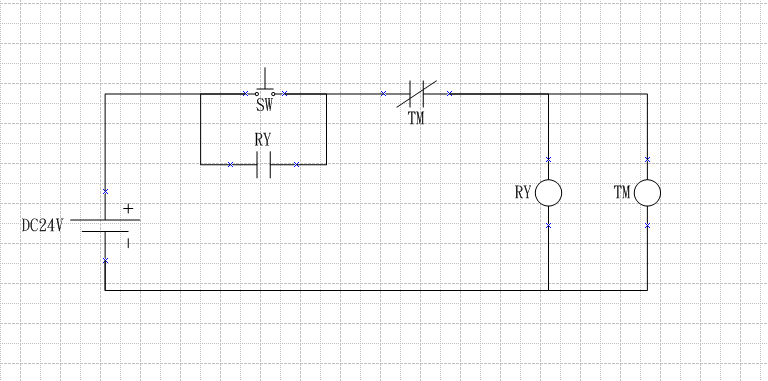

圖片：

不可能，因?yàn)镽Y已斷電
如果怕的話TM換位置

樓主留言：

真誠感謝！表示親自測試過，時間繼電器的復位條件就是斷電的一瞬間就復位。時間繼電器的一直在不停的動作。

咗臉ヅ微笑ぺ

非吾所愿，奈何已離去……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 452 個
工控威望: 2130 點
下載積分: 30020 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的主題 / 回貼

3樓發表于: 2018-01-05 11:31

只看該作者 | 小中大

你確定你試過？以前有好多這種小治具都是像1樓這么接的，不過是AC220的，并沒有什么問題。或者你的中間繼電器機械延時太大了（如果是這樣你的中間繼電器有點假），那你可以在時間繼電器線圈并一個電容試下

ヅ微笑面對每一天，即使生活并不美好ヅ

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2401 個
工控威望: 2886 點
下載積分: 4844 分
在線時間: 1215(小時)
注冊時間: 2008-10-24
最后登錄: 2026-01-08
查看libin520的主題 / 回貼

4樓發表于: 2018-01-05 11:42

只看該作者 | 小中大

我就是這么用。兩個計時器。三個繼電器。220伏。樓主是高手。再次贏了無數大師。無言以對～

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 967 個
工控威望: 6062 點
下載積分: 2224 分
在線時間: 989(小時)
注冊時間: 2015-02-28
最后登錄: 2025-12-30
查看jeffwang2011的主題 / 回貼

5樓發表于: 2018-01-05 11:42

只看該作者 | 小中大

這個我也做過，改成2樓的圖就可以了。。。

znz43

工控職業已成回憶只因愛好常回家園樂此不疲

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1050 個
工控威望: 4911 點
下載積分: 7562 分
在線時間: 2584(小時)
注冊時間: 2010-06-24
最后登錄: 2026-03-03
查看znz43的主題 / 回貼

6樓發表于: 2018-01-05 11:59

只看該作者 | 小中大

2樓線路沒問題。
24V直流繼電器有剩磁，釋放慢，鐵芯上墊個紙片就可以了。

出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。

小八哥

電話15394301768 QQ815360919 慈溪余姚

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 597 個
工控威望: 2155 點
下載積分: 2467 分
在線時間: 723(小時)
注冊時間: 2016-02-18
最后登錄: 2026-02-06
查看小八哥的主題 / 回貼

7樓發表于: 2018-01-05 13:10

只看該作者 | 小中大

買時間繼電器的時候觸點選擇延時復位的有個蘑菇頭的樣子的那樣就沒有省磁的問題了

liuaihua99

工業機器人應用，非標設備制造。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 900 點
下載積分: 1588 分
在線時間: 195(小時)
注冊時間: 2016-07-16
最后登錄: 2025-08-09
查看liuaihua99的主題 / 回貼

8樓發表于: 2018-01-05 14:10

只看該作者 | 小中大

我也碰到過這樣的問題。看似簡單的回路，實則要考慮的東西更多一些。。大部分人還是理論正確，實際驗證卻不行。我的感受也是這樣，有時候理論上可行，實際就是不好用，需要換個方式方法來實現。

舉個例子，市面上賣的那種普通的開關量計數器，如果你真的用PLC的脈沖輸出計數，理論驗證是沒問題，實際計數就不準確。信號要有一點點延時才行。

樓主留言：

真誠感謝！多多聯系啊，同行！

咗臉ヅ微笑ぺ

非吾所愿，奈何已離去……

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 452 個
工控威望: 2130 點
下載積分: 30020 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的主題 / 回貼

9樓發表于: 2018-01-05 15:30

只看該作者 | 小中大

引用
引用第8樓liuaihua99于2018-01-05 14:10發表的 :
我也碰到過這樣的問題。看似簡單的回路，實則要考慮的東西更多一些。。大部分人還是理論正確，實際驗證卻不行。我的感受也是這樣，有時候理論上可行，實際就是不好用，需要換個方式方法來實現。

舉個例子，市面上賣的那種普通的開關量計數器，如果你真的用PLC的脈沖輸出計數，理論驗證是沒問題，實際計數就不準確。信號要有一點點延時才行。

普通的開關量計數器也是有識別頻率范圍的，超過了頻率的肯定計數少了，看產品參數時還要給它打個折扣才能確保準確穩定運行
（確實2樓的圖可以的）

ヅ微笑面對每一天，即使生活并不美好ヅ

leeso

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 192 點
下載積分: 650 分
在線時間: 50(小時)
注冊時間: 2008-04-12
最后登錄: 2026-01-23
查看leeso的主題 / 回貼

10樓發表于: 2018-01-05 15:40

只看該作者 | 小中大

學習了

liuaihua99

工業機器人應用，非標設備制造。

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 59 個
工控威望: 900 點
下載積分: 1588 分
在線時間: 195(小時)
注冊時間: 2016-07-16
最后登錄: 2025-08-09
查看liuaihua99的主題 / 回貼

11樓發表于: 2018-01-05 15:44

只看該作者 | 小中大

引用
引用第9樓咗臉ヅ微笑ぺ于2018-01-05 15:30發表的 :

普通的開關量計數器也是有識別頻率范圍的，超過了頻率的肯定計數少了，看產品參數時還要給它打個折扣才能確保準確穩定運行
（確實2樓的圖可以的）

不是頻率范圍的問題，是脈沖信號時間太短，有時識別不出。需要保持信號0.3秒（估的）就行了。
