我現在用一臺三菱MR-JE-20A的伺服，控制器是3U的PLC，因是首次用這種伺服我現在的問題是接線跟參數都設置好后，給伺服發脈沖伺服不動作，查了一個小時也沒找到原因，請大俠們看一下是哪里的問題。以下是電路圖與參數設置 鐳雕機.pdf (134 K) 下载次数:489


PA13改為0201

電機是不是帶剎車的啊？

那你剎車打開了沒有

PD01  0C04對的，不用改

你PA13的確不對，F(xiàn)X3U本體控制的時候，就只能0201或0211。

@4樓大神，我就用過pa13設成0301，現場一直在使用也沒有出現過問題哦

好多人用這個的時候接線都忘記把限位短接

引用

引用第5樓1406606700于2018-03-19 14:33發表的  :
@4樓大神，我就用過pa13設成0301，現場一直在使用也沒有出現過問題哦

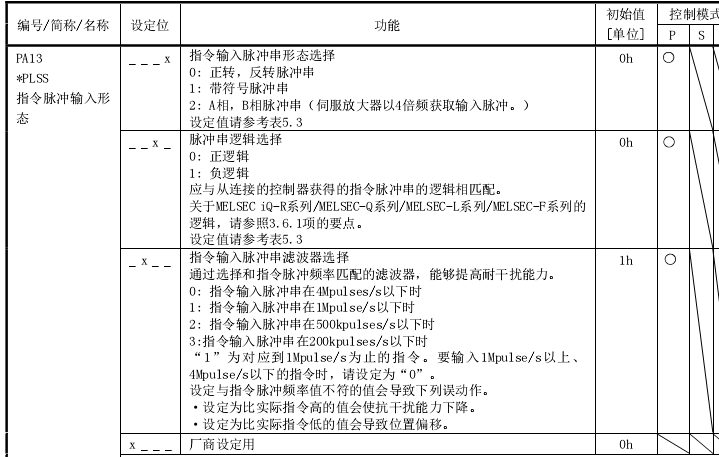

03** 和 02**的區別是濾波參數，你設置成03** 是200K以下，這個效果更好，更適合FX

***0 是正反轉脈沖
***1 是脈沖+方向
***2 是AB相脈沖

普通FX3U定位，都是使用脈沖+方和的形式，所以應該選擇***1
并且左側第一位只能是0，這個是廠家參數不能修改的。樓主把它設置成了1。
PA13設置錯誤，是樓主伺服不能正常工作的主要原因之一。

我一開始就提醒了PA13，結果樓主不但不聽勸，還把本來正確的PD01改掉了，這下伺服不使能了。更是不能正常工作了。

所以有時真的是很暈呀
