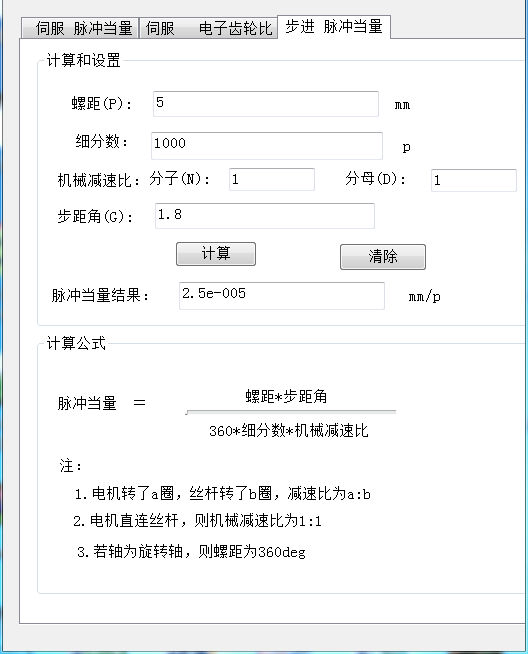

步進的步距角為1.8度       絲桿的螺距為5MM     怎樣細分才能做到一個脈沖走0.01MM  ，伺服通過調分子分母可以做到，不知道步進是怎樣做的。如圖及計算軟件分享

路過看看！

做不了，要做到脈沖當量為0.01mm，那么500個脈沖電機轉一圈。細分?jǐn)?shù)為2.5才可以。可以做到25細分，每轉5000個脈沖，脈沖當量就是5mm/5000=0.001。   應該是這樣算的吧

很方便，謝謝樓主

另外還有個問題，老的步進驅動器上的細分是指200的倍數，如細分是2的話，就是2×200=400脈沖/轉，但是現在的步進驅動器上的細分撥碼直接對應的就是xxx脈沖/轉，如1000細分，實際就是1000個脈沖/轉，所以這個公式還是只適合老步進的，對新的不適應。

謝謝樓主



多謝分享！

一樓軟件很好，下載了留著用，謝謝樓主

老掉牙的計算方法了，以前的步進驅動器才會設定多少細分，現在的驅動器都直接是多少脈沖一圈的。要么你是用單片機驅動，可以用這個軟件計算。
