引用

引用第11樓醉公子紫辰于2018-06-29 16:37發表的  :


你好，我有個問題想問下，假如我把這300多步的程序做成了一個程序功能塊，那我別的工位要引用這個功能塊，輸入輸出信號不一樣怎么辦呢？還是說功能塊可以讓我定義不同的輸入輸出信號？

可以讓你定義

明白了，謝謝各位了！

功能塊就是這個作用，定義不同的輸入輸出，內部功能一模一樣。

調用子程序，然后用變址看行不行

引用

引用第11樓醉公子紫辰于2018-06-29 16:37發表的  :


你好，我有個問題想問下，假如我把這300多步的程序做成了一個程序功能塊，那我別的工位要引用這個功能塊，輸入輸出信號不一樣怎么辦呢？還是說功能塊可以讓我定義不同的輸入輸出信號？

是的。FB輸入輸出是變量，可以更改，但內部動作不會變。像您這樣的有多個相同動作的工位，用FB可以方便很多

直接把它循環20次不行？
計數器計數

如果是S7 1200可以定義FC塊，同一功能調用FC塊就可以了；200系列定義子程序也是一樣的，三菱也可以

功能塊上再加上變此工能就OK了。

引用

引用第11樓醉公子紫辰于2018-06-29 16:37發表的  :


你好，我有個問題想問下，假如我把這300多步的程序做成了一個程序功能塊，那我別的工位要引用這個功能塊，輸入輸出信號不一樣怎么辦呢？還是說功能塊可以讓我定義不同的輸入輸出信號？

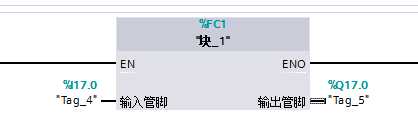

塊中的輸出點你可以用一個變量（管腳）先代替，調用塊后將不同的輸出點填入管腳。



三菱沒學，只學了西門子，應該原理差不多吧？你看著試試吧

引用

引用第16樓周先生于2018-07-05 08:54發表的  :


是的。FB輸入輸出是變量，可以更改，但內部動作不會變。像您這樣的有多個相同動作的工位，用FB可以方便很多

前輩你好，我還有個疑問，在我這300多步程序做成的程序塊中，是有虛擬的M點做標志位的，還有設定的時間參數D，那做成FB之后，里面的這個M點是不是也會隨著引用次數來變化？還是說我需要它跟著引用不同輸入輸出變化的時候也將這個M點設置為變量？不需要他變化就設置成固定的M點？

   學習了，聽說過時做成塊調用的

引用

引用第11樓醉公子紫辰于2018-06-29 16:37發表的  :


你好，我有個問題想問下，假如我把這300多步的程序做成了一個程序功能塊，那我別的工位要引用這個功能塊，輸入輸出信號不一樣怎么辦呢？還是說功能塊可以讓我定義不同的輸入輸出信號？

功能塊可以有形參啊，定義個輸入，每次輸入可以不同，輸出也是
