樓主發表于: 2018-11-04 13:11

只看樓主 | 小中大

三菱PLC FX3U-232ADP接收泄漏儀數據泄漏儀測試完成后會發送一組數據出來可是PLC卻無法接收到泄漏儀是cosmo（科斯莫）LS-1863X 有沒有人用過指點下最好有案列程序分享下實在是搞不定了

附件：

LS-1863X.pdf (3597 K) 下載次數:128

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3404 個
工控威望: 21019 點
下載積分: 38648 分
在線時間: 1833(小時)
注冊時間: 2010-01-03
最后登錄: 2025-11-01
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2018-11-04 13:17

只看該作者 | 小中大

簡單得很，PLC只要一條指令就行了

樓主留言：

怎么弄的還請賜教搞兩天了還是沒有弄好有沒有程序分享下你是用過吧分享下看看是我設置的問題還是泄漏儀的問題（我確認過了線沒有問題）

自動化單機，生產線，項目編程調試！

hcl1230

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 192 點
下載積分: 530 分
在線時間: 76(小時)
注冊時間: 2014-07-22
最后登錄: 2025-08-21
查看hcl1230的主題 / 回貼

2樓發表于: 2018-11-04 13:36

只看該作者 | 小中大

怎么弄的幫幫忙實在是搞不好了
弄了兩天了
有沒有程序借鑒下

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-31
查看tingfenghu的主題 / 回貼

3樓發表于: 2018-11-04 18:42

只看該作者 | 小中大

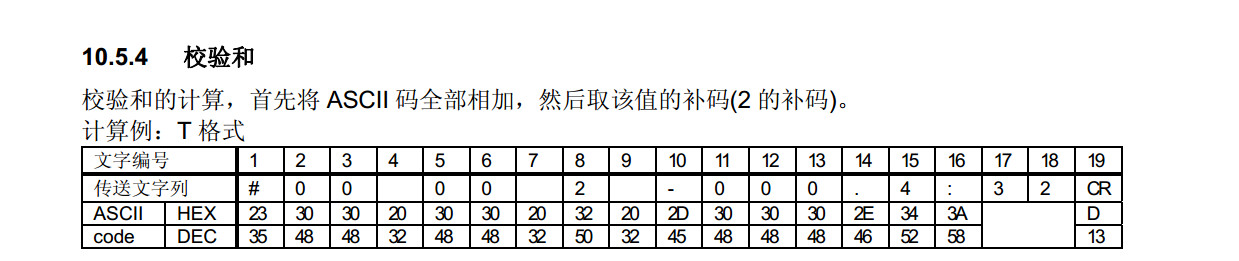

FX3U－232ADP，采用無協議通訊通信，
LS的泄漏儀屬于自定協議，在不項目的報文之間需要插入空格，即H20，
你將發送的數據先轉為ASCII，保存在連續的寄存器，
將ASCII HEX那一行如D0存入H23，D1存入H30，
編號，17，18同樣需要轉ASCII存入，圖片上沒有。
其它命令也類似，
然后采用RS指令發送和接收
FX3U－232ADP好像是第二個通訊通道，用的RS2
接收的數據處理麻煩。

樓主留言：

通道的話你可以選擇如果只有一路232你可以使用RS就可以了如果兩路你可以使用RS2然后設置通道就可以了沒有什么麻煩的我都用過很多次了這次是我第一次遇到這樣的情況

本帖最近評分記錄：

下載積分:+5(liukongwen) 熱心助人！

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-31
查看tingfenghu的主題 / 回貼

4樓發表于: 2018-11-04 19:40

只看該作者 | 小中大

在電腦上用串口助手，
發送報文看設備的返回報文是否正確，
再按照正確的報文來寫PLC程序。

樓主留言：

泄漏儀我采用T模式在測試結束時會自動發送數據給PLC 問題是現在我卻接受不到數據程序只需要一行就可以了我試了很久都沒有用之前與其他設備通訊都沒有遇到過這種情況所以想看看別人做的程序與通訊設置看看有什么區別

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1662 個
工控威望: 7144 點
下載積分: 43563 分
在線時間: 960(小時)
注冊時間: 2009-11-16
最后登錄: 2025-11-01
查看honggun的主題 / 回貼

5樓發表于: 2018-11-04 22:02

只看該作者 | 小中大

引用
引用第3樓tingfenghu于2018-11-04 18:42發表的 :
FX3U－232ADP，采用無協議通訊通信，
LS的泄漏儀屬于自定協議，在不項目的報文之間需要插入空格，即H20，
你將發送的數據先轉為ASCII，保存在連續的寄存器，
將ASCII HEX那一行如D0存入H23，D1存入H30，
編號，17，18同樣需要轉ASCII存入，圖片上沒有。
.......

熱心人

工控劍俠666

天道酬勤，認真的人做認真的事。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1022 個
工控威望: 2703 點
下載積分: 23257 分
在線時間: 279(小時)
注冊時間: 2013-03-30
最后登錄: 2025-10-21
查看工控劍俠666的主題 / 回貼

6樓發表于: 2018-11-05 08:16

只看該作者 | 小中大

地址有沒有錯誤啊

工控人加油

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-31
查看tingfenghu的主題 / 回貼

7樓發表于: 2018-11-05 12:28

只看該作者 | 小中大

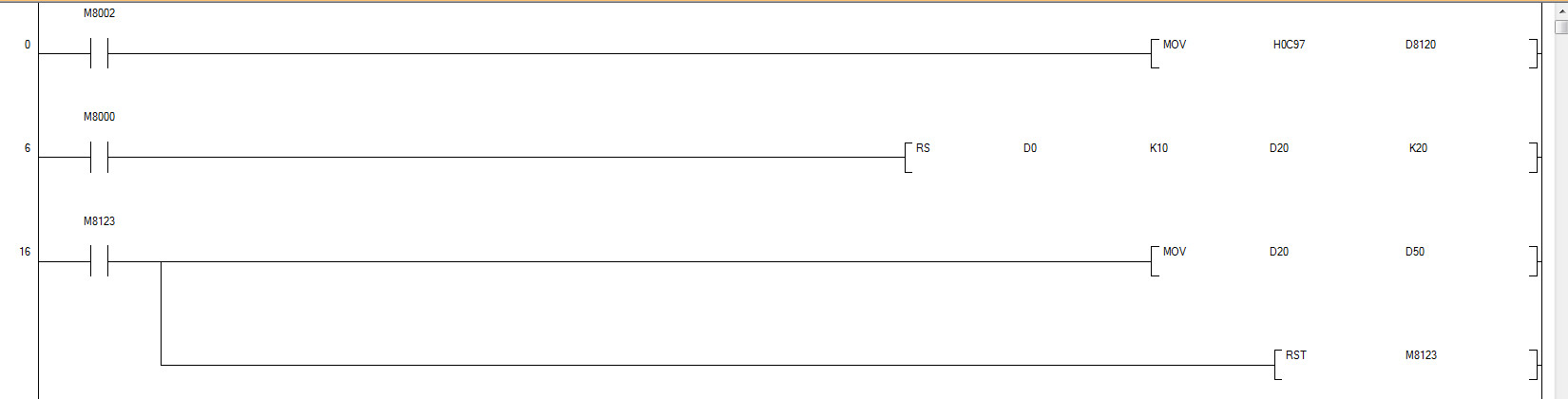

圖片：

我用是485BD，上位機發送數據，PLC是可以接收到數據
232ADP應該也差不多，
檢查一下D8120設置，
在線聯機檢查一下接收數據的寄存器

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

楓落云端

施主，腳抬一下

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 336 個
工控威望: 465 點
下載積分: 1548 分
在線時間: 416(小時)
注冊時間: 2017-10-10
最后登錄: 2025-08-06
查看楓落云端的主題 / 回貼

8樓發表于: 2018-11-07 14:18

只看該作者 | 小中大

圖片：

日資類企業上的生產線吧？估計汽車行業的!去年還就做過這個案例，一開始感覺好像好難，其實看了一下科斯莫的，也就是232串口輸出。儀器上按照說明書調成 ID模式輸出，把接收的字符型數據再想辦法轉成浮點數。用串口接收指令完成，不過現場儀器由于與PLC離的有點遠，又加了個串口轉以太網的模塊，變成以太網方式傳送到PLC。
