lqwuws

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 150 點
下載積分: 645 分
在線時間: 61(小時)
注冊時間: 2016-07-22
最后登錄: 2025-07-18
查看lqwuws的主題 / 回貼

樓主發表于: 2019-01-02 16:46

只看樓主 | 小中大

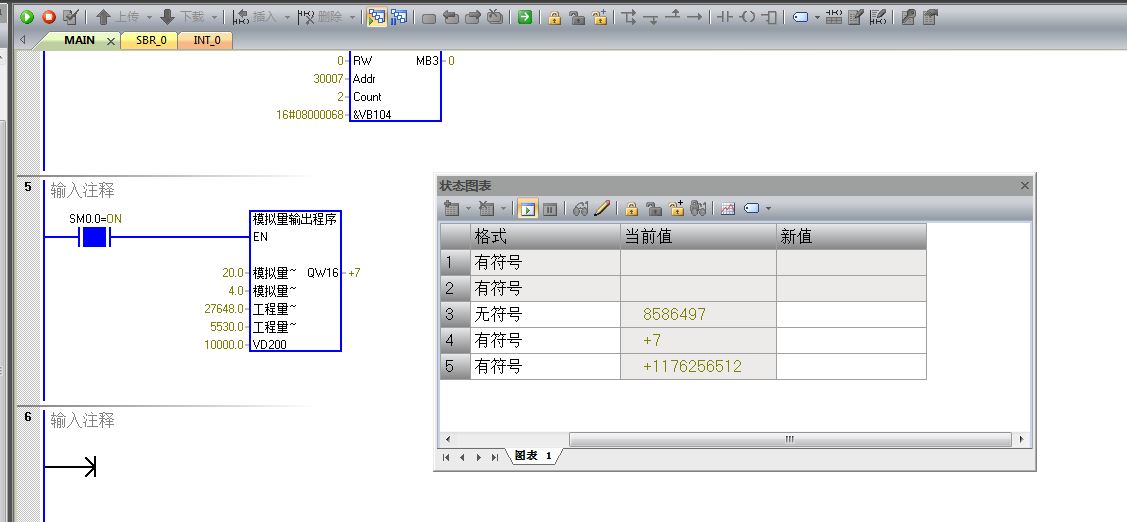

圖片：

各位大神，本人新手，自己學寫PLC程序，現將一個SR20和一個AQ02組合，寫了一個測試程序，從電腦編程軟件監控如果改變輸出設定值，則轉換后的有輸出電壓，可是去模塊測量0M和0的端子沒有輸出電壓，請問是哪里出了問題呢？

lqwuws

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 150 點
下載積分: 645 分
在線時間: 61(小時)
注冊時間: 2016-07-22
最后登錄: 2025-07-18
查看lqwuws的主題 / 回貼

1樓發表于: 2019-01-02 16:48

只看該作者 | 小中大

并且我AQ2模塊里面的通道的電壓電流選擇已經選擇為電壓

lqwuws

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 150 點
下載積分: 645 分
在線時間: 61(小時)
注冊時間: 2016-07-22
最后登錄: 2025-07-18
查看lqwuws的主題 / 回貼

2樓發表于: 2019-01-02 17:01

只看該作者 | 小中大

上面的程序是我檢測不到電壓就改為電流實驗，4~20MA輸出，可是還是沒有輸出

嘿嘿你最黑

走好自己腳下的路

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 31 個
工控威望: 186 點
下載積分: 3183 分
在線時間: 18(小時)
注冊時間: 2018-12-28
最后登錄: 2025-10-23
查看嘿嘿你最黑的主題 / 回貼

3樓發表于: 2019-01-02 17:20

只看該作者 | 小中大

是不是用PID控制來寫的？有沒有格式轉換看？硬件連接有沒有接對？

安靜凌月

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 747 分
在線時間: 48(小時)
注冊時間: 2017-12-24
最后登錄: 2025-09-19
查看安靜凌月的主題 / 回貼

4樓發表于: 2019-01-02 17:36

只看該作者 | 小中大

你的輸出模擬量地址是多少直接寫一個值輸出用萬用表量一下就好了

lqwuws

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 150 點
下載積分: 645 分
在線時間: 61(小時)
注冊時間: 2016-07-22
最后登錄: 2025-07-18
查看lqwuws的主題 / 回貼

5樓發表于: 2019-01-02 18:42

只看該作者 | 小中大

不是用PID寫的，只是直接設定一個輸出的值，而且就是輸出模塊的地址AQ16

lqwuws

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 150 點
下載積分: 645 分
在線時間: 61(小時)
注冊時間: 2016-07-22
最后登錄: 2025-07-18
查看lqwuws的主題 / 回貼

6樓發表于: 2019-01-02 18:44

只看該作者 | 小中大

硬件連接沒有問題的，接24v ,然后下載程序后AQ0和AQ1的指示燈常亮的

好久不見啦

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 283 個
工控威望: 429 點
下載積分: 7177 分
在線時間: 175(小時)
注冊時間: 2018-04-30
最后登錄: 2020-05-21
查看好久不見啦的主題 / 回貼

7樓發表于: 2019-01-02 19:33

只看該作者 | 小中大

模擬量輸出地址是AQW。

請叫我老六

人生就像蒲公英，看似自由，卻身不由己。

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 991 個
工控威望: 4815 點
下載積分: 616 分
在線時間: 261(小時)
注冊時間: 2015-08-28
最后登錄: 2025-10-26
查看請叫我老六的主題 / 回貼

8樓發表于: 2019-01-02 20:37

只看該作者 | 小中大

應該是AQW16

lqwuws

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 52 個
工控威望: 150 點
下載積分: 645 分
在線時間: 61(小時)
注冊時間: 2016-07-22
最后登錄: 2025-07-18
查看lqwuws的主題 / 回貼

9樓發表于: 2019-01-03 10:54

只看該作者 | 小中大

我改為AQW16也是不行啊

安靜凌月

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 143 點
下載積分: 747 分
在線時間: 48(小時)
注冊時間: 2017-12-24
最后登錄: 2025-09-19
查看安靜凌月的主題 / 回貼

10樓發表于: 2019-01-04 18:14

只看該作者 | 小中大

不會硬件接的有問題吧你的模擬輸出模塊有沒有供電

永恒14

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 327 個
工控威望: 451 點
下載積分: 13983 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的主題 / 回貼

11樓發表于: 2019-01-05 11:38

只看該作者 | 小中大

1.確認輸出地址
2.DA轉換模塊
